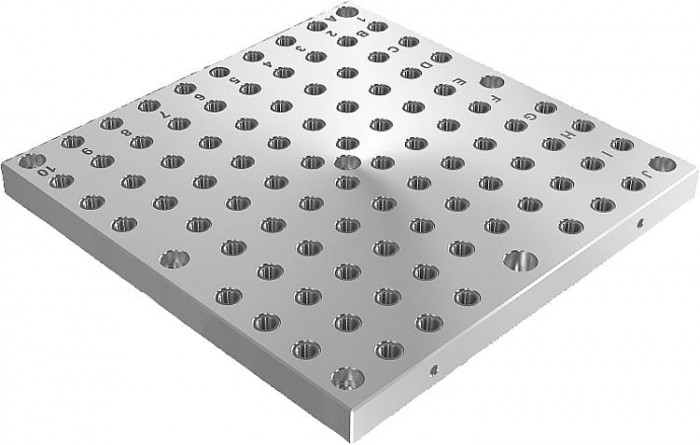

Výmenné palety zo šedej liatiny s rastrovými otvormi

Novinka

Popis tovaru

Kód:	K0801
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Výmenné palety zo šedej liatiny s rastrovými otvormi | K0801
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K0801 Výměnné palety z šedé litiny s rastrovými otvory

Varianty
Technické parametre

Materiál	GJL 300.
Provedení	Upínací plochy, broušené.
Upozornění	Výměnné palety s rastrovými otvory jsou společně s upínacími úhelníky oboustranné. Výměnné palety se na upínací úhelník vymezují oboustranně a připevní. Umožní se tím racionální výměna upínacích přípravků. Alfanumericky popsané rastrové otvory zaručují definované přiřazení upínacích prvků v případě opakování. Ochranné zátky k uzavření rastrových otvorů je nutné objednávat samostatně.
Odkaz na výkres	Rastrový otvor Průchozí otvor pro šroub s válcovou hlavou DIN 912, M16

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	L	H	D	D1	H2	H3	L2	N1=počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	Počet upevňovacích otvorů	CAD
K0801.2124040	1 484,50 €		400	40	12	M12	370	370	350	58	7	7	5	3D
K0801.2125050	2 097,00 €		500	40	12	M12	470	470	450	94	9	9	7	3D
K0801.2126363	2 969,00 €		630	40	12	M12	585	600	580	138	11	11	7	3D
K0801.2128080	5 090,16 €		800	50	12	M12	770	770	750	250	15	15	7	3D
K0801.2164040	1 508,66 €		400	40	16	M16	370	370	350	58	7	7	5	.step
K0801.2165050	2 144,27 €		500	40	16	M16	470	470	450	90	9	9	7	.step
K0801.2166363	3 039,39 €		630	40	16	M16	585	600	580	138	11	11	7	.step
K0801.2168080	5 207,82 €		800	50	16	M16	770	770	750	246	15	15	7	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
