Upínacie kocky, šedá liatina s rastrovými otvormi

Novinka

Popis tovaru

Kód:	K0805
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie kocky, šedá liatina s rastrovými otvormi | K0805
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K0805 Upínací kostky, šedá litina s rastrovými otvory

Varianty
Technické parametre

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Rozteč rastru 50 ±0,02 mm. Upínací kostky s rastrovými otvory se používají na horizontálních obráběcích centrech. Alfanumericky popsané rastrové otvory zaručují definované přiřazení upínacích prvků v případě opakování. Upínací kostky jsou přizpůsobeny stolům obráběcích strojů podle DIN55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojní stoly podle DIN 55201 objednávejte samostatně. Ochranné zátky k uzavření rastrových otvorů objednávejte samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.

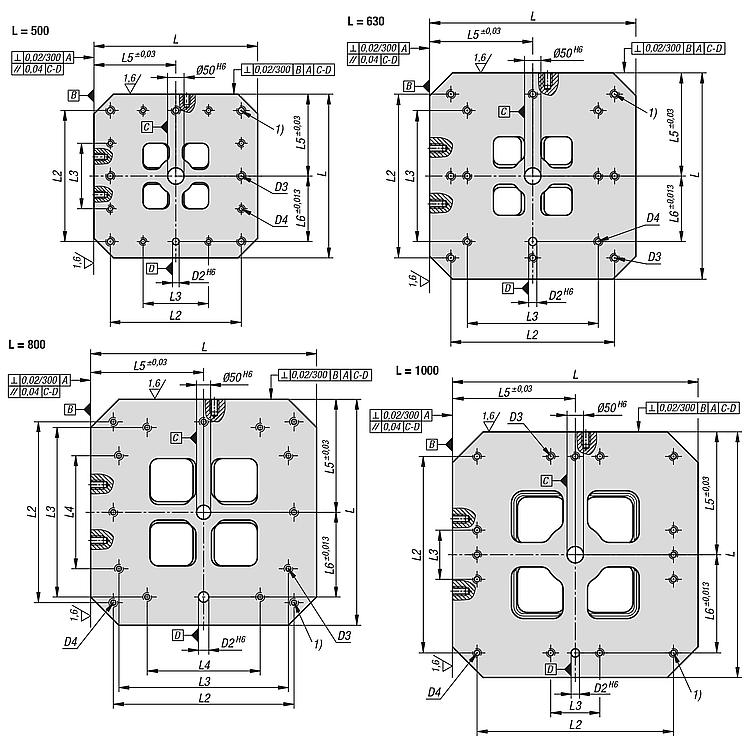

Odkaz na výkres	Rastrový otvor Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	L	H	H1	D	D1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L11	Počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	CAD
K0805.212030050	2 350,19 €		300	500	50	12	M12	20	M12	M10	M12	15	150	250	200	–	150	100	40	0	64	1	7	.step
K0805.212040050	3 335,66 €		400	500	50	12	M12	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	128	3	7	.step
K0805.212040065	4 634,20 €		400	650	50	12	M12	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	176	3	10	.step
K0805.212050060	4 835,91 €		500	600	50	12	M12	20	M16	M12	M16	18	300	400	200	–	250	200	75	25	200	4	9	.step
K0805.212050075	6 447,53 €		500	750	50	12	M12	20	M16	M12	M16	18	300	400	200	–	250	200	75	25	260	4	12	.step
K0805.212063070	6 716,49 €		630	700	50	12	M12	25	M16	M16	M16	18	350	500	400	–	315	200	100	25	288	5	11	.step
K0805.212063085	9 155,98 €		630	850	50	12	M12	25	M16	M16	M16	18	350	500	400	–	315	200	100	25	360	5	14	.step
K0805.212080080	10 275,92 €		800	800	50	12	M12	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	504	8	13	.step
K0805.212080100	14 237,73 €		800	100	50	12	M12	25	M16	M16	M16	18	500	640	600	400	400	300	135	25	648	8	17	.step
K0805.212100100	16 789,64 €		1000	1000	55	12	M12	25	M20	M20	M16	18	600	800	200	–	500	400	165	25	792	10	17	.step
K0805.212100125	20 730,44 €		1000	1250	55	12	M12	25	M20	M20	M16	18	600	800	200	–	500	400	165	25	1012	10	22	.step
K0805.216030050	2 507,78 €		300	500	50	16	M16	20	M12	M10	M12	15	150	250	200	–	150	100	40	0	64	1	7	.step
K0805.216040050	3 380,83 €		400	500	50	16	M16	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	128	3	7	.step
K0805.216040065	4 723,50 €		400	650	50	16	M16	20	M16	M12	M16	18	250	320	300	200	200	150	55	25	176	3	10	.step
K0805.216050060	4 925,21 €		500	600	50	16	M16	20	M16	M12	M16	18	300	400	200	–	250	200	75	25	200	4	9	.step
Objednací kód	Základná cena bez DPH	Objednat	L	H	H1	D	D1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L11	Počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	CAD
K0805.216050075	6 558,90 €		500	750	50	16	M16	20	M16	M12	M16	18	300	400	200	–	250	200	75	25	260	4	12	.step
K0805.216063070	6 827,85 €		630	700	50	16	M16	20	M16	M16	M16	18	350	500	400	–	315	200	100	25	288	5	11	.step
K0805.216063085	9 335,63 €		630	850	50	16	M16	20	M16	M16	M16	18	350	500	400	–	315	200	100	25	360	5	14	.step
K0805.216080080	10 521,76 €		800	800	50	16	M16	20	M16	M16	M16	18	500	640	600	400	400	300	135	25	504	8	13	.step
K0805.216080100	14 551,86 €		800	1000	50	16	M16	20	M16	M16	M16	18	500	640	600	400	400	300	135	25	648	8	17	.step
K0805.216100100	17 125,83 €		1000	1000	55	16	M16	20	M20	M20	M16	18	600	800	200	–	500	400	165	25	792	10	17	.step
K0805.216100125	21 088,69 €		1000	1250	55	16	M16	20	M20	M20	M16	18	600	800	200	–	500	400	165	25	1012	10	22	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
