Upínacie uholníky zo šedej liatiny, obojstranné s hrubovanými upínacími plochami

Novinka

Popis tovaru

Kód:	K0803
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie uholníky zo šedej liatiny, obojstranné s hrubovanými upínacími plochami | K0803
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K0803 Upínací úhelníky z šedé litiny, oboustranné s hrubovanými upínacími plochami

Varianty
Technické parametre

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené. Upínací plochy jsou hrubované s přídavkem 1 mm.
Upozornění	Upínací úhelníky s hrubovanými upínacími plochami poskytují rychlou a hospodárnou možnost vytvářet základní tělesa se specifickými rastrovými či individuálními otvory. Noha má konečné opracování pro montáž na strojní stůl. Dvě upínací plochy si zákazník může obrobit na konečný rozměr. Upínací úhelníky jsou přizpůsobeny strojním stolům obráběcích strojů podle DIN 55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojních stolech podle DIN 55201 je nutné objednávat samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.

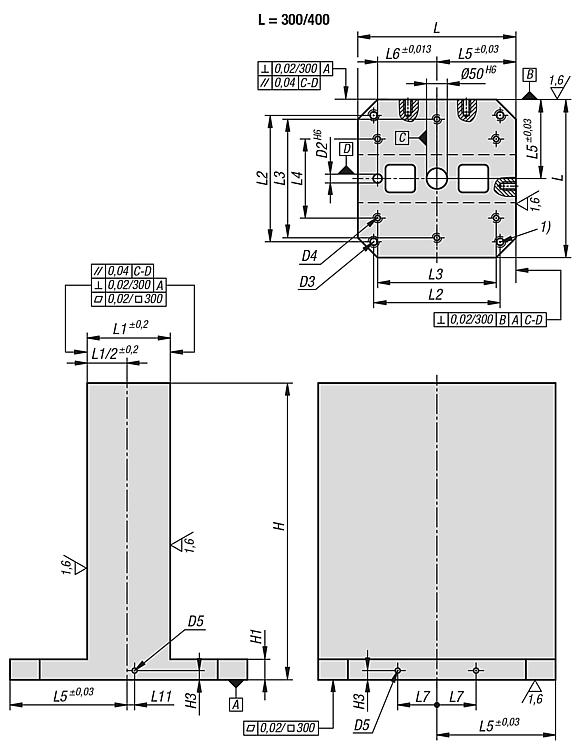

Odkaz na výkres	Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	L	H	H1	D2	D3	D4	D5	H3	L1	L2	L3	L4	L5	L6	L7	L8	L11	CAD
K0803.100030050	1 902,64 €		300	500	50	20	M12	M10	M12	15	81	250	200	–	150	100	40	–	0	.step
K0803.100040050	2 238,83 €		400	500	50	20	M16	M12	M16	18	151	320	300	200	200	150	55	–	25	.step
K0803.100040065	2 910,16 €		400	650	50	20	M16	M12	M16	18	151	320	300	200	200	150	55	–	25	.step
K0803.100050060	3 290,48 €		500	600	50	20	M16	M12	M16	18	201	400	200	–	250	200	75	–	25	.step
K0803.100050075	4 006,99 €		500	750	50	20	M16	M12	M16	18	201	400	200	–	250	200	75	–	25	.step
K0803.100063070	4 812,80 €		630	700	50	25	M16	M16	M16	18	251	500	400	–	315	200	100	–	25	.step
K0803.100063085	5 909,63 €		630	850	50	25	M16	M16	M16	18	251	500	400	–	315	200	100	–	25	.step
K0803.100080080	6 805,79 €		800	800	50	25	M16	M16	M16	18	301	640	600	400	400	300	135	–	25	.step
K0803.100080100	8 484,65 €		800	1000	50	25	M16	M16	M16	18	301	640	600	400	400	300	135	–	25	.step
K0803.100100100	10 834,84 €		1000	1000	55	25	M20	M20	M16	18	351	800	600	200	500	400	165	–	25	.step
K0803.100100125	13 051,60 €		1000	1250	55	25	M20	M20	M16	18	351	800	600	200	500	400	165	–	25	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
