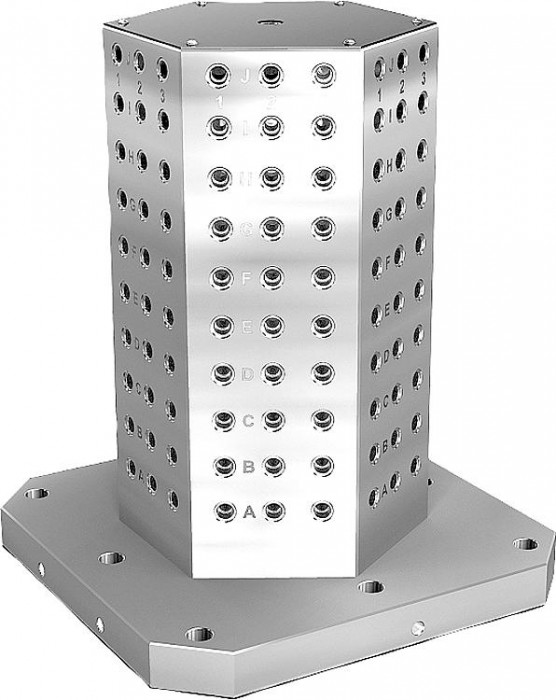

Upínacie veže zo šedej liatiny 6stranné s rastrovými otvormi

Novinka

Popis tovaru

Kód:	K1534
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie veže zo šedej liatiny 6stranné s rastrovými otvormi | K1534
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1534 Upínací věže z šedé litiny 6stranné s rastrovými otvory

Varianty
Technické parametre

Materiál	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Rozteč rastru 50 ±0,02 mm. Upínací věže s rastrovými otvory se používají na horizontálních obráběcích centrech. Alfanumericky popsané rastrové otvory zaručují definované přiřazení upínacích prvků v případě opakování. Upínací věže jsou přizpůsobeny strojním stolům obráběcích strojů podle DIN 55201 a JIS6337–1980. Středicí čepy k vymezení palet na strojních stolech podle DIN 55201 je nutné objednávat samostatně. Ochranné zátky k uzavření rastrových otvorů je nutné objednávat samostatně. Dodání včetně šroubů s okem pro přepravu. Další rozměry na poptávku.
Na vyžádání	další rozměry.
Odkaz na výkres	Rastrový otvor Průchozí otvor pro šroub s válcovou hlavou DIN 912 (D3/D4)

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	L	H	L1	D	D1	D2	D3	D4	D5	H1	L2	L3	L4	L5	L6	L7	L8	Počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	CAD
K1534.21240050	3 179,12 €		400	500	250	12	M12	20	M16	M12	M16	50	320	300	200	200	150	55	144	96	1	7	.step
K1534.21240065	3 850,45 €		400	650	250	12	M12	20	M16	M12	M16	50	320	300	200	200	150	55	144	132	1	10	.step
K1534.21250060	5 372,77 €		500	600	300	12	M12	20	M16	M12	M16	50	400	200	–	250	200	75	–	180	2	9	.step
K1534.21250075	6 313,06 €		500	750	300	12	M12	20	M16	M12	M16	50	400	200	–	250	200	75	–	234	2	12	.step
K1534.21263070	6 984,39 €		630	700	350	12	M12	25	M16	M16	M16	50	500	400	–	315	200	100	202	216	2	11	.step
K1534.21263085	9 179,09 €		630	850	350	12	M12	25	M16	M16	M16	50	500	400	–	315	200	100	202	270	2	14	.step
K1534.21280080	11 305,51 €		800	800	500	12	M12	25	M16	M16	M16	50	640	600	400	400	300	135	–	420	4	13	.step
K1534.21280100	13 655,70 €		800	1000	500	12	M12	25	M16	M16	M16	50	640	600	400	400	300	135	–	540	4	17	.step
K1534.21640050	3 223,24 €		400	500	250	16	M16	20	M16	M12	M16	50	320	300	200	200	150	55	144	96	1	7	.step
K1534.21640065	3 895,62 €		400	650	250	16	M16	20	M16	M12	M16	50	320	300	200	200	150	55	144	132	1	10	.step
K1534.21650060	5 462,07 €		500	600	300	16	M16	20	M16	M12	M16	50	400	200	–	250	200	75	–	180	2	9	.step
K1534.21650075	6 425,47 €		500	750	300	16	M16	20	M16	M12	M16	50	400	200	–	250	200	75	–	234	2	12	.step
K1534.21663070	7 074,74 €		630	700	350	16	M16	25	M16	M16	M16	50	500	400	–	315	200	100	202	216	2	11	.step
K1534.21663085	9 312,52 €		630	850	350	16	M16	25	M16	M16	M16	50	500	400	–	315	200	100	202	270	2	14	.step
K1534.21680080	11 484,11 €		800	800	500	16	M16	25	M16	M16	M16	50	640	600	400	400	300	135	–	420	4	13	.step
Objednací kód	Základná cena bez DPH	Objednat	L	H	L1	D	D1	D2	D3	D4	D5	H1	L2	L3	L4	L5	L6	L7	L8	Počet rastrových otvorů	NL=počet montážních otvorů	NB=počet montážních otvorů	CAD
K1534.21680100	13 902,59 €		800	1000	500	16	M16	25	M16	M16	M16	50	640	600	400	400	300	135	–	540	4	17	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
