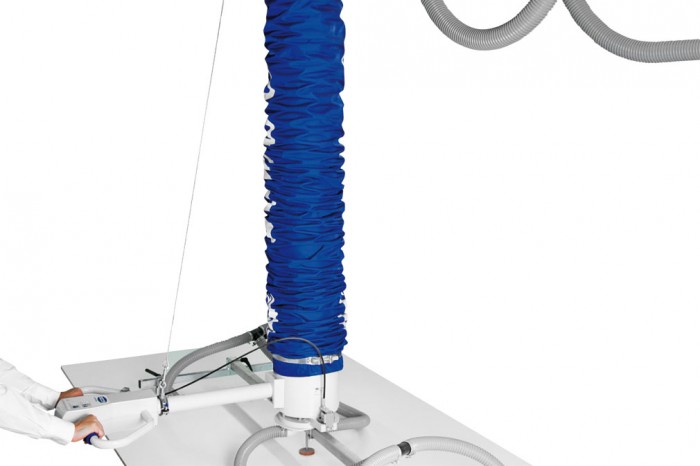

Vakuový manipulátor JumboErgo
Popis tovaru
Základní údaje
- Nosnost až 300 kg
- Pro břemena různých velikosti
- „Twist grip“ ovládání
- Možnost překlápění o 90°
| Kód: | JumboErgo |
|---|---|
| Výrobca: | J. Schmalz GmbH |
| Ceny: | sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie. |
| Termín dodania: | 3 – 6 týždne od objednania. Viac informácií. |
Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme. |
Na stiahnutie
Prohlédnout katalogový list

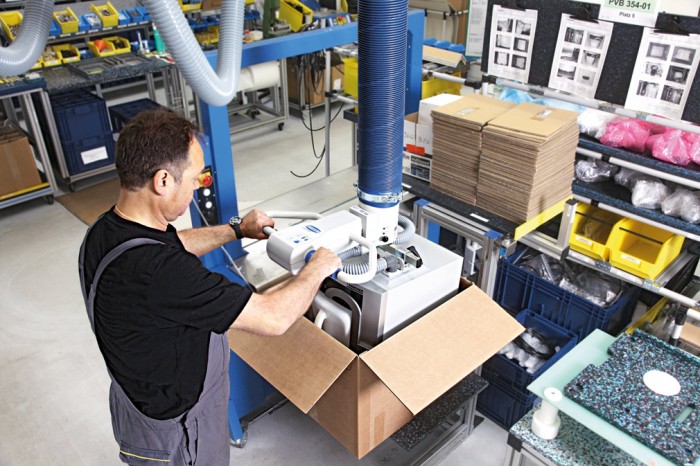

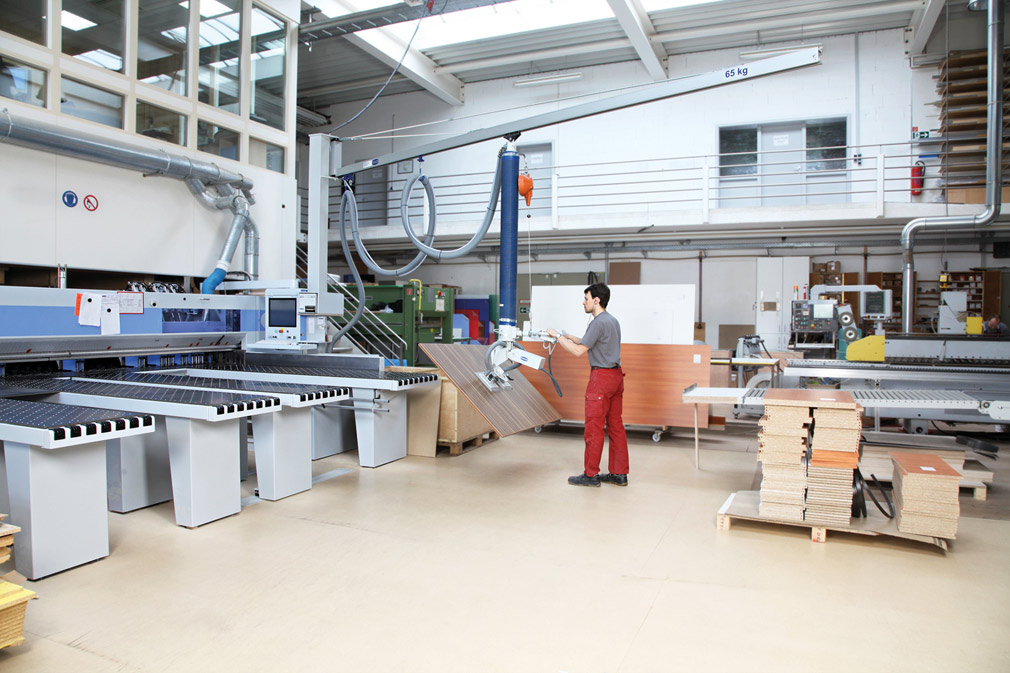

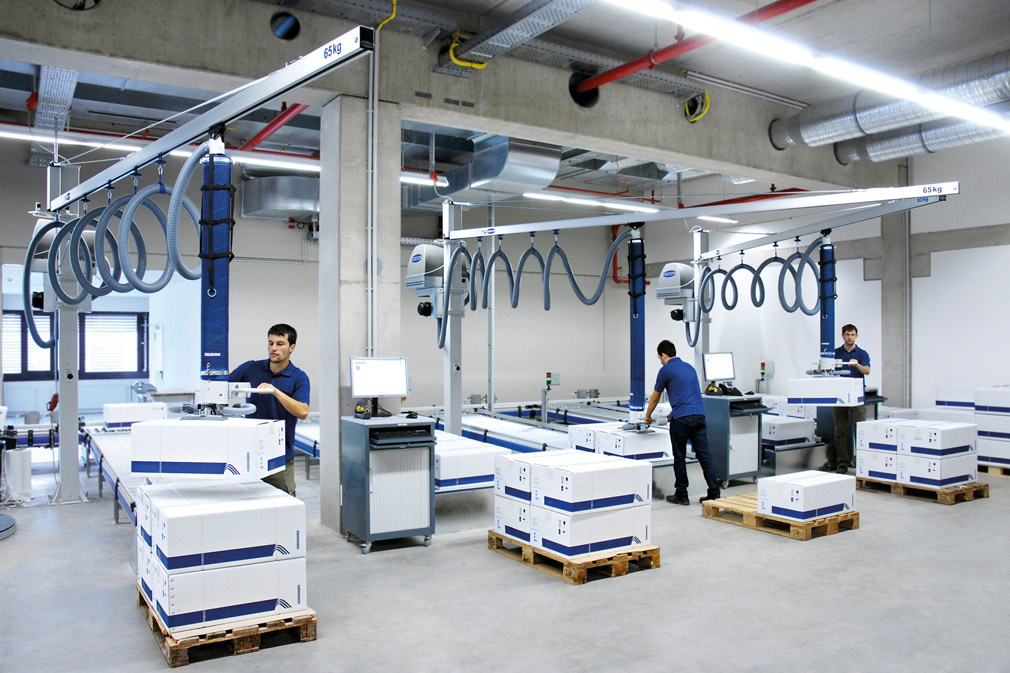

Příklady použití manipulátoru
JumboErgo
Všestrannost je klíč: Schmalz nabízí přísavkové nástavce pro prakticky každou aplikaci. S rychlovýměnným adaptérem můžete měnit nástavce rychle a snadno.

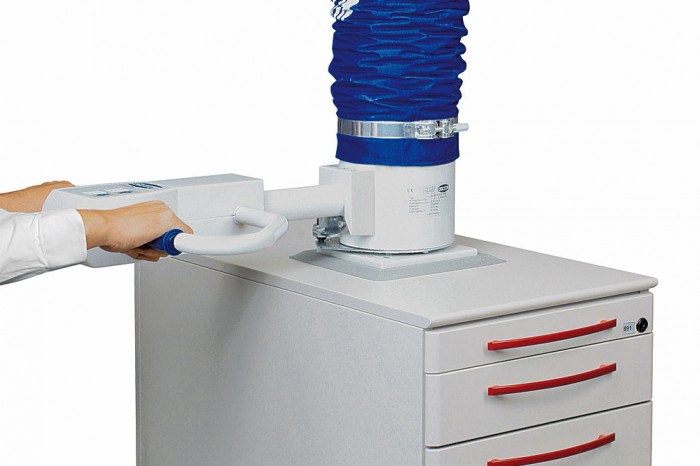

Jednopřísavka,
čtvercová
Pro kompaktní zboží jako jsou kartonové krabice, sudy, kbelíky a skříňky.

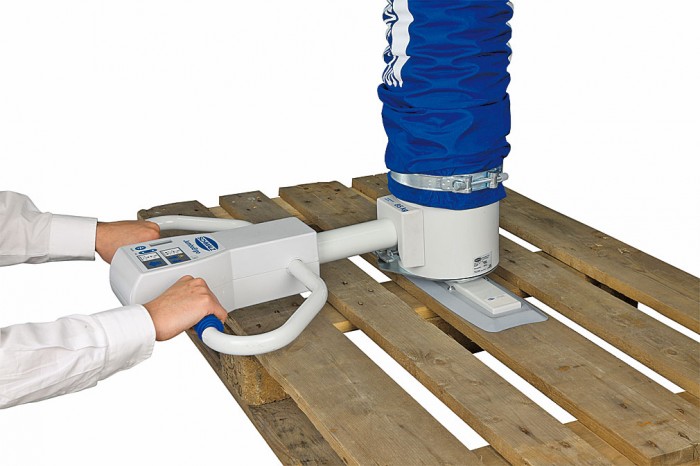

Jednopřísavka, dlouhá
Pro palety, úzké kartonové krabice, trámy, jaekly a jiné dlouhé předměty.

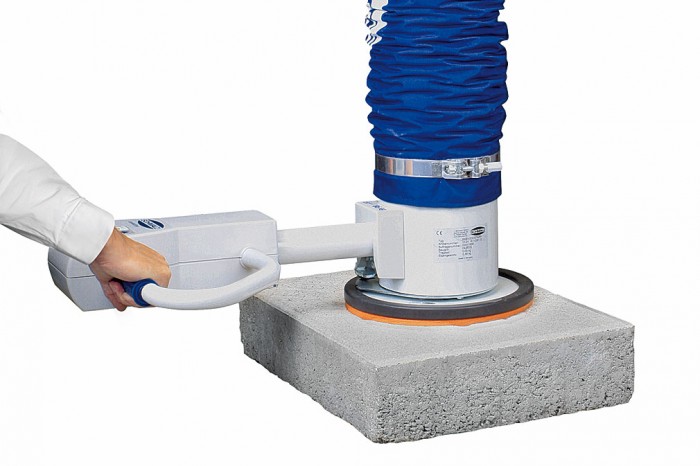

Kruhová přísavka Pro sudy,
kbelíky, betonové bloky s drsným povrchem.

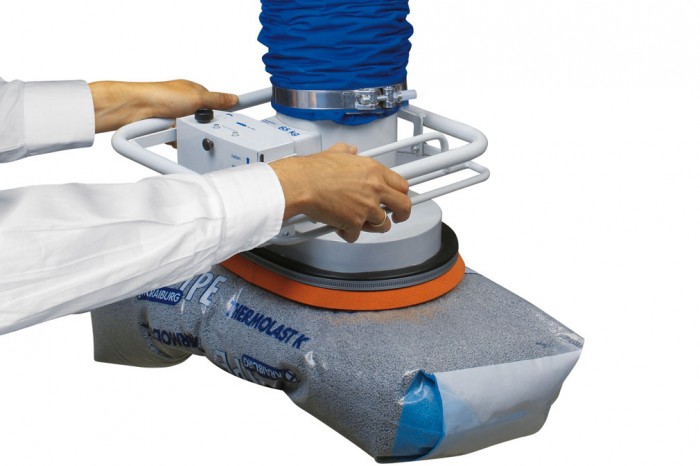

Přísavka na pytle
Pro papírové, plastové pytle a balíky surové gumy.

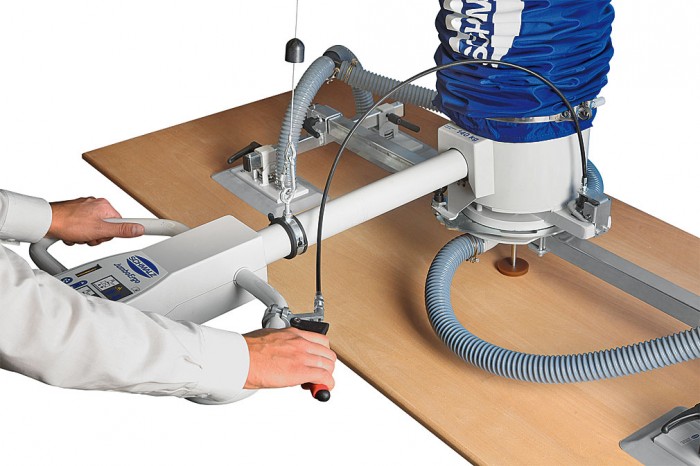

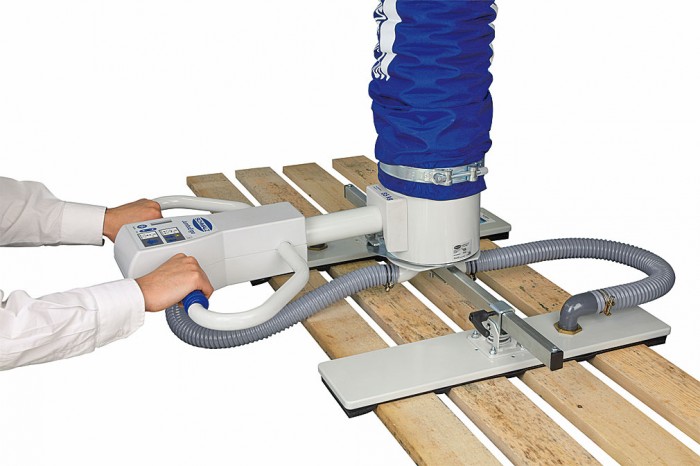

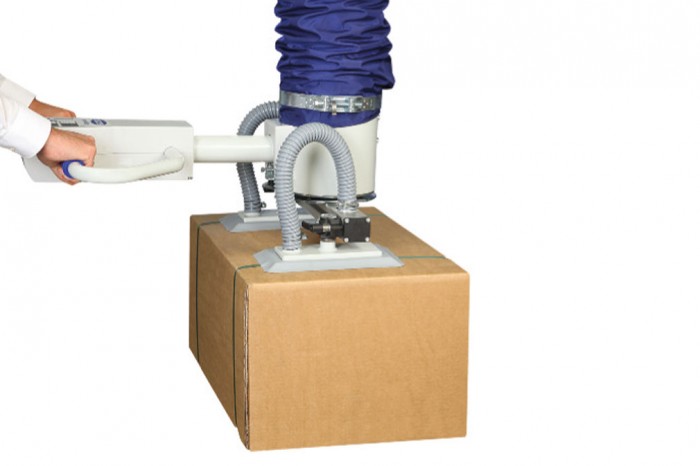

Dvojpřísavka
Pro kartonové krabice, dřevěné bedny a desky. Přísavky jdou nastavovat v podélném směru.

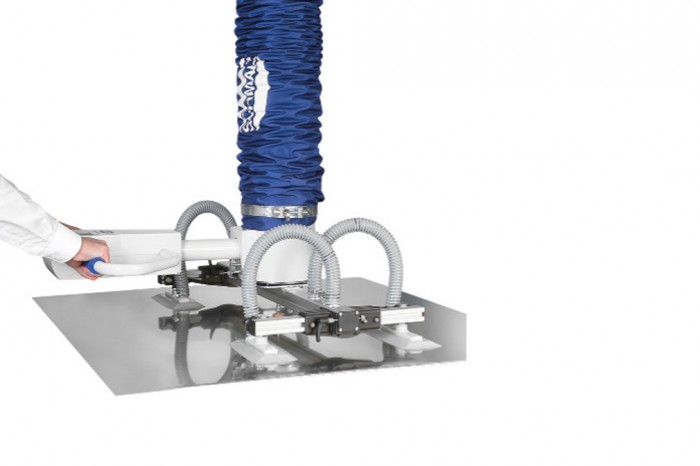

Dvojpřísavka FM
Pro palety a obrobky, kde nejde zaručit pokrytí celé plochy přísavky. Přísavky jdou nastavovat v podélném směru.
Čtyřpřísavka
Pro velké kartonové krabice, desky a měkká břemena. Přísavky jdou nastavovat v podélném a příčném směru.

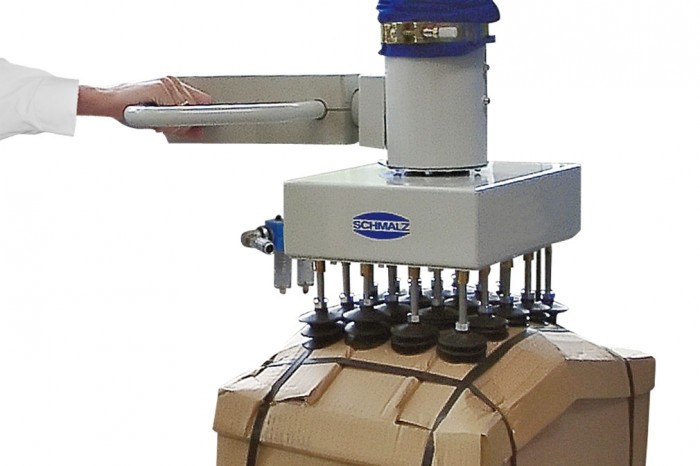

Multipřísavka
Pro nerovná břemena jako jsou nestabilní kartonové krabice. Jednotlivé přísavky kopírují nerovnost povrchu

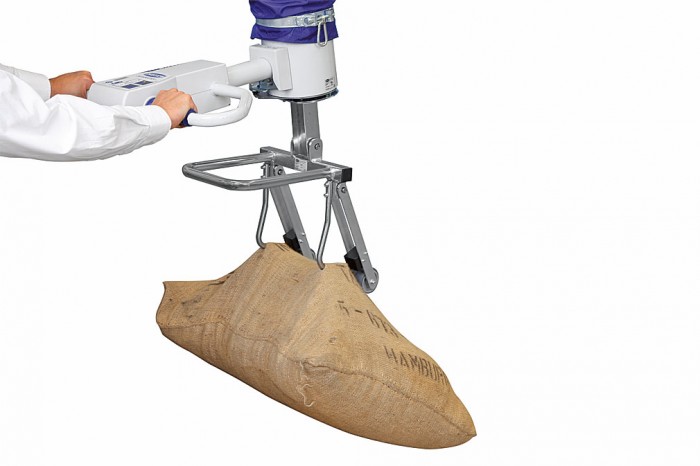

Mechanický nástavec
Schmalz nabízí mechanické nástavce pro břemena, která nelze uchopit vakuem.
Jeřábové systémy jsou kompatibilní pro použití s hadicovými manipulátory Schmalz.
Lehké hliníkové podvěsné dráhy a jeřáby jsou upraveny pro práci s hadicovými manipulátory. Modulární design umožňuje jednoduchou integraci hadicových manipulátorů včetně jeřábů do Vašeho pracovního prostředí.
Detaily podvěsných systémů a jeřábů
Sloupové jeřáby
Montáž pomocí chemických kotev Nosnost až 1,000 kg K dispozici s mobilní základovou deskou (nosnost až 200 kg)
| Objednací kód | Základná cena bez DPH | Objednat | Workpiece format min.* | Workpiece format max.* | Operator handle length L | Max. lifting speed | Max. lifting stroke Z | Height H** | CAD |
|---|---|---|---|---|---|---|---|---|---|
| JumboErgo | na dotaz | 300×200mm | 4000×2000mm | 250–1000mm | 60m/min | 1700mm | 2850mm | ||
| JumboErgo | na dotaz | 300×200mm | 4000×2000mm | 350–1000mm | 60m/min | 2100mm | 3400mm | ||
| Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku. | |||||||||
Pro nosnost 140 kg a vyšší platí: zdvih Z +160 mm, výška H
+250 mm
*Závisí na vybraném přísavkovém nástavci
**Přísavkový nástavec není zahrnut (celková výška = H + výška
přísavkového nástavce)

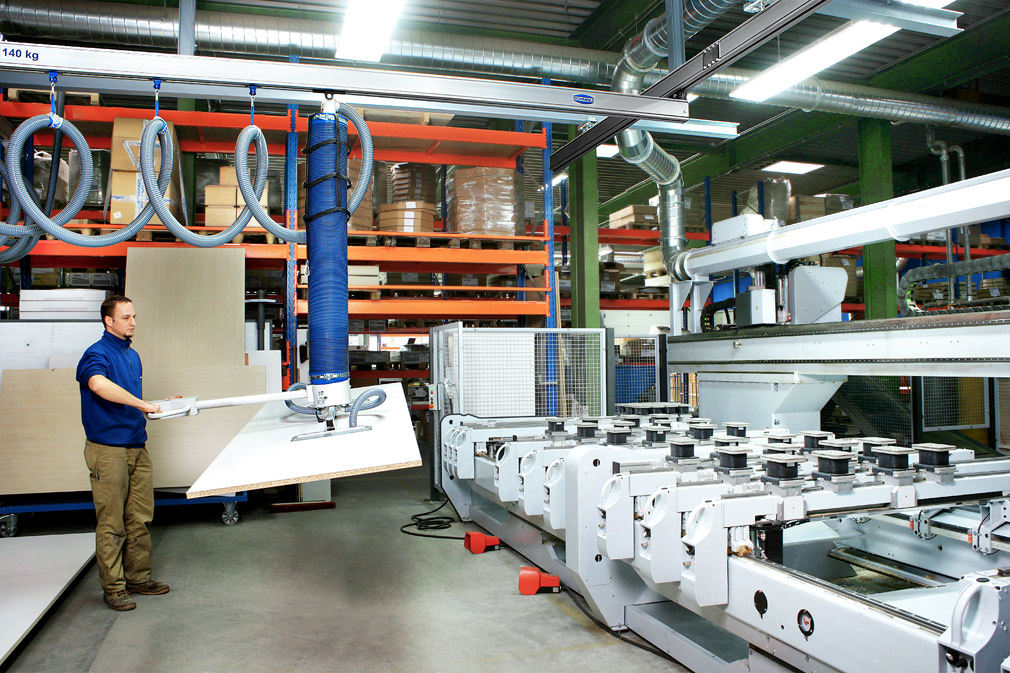

Ovládání „Twist grip“ na manipulátoru JumboErgo je navrženo podobně jako plyn na motorce. Velká a těžká břemena jako jsou dřevěné desky, kartonové krabice a solární panely jdou manipulovat jemně a přesně. Délka ovládacího madla se může lišit v závislosti na velikosti břemene, aby se zaručil bezpečný odstup.

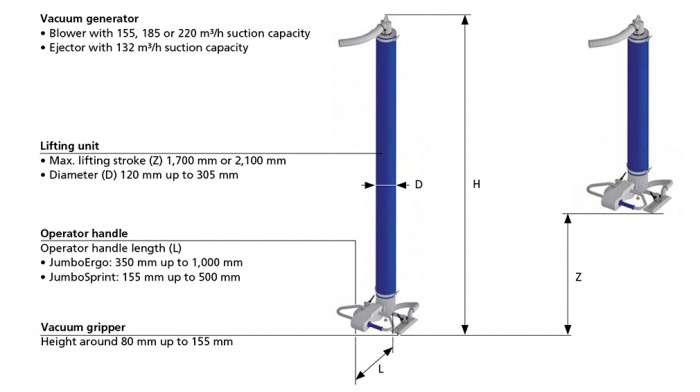

Technické informace
Hadicový manipulátor JumboErgo
a JumboSprint je díky modulárnímu designu konfigurován podle potřeb
a požadavků každé aplikace. Technické informace se mohou lišit
v závislosti na konfiguraci a typu přísavkového nástavce.
Příslušenství pro hadicové manipulátory JumboErgo

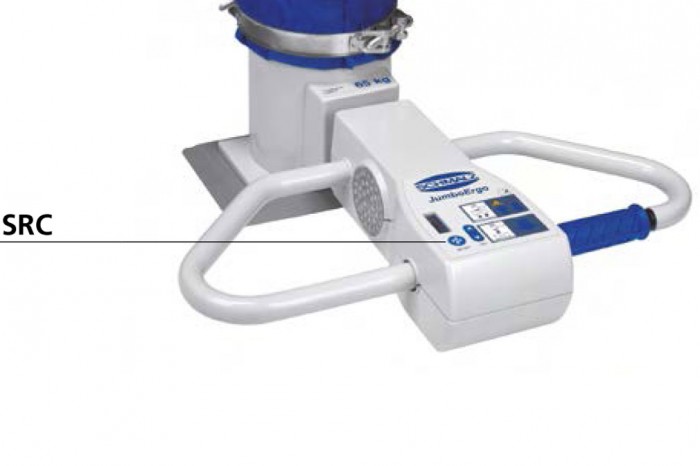

Dálkové ovládání SRC
Ušetřete až 40% energie díky
dálkovému ovládání
S dálkovým ovládáním SRC umístěným na ovládacím madle můžete vypínat a zapínat zdroj vakua. Dálkové ovládání je aktivováno stiskem tlačítka, které nepotřebuje zdroj energie díky integrovanému piezoelektrickému generátoru.

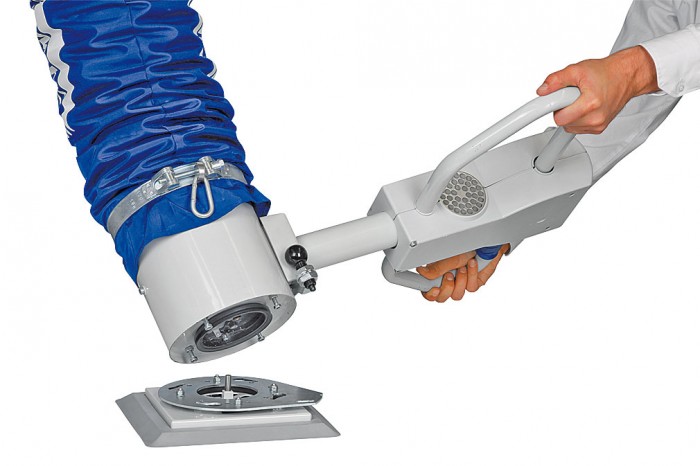

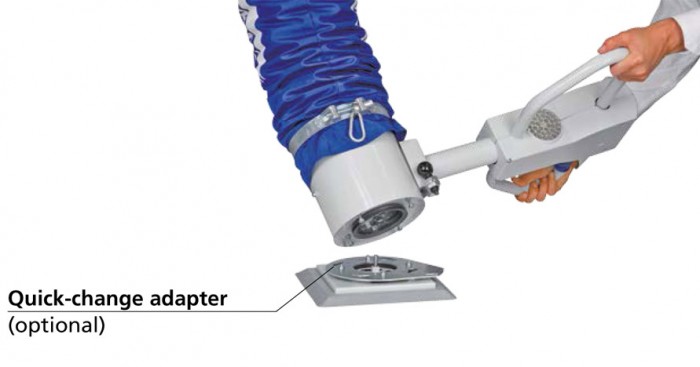

Rychlovýměnný adaptér SWA
Okamžitá výměna přísavkových
nástavců
Rychlovýměnný adaptér SWA umožňuje rychlou a jednoduchou výměnu přísavkového nástavce pro manipulaci jiných břemen.

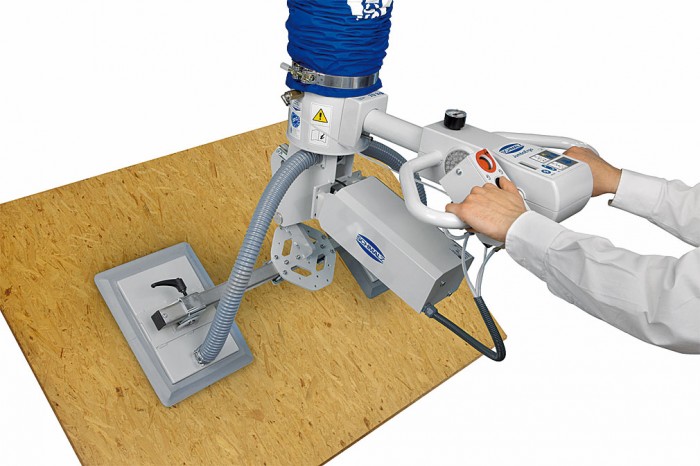

Překlápěcí jednotka PSE
Překlápění břemen
o 90°
Pneumatická překlápěcí jednotka PSE poskytuje obsluze možnost překlopit obrobek o hmotnosti až 120 kg bezpečně a ergonomicky.

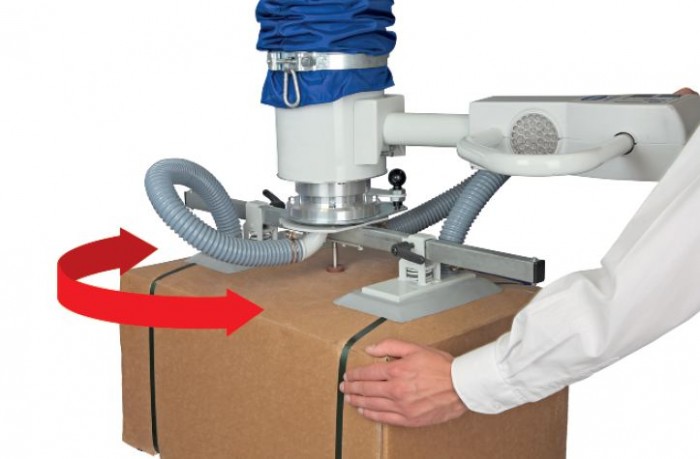

Otočná jednotka DE
Neomezené otáčení
břemene
Břemena do 200 kg se mohou s otočnou jednotkou DE neomezeně otáčet.

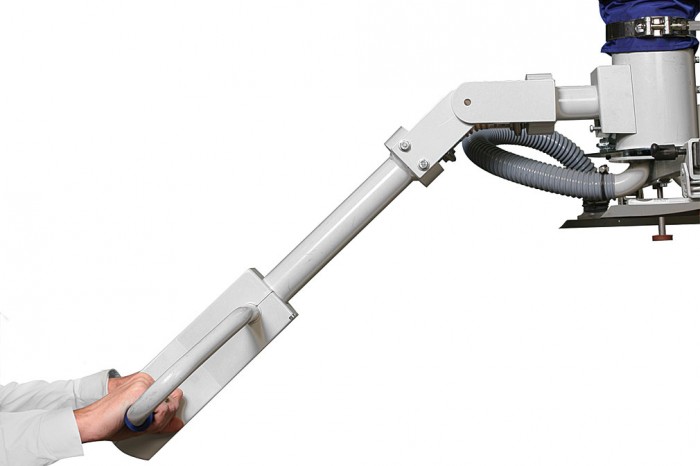

Lomené ovládací madlo
Maximalizace stohovací
výšky
Stohovaní do výšky s lomeným ovládacím madle není problém. S možností aretace kloubu v různých úhlech.
Zavzdušňovací jednotka BEL
Okamžité upuštění
břemene
Zavzdušňovací jednotka BELL zaručuje neprodyšnému materiálu snadnější odsátí při odkládání.

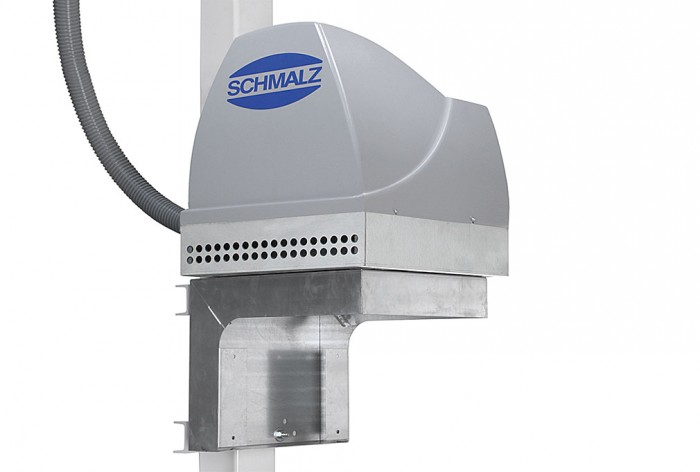

Tlumící box SBB
Snížení hladiny hluku
Tlumící box SBB snižuje hladinu hluku zdroje vakua na 65 dB(A) a chrání ho od vnějších nečistot. Box je možné instalovat libovolně na sloup jeřábu nebo na zeď.
Prachový filtr STF
Ochrana proti
nečistotám
Prachový filtr STF zabraňuje částečkám prachu před vniknutím do zdroje vakua. Filtr je snadno a rychle čistitelný.

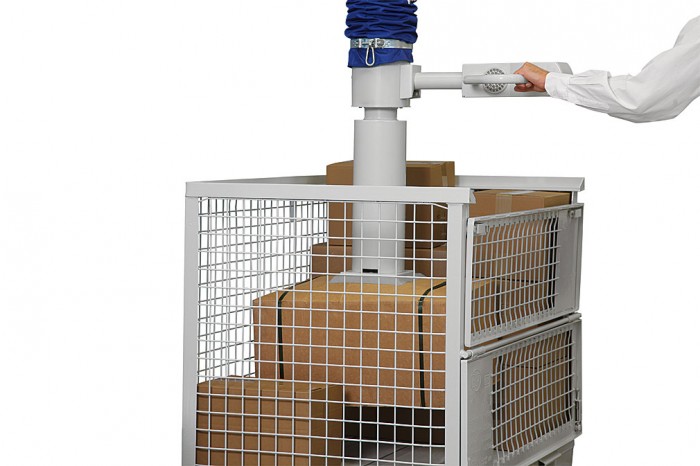

Prodlužovací válec SZV
Manipulaci hlubokých
kontejnerů
Prodlužovací válec SZV dovoluje ergonomické odebírání a pokládání břemen uložených v kontejnerech.

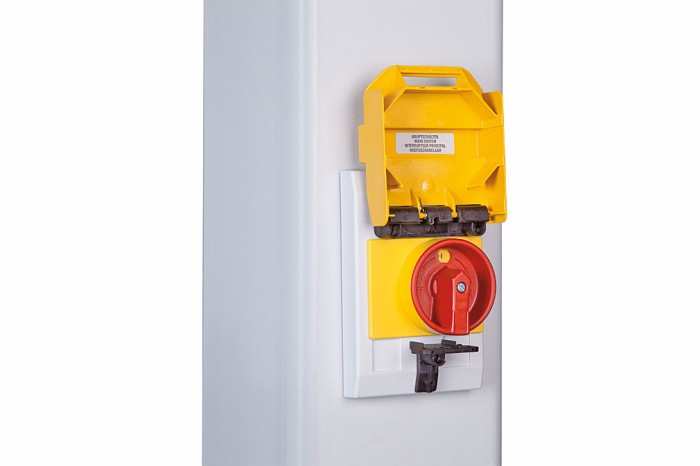

Motorový spouštěč MSS
Ochrana proti zkratu
a přetížení
Motorový spouštěč MSS zapíná a vypíná zdroj vakua a chrání ho před přetížením. Může být integrován do sloupového jeřábu Schmalz bez složitého vedení kabelů s možností uzamčení před nedovoleným spuštěním.
Balancér FZG
Balancér pro dlouhá
ovládací madla
Balancér FZG udržuje hadicový manipulátor v rovině. Doporučuje se ho použít, pokud je madlo delší jak 750 mm.

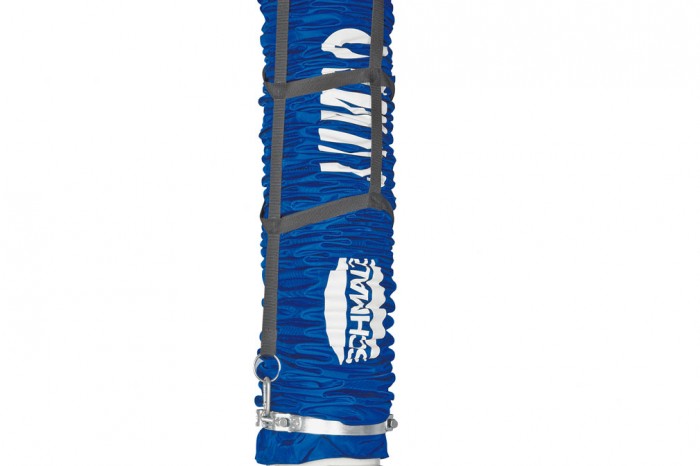

Ochranný rukáv a záchytná síť
Ochrana před
poškozením
Ochranný rukáv slouží jako prevence před mechanickým poškozením zdvihací hadice. Záchytná síť drží zdvihací hadici ve skrčeném stavu a tím chrání hadici i přísavkový nástavec před poškozením.
