Hliníkové podvěsné dráhy
Popis tovaru
Hliníkové podvěsné dráhy Schmalz nabízejí efektivní provoz s nízkým třením. Příznivý poměr mezi nosností a hmotností podvěsné dráhy zajišťuje snadnou manipulaci i s těžkými břemeny. Stavebnicová konstrukce umožňuje upevnění na jakoukoliv ocelovou a stropní konstrukci.
| Kód: | Aluminum Overhead Crane Systems |
|---|---|
| Výrobca: | J. Schmalz GmbH |
| Ceny: | sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie. |
| Termín dodania: | 3 – 6 týždne od objednania. Viac informácií. |
Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme. |
Kontaktné formuláre
Vákuový manipulátor Jumbo/VacuMasterNa stiahnutie
Prohlédnout katalogový list - Varianty
- Stavebnicový systém
- Základní komponenty
- Možnosti zavěšení podvěsné dráhy
- Funkční a bezpečný přívod energie
Lehké a robustní hliníkové profily
- Hmotnostně optimalizované extrudované profily s dutými komorami (hmotnost od 3 kg/m)
- Vnitřní žebra pro vertikální vyztužení
- Materiál: hliník s přírodním eloxováním (EN AW 60 63 T66)
- 5 různých velikostí pro nosnost až 1200 kg
- Délka profilů do 8000 mm, dle potřeby možné prodloužit pomocí profilových spojek
- Koncové čepy a dorazy pro vymezení pracovní plochy
- Boční drážky pro připojení příslušenství
- Příklady konfigurace (PDF, 74 KB)
Koncová deska
- Atraktivní uzavření profilů
- Ochrana před nečistotami
Výztuže profilů
- Zvětšuje dosah a vzdálenost závěsů až o 50% při zachování stejné nosnosti
- Zvyšuje maximální nosnost instalovaných jeřábových systémů
Spojky profilů
- Spojení jeřábových drah a mostů delších jak 8000 mm
- Plná nosnost po celé délce spoje
Transportní vozík s optimálním provozním výkonem
- Stabilní a litá hliníková konstrukce pro zatížení do hmotnosti 1000 kg
- Pro připojení jeřábového mostu a zdvihacího zařízení je potřeba pouze jeden transportní vozík
- Dvojitý transportní vozík pro zatížení do 1200 kg
- Optimální provozní výkon díky velkým, vysokopevnostním, plastovým kolečkům
- Všechny síly jsou absorbovány pouze 6 kolečky
- Optimalizováno pro nízké stropy, díky kompaktní velikosti
Elektrický pohon pojezdu
- Nosnost až 500 kg u podvěsných jeřábových systémů
- Vhodné pro všechny velikosti profilů
- Rychlý pohyb a přesné polohování díky dvěma plynulým rychlostem pohonu
- Nízká hladina hluku a vibrací díky systému Soft Start a Soft Stop
- Nastavitelné rozmezí pohybu
- Velmi dobrá přilnavost díky velké ploše hnacího kola pohonu
- Ideální pro použití s řetězovými kladkostroji Schmalz
- Elektrický pohon pro kladkostroje
Zavěšení mostu jeřábové dráhy
- Maximální nosnost 2000 kg
- Standardní kloubové zavěšení
- Snadná výměna kloubu
- 90° provedení pro standardní most jeřabu a 0° provedení pro teleskopické mosty
Pevný koncový čep
- Zabraňuje vypadnutí transportních vozíků
- Zamykání pro maximální bezpečnost
- Montáž bez použití nástrojů
Variabilní doraz
- Jednoduché vymezení chodu podvěsné dráhy a manipulátoru
- Může být namontován později
Odpružený koncový doraz
- Jemné zastavení transportních vozíků při dynamické manipulaci a použití teleskopických ramen
Komponenty pro individuální požadavky
Distanční spojky
- Výztuž pro design podvěsné dráhy s dvěma mosty
- K dispozici pro všechny velikosti profilů
Servisní stanice
- Snadná výměna přepravních vozíků, určeno zejména pro dlouhé podvěsné dráhy a dráhy s více mosty
- K dispozici pro všechny velikosti profilů
Modul pro nízké stropy
- Vyvýšení jeřábového mostu na úroveň jeřábové dráhy
- Snižuje celkovou výšku podvěsné dráhy v místech s nízkými stropy
Zakřivené profily
- Vytvoření skutečné jednokolejové podvěsné dráhy
- Vhodné pro poloměr větší než 2000 mm
- K dispozici pro profil SRA-180
Teleskopické rameno s pružinou
- Zasunutí teleskopického ramena po manipulaci v těžko přístupných místech
Bezpečnostní kabel
- Zabezpečení proti pádu podélných kolejnic, mostů a manipulátorů
Modulární systém stropního zavěšení nabízí širokou škálu možností pro montáž podvěsných jeřábových drah na existující stavební konstrukce. Dodatečné ocelové konstrukce nejsou vždy nutné.
- Standardní šířka 50 – 150 mm, 150 – 250 mm a 250 – 310 mm
- Max. nosnost 2,000 kg
Standardní závěs pro I-nosníky a T-nosníky
Závěsný, výškově nastavitelný
- Nejčastější způsob zavěšení
- Kompenzace výškových rozdílů v stropní konstrukci až o 30 mm
Pevné, výškově nastavitelné
- Absorpce sil teleskopických ramen, zdvihacích os nebo manipulátorů
Pevný, krátký 0°
- Snížení celkové výšky pro nízké výšky stropu
Pevné, krátké 90 °
- Otočené o90 °, snížení celkové výšky pro nízké výšky stropu
Závěsy pro betonové stropy, dřevěné nosníky a laminované nosníky
Kotevní desky pro betonové stropy
- Speciální, vysoce výkonné kotvy se schválením pro dynamické zatížení
- Požadovaná kvalita betonu C20 / C25, tloušťka betonu min. 200 mm
Objímky pro dřevěné nosníky a laminované nosníky
- Bezpečná montáž na dřevěné nosníky a laminátové nosníky
Možnosti prodloužení
Prodloužení až o 2000 mm
- Prodloužení závěsů na max. 2000 mm, pro vysoké stropy
- Pro stabilizaci je nutná diagonální výztuha
Diagonal suspension
- Pro montáž stropní konstrukci se sklonem větší než 8 °
Pro stabilizaci je nutná diagonální výztuha
Trolejové vedení
- Bezdrátový přívod elektřiny pro zdvihací zařízení a kladkostroj
- Nedochází ke kolizím s kabelovým vedením, které je navinuté pod podvěsnou dráhou
- Ideální pro podvěsné dráhy s několika mosty
- Nízké zatížení podvěsné dráhy díky lehkému plastovému vedení
- Snadná montáž díky přidělaným závěsům a pružinovým konektorům pro měděné kontakty
Technické informace
| délka | 5 standardní délka od 500 mm do 4000 mm (možné prodloužit) |
| Počet pólů | 4-pólový |
| Max. proud | 40 A pro 100 % prac. cyklus; 52 A pro 60 % prac. cyklus |
| Okolní teplota | –30 °C to +60 ° |
| Hořlavost | Obtížné vznícení (DIN 4102–1 class B1) |
| Ochrana | IP 23 |
| Certifikace | UL certifikováno |
Kabelové vedení
- Nejčastější způsob vedení energie pomocí kabelových vozíků posuvných v profilu hliníku
- Vhodné pro napájecí kabel (plochý) a přívodní hadici (tlakový vzduch/vakuum)
- Snadná montáž díky složenému kabelovému vozíku
| Objednací kód | Základná cena bez DPH | Objednat | Height | Weight/Meter | Max. lift capacity | Area moment of inertia lz | Area moment of inertia ly | Moment of resistance wz | Moment of resistance wy | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| SRA-100 | 81,02 € | 100mm | 3kg/m | 125kg | 114cm⁴ | 89cm⁴ | 25kg | 20kg | ||
| SRA-105 | 131,04 € | 105mm | 4,8kg/m | 250kg | 264cm⁴ | 246cm⁴ | 48kg | 52kg | ||
| SRA-140 | 162,24 € | 140mm | 6,5kg/m | 500kg | 652cm⁴ | 377cm⁴ | 92kg | 75kg | ||
| SRA-180 | 191,36 € | 180mm | 8,2kg/m | 800kg | 1279cm⁴ | 447cm⁴ | 141kg | 89kg | ||
| SRA-220 | 235,04 € | 220mm | 9,9kg/m | 1200kg | 2266cm⁴ | 529cm⁴ | 204kg | 106kg | ||
| SRA-80-V* | na dotaz | 80mm | 4kg/m | kg | 177cm⁴ | 143cm⁴ | kg | kg | ||
| Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku. | ||||||||||
Vaše výhody
- Ergonomická manipulace díky vynikajícímu chodu s nízkým třením a malé hmotnosti
- Zkrácení času manipulace díky vysoké rychlosti a přesnému polohování
- Vyhoví individuálním požadavkům z hlediska rozpočtu a nosnosti
- Velká spolehlivost díky vysoce kvalitním opotřebitelným dílům
- Maximální bezpečnost díky nezávislému výpočtu zatížení všech nosných komponentů podle metody FEB
- Snadná montáž díky inteligentnímu stavebnicovému systému
- Navrženo podle nejmodernější techniky (DIN EN 13001: Zdvihací třída HC2, zdvihací typ HD1)
Technické informace
Maximální rozměry: cca. 8 × 30 m Maximální nosnost: cca 1200 kg (v závislosti na vlastní hmotnosti podvěsné dráhy) Hmotnost nejmenšího profilu dráhy: pouze 3 kg/m *Výztuha vhodná pro SRA-105, SRA-140, SRA-180 and SRA-220
Vysoké zatížení pro profily SRA
Graf zatížení lze použít
při výběru velikosti profilu při maximálním zatížení. Uvedená
vzdálenost jednotlivých závěsů počítá s hodnotou průhybu 1:300. Je to
běžná hodnota pro výpočet návrhu podvěsné dráhy. Určité aplikace
vyžadují nižší hodnota průhybu.
Příklad: Při maximálním zatížení 200 kg
a vzdálenosti jednotlivých závěsů 5000 mm se použije profil
SRA-140. Maximální průhyb je 17 mm (5000 / 300).
Transportní vozík
| Typ | Výška [mm] | Délka [mm] | Šířka [mm] | Hmotnost [kg] | Maximální nosnost [kg] v tahu | Maximální nosnost [kg] v tlaku |
|---|---|---|---|---|---|---|
| Transportní vozíkTRO-R-SRA-GAB-1000 | 125 | 240 | 55 | 1.4 | 1,000 | 1,000 |
| Dvojitý transportní vozík TRO-R-SRA-GAB-1200* | 150 | 500 | 75 | 6.5 | 1,200 | 1,200 |
- Technické změny vyhrazeny bez předchozího upozornění
Elektrický pohon pojezdu
| Typ | Max. nosnost pojezdu [kg] | Rychlost [m/min] | Hmotnost [kg] | Max. výkon [kW] | Prac. cyklus [%] |
|---|---|---|---|---|---|
| Pojezd kladkostroje (1) | 500 | 0 – 35 | 23 | 1,0 | 60 |
| Pojezd mostu(2) | 500 | 0 – 35 | 46 | 1,25 | 60 |
| Kompletní pojezd (3) | 500 | 0 – 35 | 69 | 1,25 | 60 |
Vakuová zdvihací zařízení

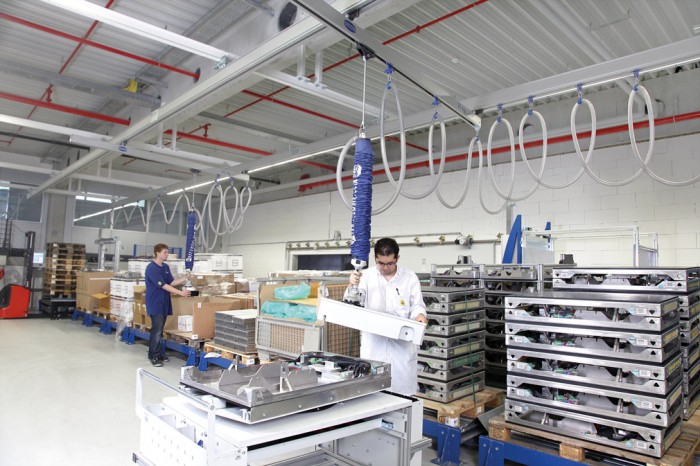

Vakuová zdvihací zařízení od firmy Schmalz umožňují manuálním procesům být ergonomická. Jeřábové systémy jsou perfektním doplňkem vakuových zdvihacích zařízení. Nosnost každého jeřábového systému závisí na nosnosti vakuového zdvihacího zařízení.
Schmalz rozděluje zdvihací zařízení na hadicové manipulátory Jumbo a zdvihací zařízení VacuMaster. Dokážeme Vám nabídnout komplexní řešení manipulace pomocí jeřábového systému a vakuového zdvihacího zařízení
Hadicové manipulátory Jumbo
Manipulujte zboží o hmotnosti až 300 kg rychle a snadno Konfigurovatelná
zdvihací hadice, ovládací madlo, přísavkový nástavec a zdroj vakua
Zdvihaní a pokládání břemene pomocí vakua
Vakuová zdvihací zařízení VacuMaster
Manipulujte těžká břemena o hmotnosti několika tun ergonomicky
a bezpečně Konfigurovatelný Basic modul, ovládací madlo, nosník
a přísavky Zdvihaní a pokládání břemene pomocí kladkostroje
