SAOB 60×30 HT1–60 G3/8-AG

Popis produktu

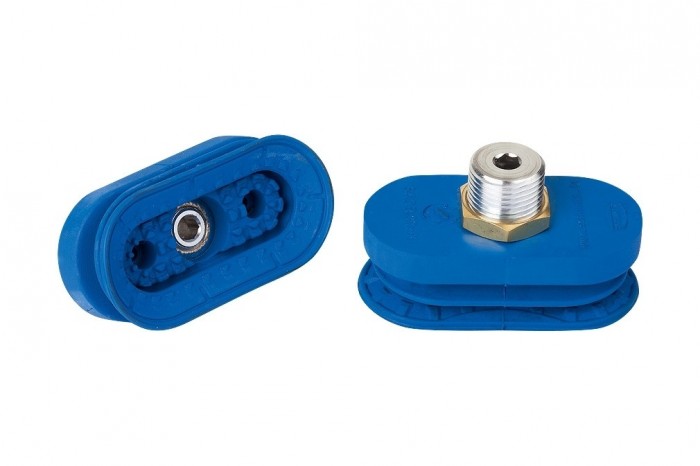

Bellows suction cup (oval) for high dynamic on curved, oily surfaced workpieces

Kód:	10.01.06.03201
Výrobca:	J. Schmalz GmbH
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	3 – 6 týždňov od objednania. {odkaz}.":/sk/faq-casto-kladene-otazky/
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SAOB 60x30 HT1-60 G3/8-AG | 10.01.06.03201
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Download product data sheet

Varianty
Technické parametre

Dimensions (LxB)	60 × 30 mm
Pull-off force	69,50 N
Suction cup material	High temp material HT1
Vacuum connection	G3/8-M
Hmotnost‎	30 g
Lateral force	80,10 N
Lateral force (oily surface)	40,50 N
Material hardness	60 °Sh
Suction force	38 N
Curve radius (min) (convex)	18 mm
Nipple material	Aluminium
Internal hose diameter (recom.)	4 mm
Volume	10,50 cm³
Number of folds	1,5
Product family	SAOB

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Bmax(S)	B1	Bs	dn	G1	H	LG1	Lmax(S)	L1	Ls	SW1	Z	CAD
10.01.06.03201	43,16 €		33mm	31mm	30,6mm	5,2mm	G3/8"-M	27,5mm	7,4mm	63mm	55,70mm	60,6mm	22mm	7mm	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
