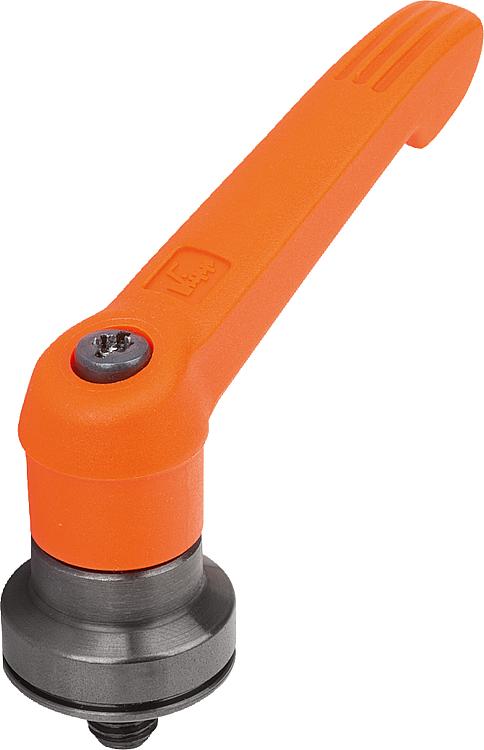

Upínacie páky z plastu s vonkajším závitom a zosilovačom upínacej sily

Novinka

Popis tovaru

Kód:	K1597
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie páky z plastu s vonkajším závitom a zosilovačom upínacej sily | K1597
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1597 Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly

Varianty
Technické parametre

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí. Díky modulárnímu uspořádání lze dodávat nestandardní provedení.
Materiál	Držadlo z umělé hmoty vyztužené skelnými vlákny s ozubeným prstencem ze zinkové slitiny. Ocelové části třídy pevnosti 5.8.
Provedení	Ocelové části brynýrované. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.

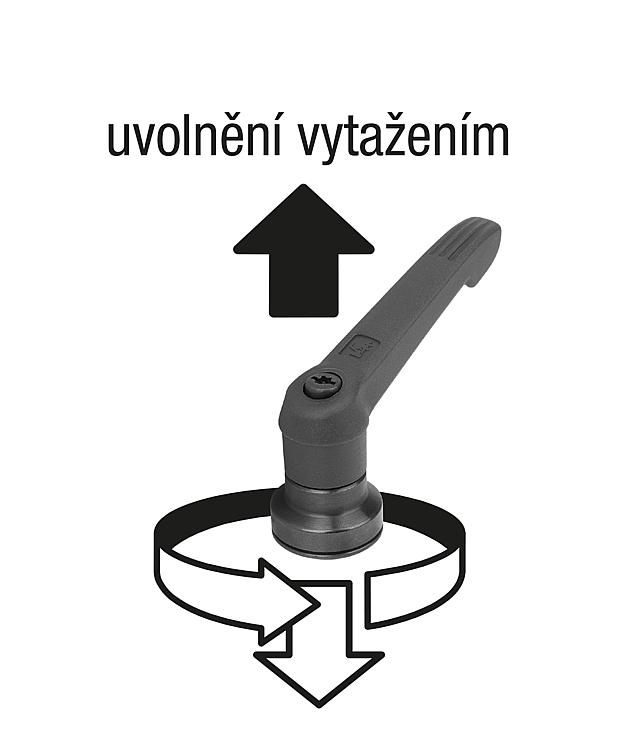

Způsob ovládání	Ovládací páka je ozubeným věncem v neovládaném stavu zaklesnuta do ozubené vložky, a tím lze závit upevnit nebo povolit. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Nestandardní provedení. Další délky závitů.

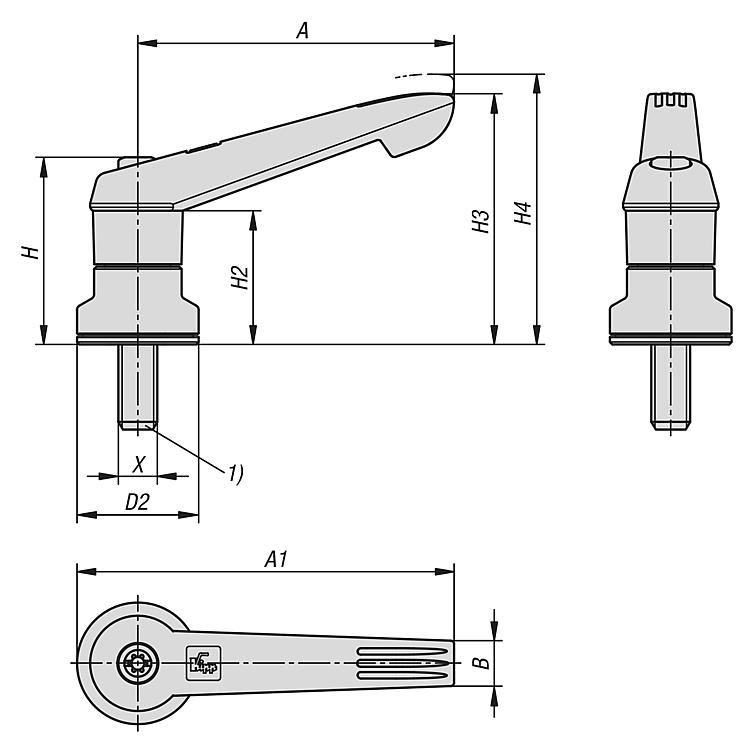

Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD

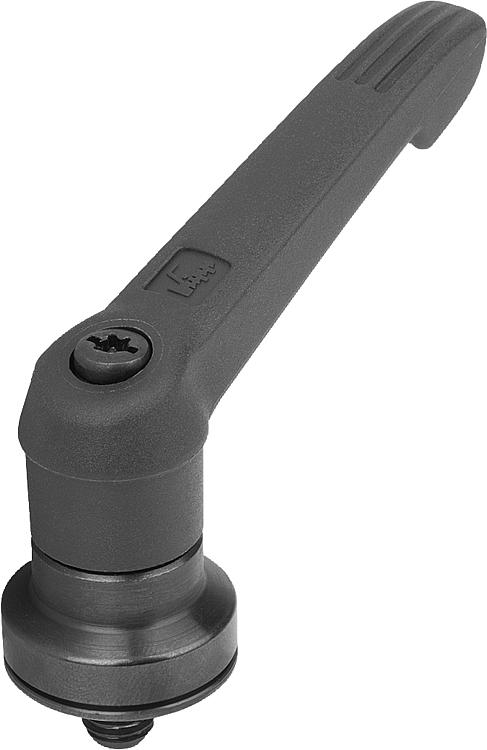

K1597.2081X10	19,28 €		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
K1597.2081X20	19,28 €		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
K1597.2081X30	19,28 €		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
K1597.2081X40	19,67 €		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
K1597.3101X15	20,09 €		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
K1597.3101X30	20,09 €		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	30	.step
K1597.3101X40	20,49 €		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
K1597.3101X50	20,49 €		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
K1597.4101X20	21,75 €		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
K1597.4101X30	21,75 €		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
K1597.4101X40	22,72 €		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
K1597.4101X50	22,72 €		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
K1597.5121X20	25,05 €		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	20	.step
K1597.5121X30	25,05 €		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	30	.step
K1597.5121X40	26,42 €		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	40	.step
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
K1597.5121X50	26,42 €		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	50	.step

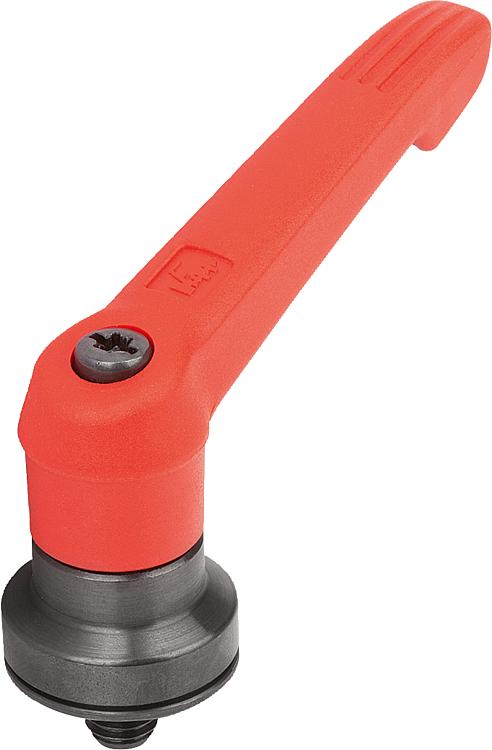

K1597.2082X10	19,28 €		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
K1597.2082X20	19,28 €		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
K1597.2082X30	19,28 €		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
K1597.2082X40	19,67 €		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
K1597.3102X15	20,09 €		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
K1597.3102X30	20,09 €		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	30	.step
K1597.3102X40	20,49 €		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
K1597.3102X50	20,49 €		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
K1597.4102X20	21,75 €		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
K1597.4102X30	21,75 €		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
K1597.4102X40	22,72 €		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
K1597.4102X50	22,72 €		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
K1597.5122X20	25,05 €		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	20	.step
K1597.5122X30	25,05 €		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	30	.step
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
K1597.5122X40	26,42 €		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	40	.step
K1597.5122X50	26,42 €		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	50	.step

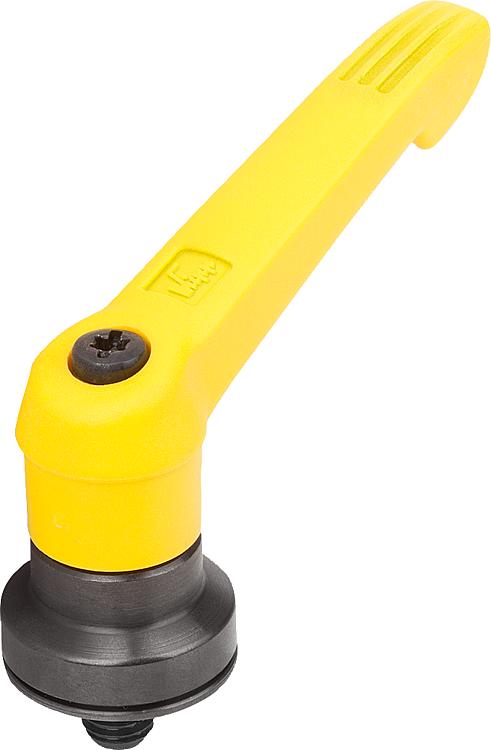

K1597.20816X10	19,28 €		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
K1597.20816X20	19,28 €		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
K1597.20816X30	19,28 €		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
K1597.20816X40	19,67 €		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
K1597.31016X15	20,09 €		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
K1597.31016X30	20,09 €		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	16	.step
K1597.31016X40	20,49 €		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
K1597.31016X50	20,49 €		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
K1597.41016X20	21,75 €		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
K1597.41016X30	21,75 €		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
K1597.41016X40	22,72 €		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
K1597.41016X50	22,72 €		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
K1597.51216X20	25,05 €		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	20	.step
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
K1597.51216X30	25,05 €		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	30	.step
K1597.51216X40	26,42 €		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	40	.step
K1597.51216X50	26,42 €		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	50	.step

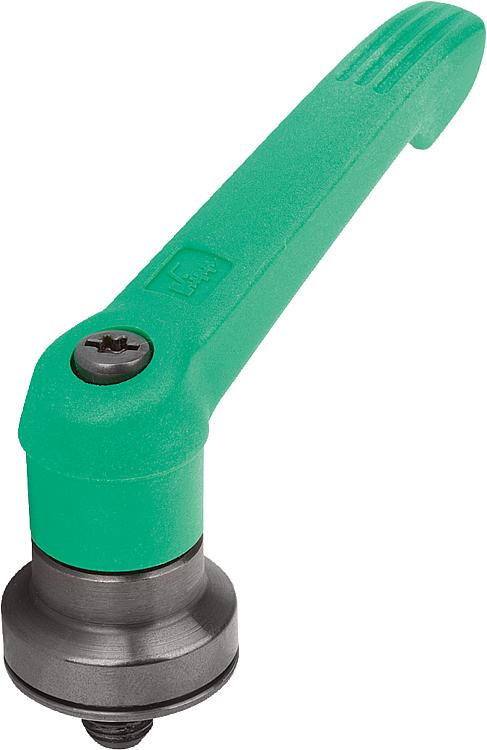

K1597.20886X10	19,28 €		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
K1597.20886X20	19,28 €		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
K1597.20886X30	19,28 €		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
K1597.20886X40	19,67 €		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
K1597.31086X15	20,09 €		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
K1597.31086X30	20,09 €		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	30	.step
K1597.31086X40	20,49 €		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
K1597.31086X50	20,49 €		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
K1597.41086X20	21,75 €		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
K1597.41086X30	21,75 €		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
K1597.41086X40	22,72 €		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
K1597.41086X50	22,72 €		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
