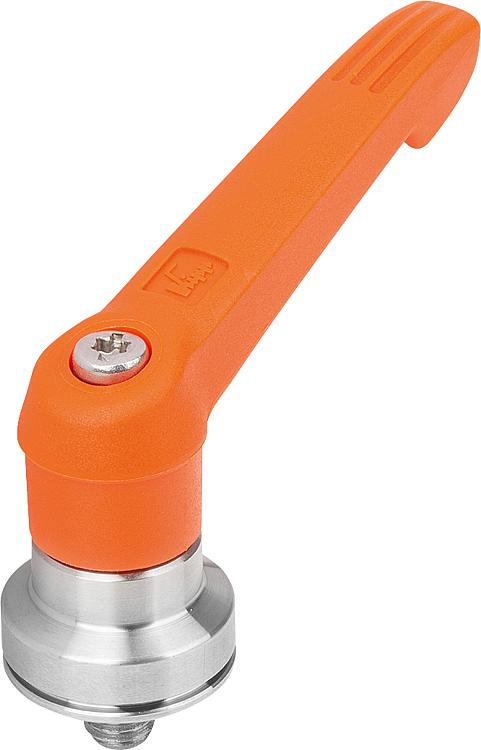

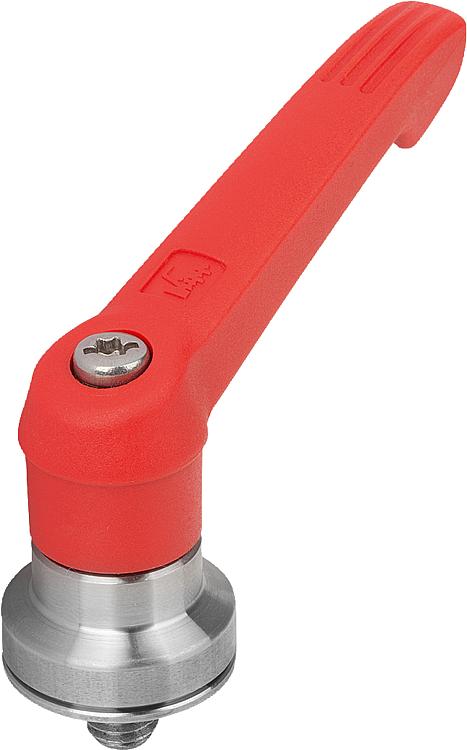

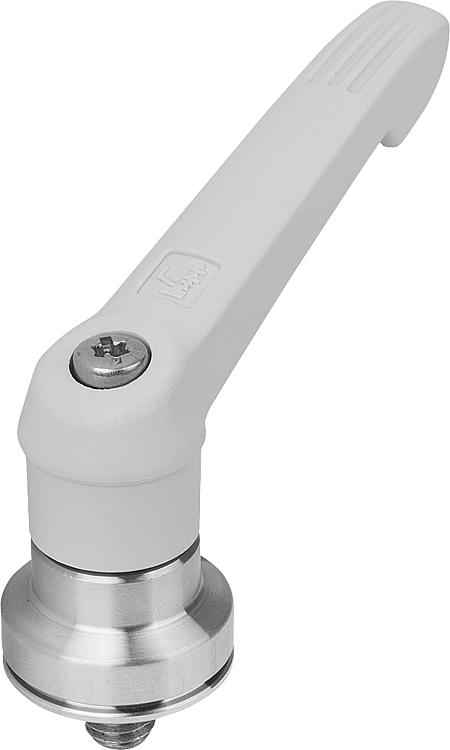

Upínacie páky z plastu s vonkajším závitom a zosilovačom upínacej sily

Novinka

Popis tovaru

Kód:	06611-10
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie páky z plastu s vonkajším závitom a zosilovačom upínacej sily | 06611-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 06611–10 Upínací páky z plastu s vnějším závitem a zesilovačem upínací síly

Varianty
Technické parametre

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí. Díky modulárnímu uspořádání lze dodávat nestandardní provedení.
Materiál	Držadlo z umělé hmoty vyztužené skelnými vlákny s ozubeným prstencem ze zinkové slitiny. Ocelové části z nerezu 1.4305.
Provedení	Ocelové části bez povrchové úpravy. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.
Způsob ovládání	Ovládací páka je ozubeným věncem v neovládaném stavu zaklesnuta do ozubené vložky, a tím lze závit upevnit nebo povolit. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Nestandardní provedení. Další délky závitů.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
06611-10-2081X10	27,92 €		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
06611-10-2081X20	27,92 €		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
06611-10-2081X30	27,92 €		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
06611-10-2081X40	28,47 €		tmavošedá RAL 7021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
06611-10-3101X15	29,16 €		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
06611-10-3101X30	29,16 €		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	30	.step
06611-10-3101X40	29,72 €		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
06611-10-3101X50	29,72 €		tmavošedá RAL 7021	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
06611-10-4101X20	31,52 €		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
06611-10-4101X30	31,52 €		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
06611-10-4101X40	32,88 €		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
06611-10-4101X50	32,88 €		tmavošedá RAL 7021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
06611-10-5121X20	36,32 €		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	20	.step
06611-10-5121X30	36,32 €		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	30	.step
06611-10-5121X40	38,38 €		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	40	.step
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
06611-10-5121X50	38,38 €		tmavošedá RAL 7021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	50	.step
06611-10-2082X10	27,92 €		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
06611-10-2082X20	27,92 €		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
06611-10-2082X30	27,92 €		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
06611-10-2082X40	28,47 €		čistě oranžová RAL 2004	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
06611-10-3102X15	29,16 €		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
06611-10-3102X30	29,16 €		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	30	.step
06611-10-3102X40	29,72 €		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
06611-10-3102X50	29,72 €		čistě oranžová RAL 2004	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
06611-10-4102X20	31,52 €		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
06611-10-4102X30	31,52 €		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
06611-10-4102X40	32,88 €		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
06611-10-4102X50	32,88 €		čistě oranžová RAL 2004	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
06611-10-5122X20	36,32 €		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	20	.step
06611-10-5122X30	36,32 €		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	30	.step
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
06611-10-5122X40	38,38 €		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	40	.step
06611-10-5122X50	38,38 €		čistě oranžová RAL 2004	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	50	.step
06611-10-20816X10	27,92 €		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
06611-10-20816X20	27,92 €		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
06611-10-20816X30	27,92 €		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
06611-10-20816X40	28,47 €		řepkově žlutá RAL 1021	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
06611-10-31016X15	29,16 €		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
06611-10-31016X30	29,16 €		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	30	.step
06611-10-31016X40	29,72 €		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
06611-10-31016X50	29,72 €		řepkově žlutá RAL 1021	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
06611-10-41016X20	31,52 €		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
06611-10-41016X30	31,52 €		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
06611-10-41016X40	32,88 €		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
06611-10-41016X50	32,88 €		řepkově žlutá RAL 1021	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
06611-10-51216X20	36,32 €		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	20	.step
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
06611-10-51216X30	36,32 €		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	30	.step
06611-10-51216X40	38,38 €		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	40	.step
06611-10-51216X50	38,38 €		řepkově žlutá RAL 1021	M12	35	59,1	43	82,8	87,8	109,9	127,4	15,6	50	.step
06611-10-20886X10	27,92 €		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	10	.step
06611-10-20886X20	27,92 €		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	20	.step
06611-10-20886X30	27,92 €		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	30	.step
06611-10-20886X40	28,47 €		signální zelená RAL 6032	M8	25	38,5	27,5	51,6	55,6	65	77,5	9,4	40	.step
06611-10-31086X15	29,16 €		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	15	.step
06611-10-31086X30	29,16 €		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	30	.step
06611-10-31086X40	29,72 €		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	40	.step
06611-10-31086X50	29,72 €		signální zelená RAL 6032	M10	30	47	34	63,4	67,9	80	95	11,1	50	.step
06611-10-41086X20	31,52 €		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	20	.step
06611-10-41086X30	31,52 €		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	30	.step
06611-10-41086X40	32,88 €		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	40	.step
06611-10-41086X50	32,88 €		signální zelená RAL 6032	M10	30	53,1	36	71,1	76,1	95,4	110,4	13,2	50	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
