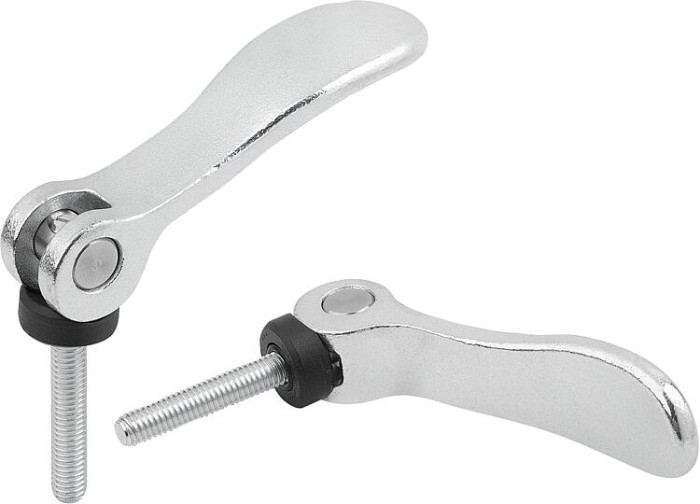

Excentrická páka z oceli, nastavitelná, s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli

Novinka

Popis tovaru

Kód:	K2128
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrická páka z oceli, nastavitelná, s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli | K2128
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K2128 Excentrická páka z oceli, nastavitelná, s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli

exzenterhebel-einstellbar-1280×720.mp4

Materiál	Ovládací páka z oceli 1.0401. Tlačná podložka z vysoce výkonného termoplastu vyztuženého uhlíkovými vlákny. Osové čepy, z nerezové oceli 1.4305. Šroub s úchytem z oceli, třída pevnosti 5.8.

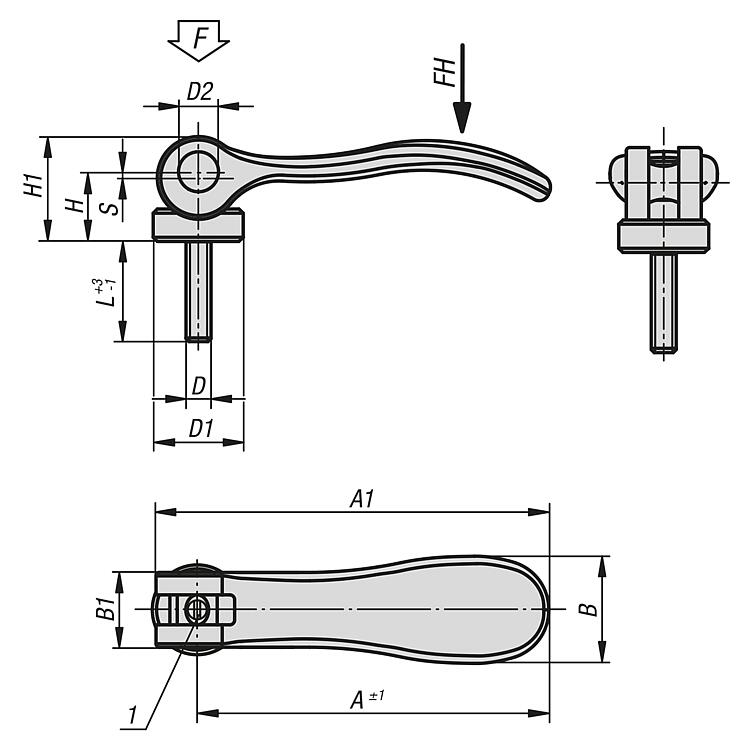

Odkaz na výkres	Kolík pro přesné nastavení upínací páky
Popis výrobku	Excentrická páka má technicky optimalizovanou tlačnou podložku z plastu. Tlačná podložka je vyrobena ze speciálního vysoce výkonného plastu, který zaručuje velmi dobrou odolnost proti opotřebení a tečení.
Provedení	Ovládací páka a závitový šroub, modře pasivované. Tlačná podložka, černá. Osový čep bez povrchové úpravy.
Příslušenství	Pro mírně zakřivené kontaktní plochy lze volitelně objednat podložku z nerezové oceli K2130. Tuto podložku lze instalovat mezi axiální podložku a kontaktní plochu.
Upozornění	Excentrické nastavitelné páky se používají tam, kde je upínací páka vůči ose upínání jen v určité poloze (napříč). Přesná poloha upínací páky se nastavuje klíčem přes jemný závit na závitovém kolíku. Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K2128.1502205X20	13,48 €		M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	3D
K2128.1502205X30	13,48 €		M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	3D
K2128.1502205X40	13,87 €		M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	3D
K2128.1502205X50	13,87 €		M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	3D
K2128.1502206X20	13,48 €		M6	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	3D
K2128.1502206X30	13,48 €		M6	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	3D
K2128.1502206X40	13,87 €		M6	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	3D
K2128.1502206X50	13,87 €		M6	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	3D
K2128.2502208X25	21,27 €		M8	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	3D
K2128.2502208X30	21,27 €		M8	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	3D
K2128.2502208X40	21,80 €		M8	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	3D
K2128.2502208X50	21,80 €		M8	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	3D
K2128.2502210X25	21,27 €		M10	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	3D
K2128.2502210X30	21,27 €		M10	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	3D
K2128.2502210X40	21,80 €		M10	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	3D
Objednací kód	Základná cena bez DPH	Objednat	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K2128.2502210X50	21,80 €		M10	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
