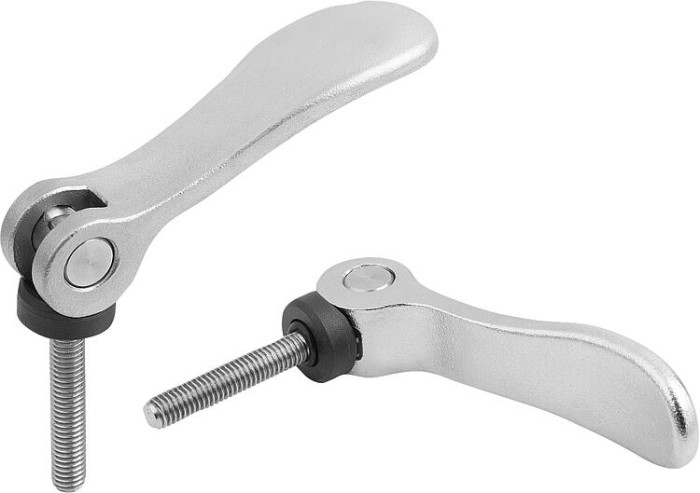

Excentrická páka z nerezové oceli, nastavitelná s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

Novinka

Popis tovaru

Kód:	K2126
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrická páka z nerezové oceli, nastavitelná s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli | K2126
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K2126 Excentrická páka z nerezové oceli, nastavitelná s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

exzenterhebel-einstellbar-1280×720.mp4

Materiál	Ovládací páka z nerezové oceli 1.4308. Tlačná podložka z vysoce výkonného termoplastu vyztuženého uhlíkovými vlákny. Osový čep a šroub s úchytem z nerezové oceli 1.4305.

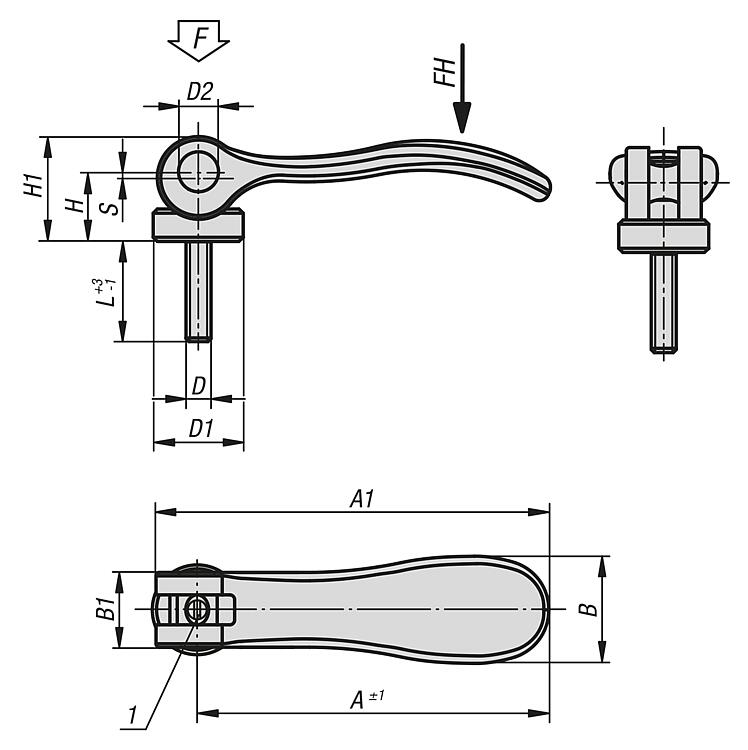

Odkaz na výkres	Kolík pro přesné nastavení upínací páky
Popis výrobku	Excentrická páka má technicky optimalizovanou tlačnou podložku z plastu. Tlačná podložka je vyrobena ze speciálního vysoce výkonného plastu, který zaručuje velmi dobrou odolnost proti opotřebení a tečení.
Provedení	Ovládací páka elektrolyticky leštěná nebo otryskaná. Tlačná podložka, černá. Osové čepy a šrouby s úchytem, bez povrchové úpravy.
Příslušenství	Pro mírně zakřivené kontaktní plochy lze volitelně objednat podložku z nerezové oceli K2130. Tuto podložku lze instalovat mezi axiální podložku a kontaktní plochu.
Upozornění	Excentrické nastavitelné páky se používají tam, kde je upínací páka vůči ose upínání jen v určité poloze (napříč). Přesná poloha upínací páky se nastavuje klíčem přes jemný závit na závitovém kolíku. Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Povrch základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K2126.9512003X10	19,68 €		elektrolyticky leštěno	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	3D
K2126.9512003X15	19,68 €		elektrolyticky leštěno	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	3D
K2126.9512003X30	19,68 €		elektrolyticky leštěno	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	3D
K2126.9512004X10	19,68 €		elektrolyticky leštěno	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	3D
K2126.9512004X15	19,68 €		elektrolyticky leštěno	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	3D
K2126.9512004X30	19,68 €		elektrolyticky leštěno	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	3D
K2126.0512004X15	20,93 €		elektrolyticky leštěno	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	3D
K2126.0512004X20	20,93 €		elektrolyticky leštěno	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	3D
K2126.0512004X30	20,93 €		elektrolyticky leštěno	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	3D
K2126.0512005X20	20,93 €		elektrolyticky leštěno	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	3D
K2126.0512005X30	20,93 €		elektrolyticky leštěno	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	3D
K2126.0512005X40	21,69 €		elektrolyticky leštěno	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	3D
K2126.0512005X50	21,69 €		elektrolyticky leštěno	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	3D
K2126.1512005X20	24,62 €		elektrolyticky leštěno	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	3D
K2126.1512005X30	24,62 €		elektrolyticky leštěno	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	3D
Objednací kód	Základná cena bez DPH	Objednat	Povrch základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K2126.1512005X40	25,54 €		elektrolyticky leštěno	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	3D
K2126.1512005X50	25,54 €		elektrolyticky leštěno	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	3D
K2126.1512006X20	24,62 €		elektrolyticky leštěno	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	3D
K2126.1512006X30	24,62 €		elektrolyticky leštěno	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	3D
K2126.1512006X40	25,54 €		elektrolyticky leštěno	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	3D
K2126.1512006X50	25,54 €		elektrolyticky leštěno	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	3D
K2126.2512008X25	33,40 €		elektrolyticky leštěno	M8	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	3D
K2126.2512008X30	33,40 €		elektrolyticky leštěno	M8	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	3D
K2126.2512008X40	34,41 €		elektrolyticky leštěno	M8	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	3D
K2126.2512008X50	34,41 €		elektrolyticky leštěno	M8	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	3D
K2126.2512010X25	33,40 €		elektrolyticky leštěno	M10	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	3D
K2126.2512010X30	33,40 €		elektrolyticky leštěno	M10	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	3D
K2126.2512010X40	34,41 €		elektrolyticky leštěno	M10	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	3D
K2126.2512010X50	34,41 €		elektrolyticky leštěno	M10	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	3D
K2126.9512303X10	17,69 €		pískováno	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	3D
Objednací kód	Základná cena bez DPH	Objednat	Povrch základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K2126.9512303X15	17,69 €		pískováno	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	3D
K2126.9512303X30	17,69 €		pískováno	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	3D
K2126.9512304X10	17,69 €		pískováno	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	10	1	1,5	90	3D
K2126.9512304X15	17,69 €		pískováno	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	15	1	1,5	90	3D
K2126.9512304X30	17,69 €		pískováno	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	30	1	1,5	90	3D
K2126.0512304X15	18,85 €		pískováno	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	15	1	2,5	100	3D
K2126.0512304X20	18,85 €		pískováno	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	3D
K2126.0512304X30	18,85 €		pískováno	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	3D
K2126.0512305X20	18,85 €		pískováno	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	20	1	2,5	100	3D
K2126.0512305X30	18,85 €		pískováno	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	30	1	2,5	100	3D
K2126.0512305X40	19,52 €		pískováno	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	40	1	2,5	100	3D
K2126.0512305X50	19,52 €		pískováno	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	50	1	2,5	100	3D
K2126.1512305X20	22,17 €		pískováno	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	3D
K2126.1512305X30	22,17 €		pískováno	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	3D
K2126.1512305X40	22,96 €		pískováno	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	3D
Objednací kód	Základná cena bez DPH	Objednat	Povrch základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K2126.1512305X50	22,96 €		pískováno	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	3D
K2126.1512306X20	22,17 €		pískováno	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	20	1,2	4	120	3D
K2126.1512306X30	22,17 €		pískováno	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	30	1,2	4	120	3D
K2126.1512306X40	22,96 €		pískováno	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	40	1,2	4	120	3D
K2126.1512306X50	22,96 €		pískováno	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	50	1,2	4	120	3D
K2126.2512308X25	30,07 €		pískováno	M8	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	3D
K2126.2512308X30	30,07 €		pískováno	M8	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	3D
K2126.2512308X40	30,95 €		pískováno	M8	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	3D
K2126.2512308X50	30,95 €		pískováno	M8	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	3D
K2126.2512310X25	30,07 €		pískováno	M10	25	11	33,3	24	18,3	28,8	96	108	25	1,5	8	350	3D
K2126.2512310X30	30,07 €		pískováno	M10	25	11	33,3	24	18,3	28,8	96	108	30	1,5	8	350	3D
K2126.2512310X40	30,95 €		pískováno	M10	25	11	33,3	24	18,3	28,8	96	108	40	1,5	8	350	3D
K2126.2512310X50	30,95 €		pískováno	M10	25	11	33,3	24	18,3	28,8	96	108	50	1,5	8	350	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
