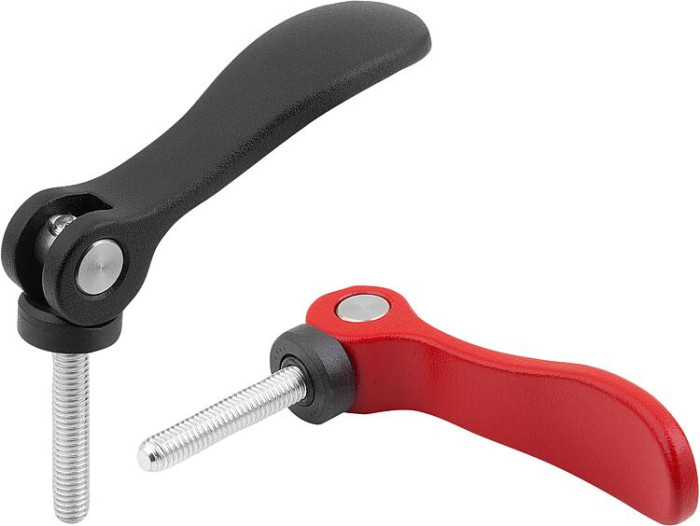

Excentrická páka z hliníku, nastavitelná, s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

Novinka

Popis tovaru

Kód:	K2125
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrická páka z hliníku, nastavitelná, s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli | K2125
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K2125 Excentrická páka z hliníku, nastavitelná, s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

exzenterhebel-einstellbar-1280×720.mp4

Popis výrobku	Excentrická páka má technicky optimalizovanou tlačnou podložku z plastu. Tlačná podložka je vyrobena ze speciálního vysoce výkonného plastu, který zaručuje velmi dobrou odolnost proti opotřebení a tečení.
Materiál	Ovládací páka z hliníkového odlitku EN AC-46200. Tlačná podložka z vysoce výkonného termoplastu vyztuženého uhlíkovými vlákny. Osový čep z oceli, třída pevnosti 5.8 nebo z nerezové oceli 1.4305. Šroub s úchytem, třída pevnosti 5.8 nebo z nerezové oceli 1.4305.
Provedení	Ovládací páka, černě komaxitovaná, s jemnou strukturou nebo dopravní červená, s jemnou strukturou. Tlačná podložka, černá. Osové čepy, šrouby s úchytem, z oceli, modře pasivované nebo z nerezové oceli, bez povrchové úpravy.
Upozornění	Excentrické nastavitelné páky se používají tam, kde je upínací páka vůči ose upínání jen v určité poloze (napříč). Přesná poloha upínací páky se nastavuje klíčem přes jemný závit na závitovém kolíku. Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.
Odkaz na výkres	Kolík pro přesné nastavení upínací páky

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N	CAD
K2125.9501103X10	8,29 €		ocel	černá RAL 9005	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	10	1,5	90	3D
K2125.9501103X15	8,29 €		ocel	černá RAL 9005	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	15	1,5	90	3D
K2125.9501103X30	8,29 €		ocel	černá RAL 9005	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	30	1,5	90	3D
K2125.9501104X10	8,29 €		ocel	černá RAL 9005	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	10	1,5	90	3D
K2125.9501104X15	8,29 €		ocel	černá RAL 9005	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	15	1,5	90	3D
K2125.9501104X30	8,29 €		ocel	černá RAL 9005	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	30	1,5	90	3D
K2125.0501104X15	8,58 €		ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	1	15	2,5	100	3D
K2125.0501104X20	8,58 €		ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	1	20	2,5	100	3D
K2125.0501104X30	8,58 €		ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	1	30	2,5	100	3D
K2125.0501105X20	8,58 €		ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	20	2,5	100	3D
K2125.0501105X30	8,58 €		ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	30	2,5	100	3D
K2125.0501105X40	9,17 €		ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	40	2,5	100	3D
K2125.0501105X50	9,17 €		ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	50	2,5	100	3D
K2125.1501105X20	9,08 €		ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	20	4	120	3D
K2125.1501105X30	9,08 €		ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	30	4	120	3D
Objednací kód	Základná cena bez DPH	Objednat	Materiál	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N	CAD
K2125.1501105X40	9,71 €		ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	40	4	120	3D
K2125.1501105X50	9,71 €		ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	50	4	120	3D
K2125.1501106X20	9,08 €		ocel	černá RAL 9005	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	20	4	120	3D
K2125.1501106X30	9,08 €		ocel	černá RAL 9005	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	30	4	120	3D
K2125.1501106X40	9,71 €		ocel	černá RAL 9005	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	40	4	120	3D
K2125.1501106X50	9,71 €		ocel	černá RAL 9005	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	50	4	120	3D
K2125.2501108X25	10,01 €		ocel	černá RAL 9005	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	25	8	350	3D
K2125.2501108X30	10,01 €		ocel	černá RAL 9005	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	30	8	350	3D
K2125.2501108X40	10,40 €		ocel	černá RAL 9005	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	40	8	350	3D
K2125.2501108X50	10,40 €		ocel	černá RAL 9005	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	40	8	350	3D
K2125.2501110X25	10,01 €		ocel	černá RAL 9005	M10	25	11	33,3	24	18,3	28,8	96	108	1,5	25	8	350	3D
K2125.2501110X30	10,01 €		ocel	černá RAL 9005	M10	25	11	33,3	24	18,3	28,8	96	108	1,5	30	8	350	3D
K2125.2501110X40	10,40 €		ocel	černá RAL 9005	M10	25	11	33,3	24	18,3	28,8	96	108	1,5	40	8	350	3D
K2125.2501110X50	10,40 €		ocel	černá RAL 9005	M10	25	11	33,3	24	18,3	28,8	96	108	1,5	50	8	350	3D
K2125.9511103X10	11,74 €		nerezová ocel	černá RAL 9005	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	10	1,5	90	3D
Objednací kód	Základná cena bez DPH	Objednat	Materiál	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N	CAD
K2125.9511103X15	11,74 €		nerezová ocel	černá RAL 9005	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	15	1,5	90	3D
K2125.9511103X30	11,74 €		nerezová ocel	černá RAL 9005	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	30	1,5	90	3D
K2125.9511104X10	11,74 €		nerezová ocel	černá RAL 9005	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	10	1,5	90	3D
K2125.9511104X15	11,74 €		nerezová ocel	černá RAL 9005	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	15	1,5	90	3D
K2125.9511104X30	11,74 €		nerezová ocel	černá RAL 9005	M4	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	30	1,5	90	3D
K2125.0511104X15	12,25 €		nerezová ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	1	15	2,5	100	3D
K2125.0511104X20	12,25 €		nerezová ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	1	20	2,5	100	3D
K2125.0511104X30	12,25 €		nerezová ocel	černá RAL 9005	M4	13,8	8	18	13	11,4	17,2	52,3	59,1	1	30	2,5	100	3D
K2125.0511105X20	12,25 €		nerezová ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	20	2,5	100	3D
K2125.0511105X30	12,25 €		nerezová ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	30	2,5	100	3D
K2125.0511105X40	13,02 €		nerezová ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	40	2,5	100	3D
K2125.0511105X50	13,02 €		nerezová ocel	černá RAL 9005	M5	13,8	8	18	13	11,4	17,2	52,3	59,1	1	50	2,5	100	3D
K2125.1511105X20	13,64 €		nerezová ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	20	4	120	3D
K2125.1511105X30	13,64 €		nerezová ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	30	4	120	3D
K2125.1511105X40	14,55 €		nerezová ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	40	4	120	3D
Objednací kód	Základná cena bez DPH	Objednat	Materiál	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	Zdvih S	L	Upínací síla F (kN)	Ruční síla FH N	CAD
K2125.1511105X50	14,55 €		nerezová ocel	černá RAL 9005	M5	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	50	4	120	3D
K2125.1511106X20	13,64 €		nerezová ocel	černá RAL 9005	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	20	4	120	3D
K2125.1511106X30	13,64 €		nerezová ocel	černá RAL 9005	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	30	4	120	3D
K2125.1511106X40	14,55 €		nerezová ocel	černá RAL 9005	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	40	4	120	3D
K2125.1511106X50	14,55 €		nerezová ocel	černá RAL 9005	M6	16	9	21,5	15	14,7	22,2	70,4	79,2	1,2	50	4	120	3D
K2125.2511108X25	15,03 €		nerezová ocel	černá RAL 9005	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	25	8	350	3D
K2125.2511108X30	15,03 €		nerezová ocel	černá RAL 9005	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	30	8	350	3D
K2125.2511108X40	16,05 €		nerezová ocel	černá RAL 9005	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	40	8	350	3D
K2125.2511108X50	16,05 €		nerezová ocel	černá RAL 9005	M8	25	11	33,3	24	18,3	28,8	96	108	1,5	50	8	350	3D
K2125.2511110X25	15,03 €		nerezová ocel	černá RAL 9005	M10	25	11	33,3	24	18,3	28,8	96	108	1,5	25	8	350	3D
K2125.2511110X30	15,03 €		nerezová ocel	černá RAL 9005	M10	25	11	33,3	24	18,3	28,8	96	108	1,5	30	8	350	3D
K2125.2511110X40	16,05 €		nerezová ocel	černá RAL 9005	M10	25	11	33,3	24	18,3	28,8	96	108	1,5	40	8	350	3D
K2125.2511110X50	16,05 €		nerezová ocel	černá RAL 9005	M10	25	11	33,3	24	18,3	28,8	96	108	1,5	50	8	350	3D
K2125.9501403X10	8,29 €		ocel	bezpečnostní červená RAL 3020	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	10	1,5	90	3D
K2125.9501403X15	8,29 €		ocel	bezpečnostní červená RAL 3020	M3	10,7	6	14,4	11,5	9	13,5	36,2	41,7	1	15	1,5	90	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
