Vložky do drážky ve tvaru T pro klínový upínač

Novinka

Popis tovaru

Kód:	K1758
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vložky do drážky ve tvaru T pro klínový upínač | K1758
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1758 Vložky do drážky ve tvaru T pro klínový upínač

Varianty
Technické parametre

Materiál	Zušlechtěná ocel.
Provedení	zušlechtěno. Vodicí plochy broušené (HRC 38).
Upozornění	Vložky do T-drážky jsou přizpůsobeny vícenásobnému upínacímu systému. Provedení A/C se používá pro pevné dorazy. Provedení B je přizpůsobeno pro ovládání upínacího klínu klínového upínacího segmentu.
Použití	Vložky do T-drážky se zasunou do upínací lišty do příslušné polohy. Pomocí šroubu s válcovou hlavou se vložky do T-drážky přišroubují k pevným dorazům a klínovým upínacím segmentům.
Přednosti	U provedení A/C velmi malé vůle vložky do T-drážky v upínacích lištách, díky tomu jsou pevné dorazy vedeny i po straně.

Detail zavřít

Zruš filter

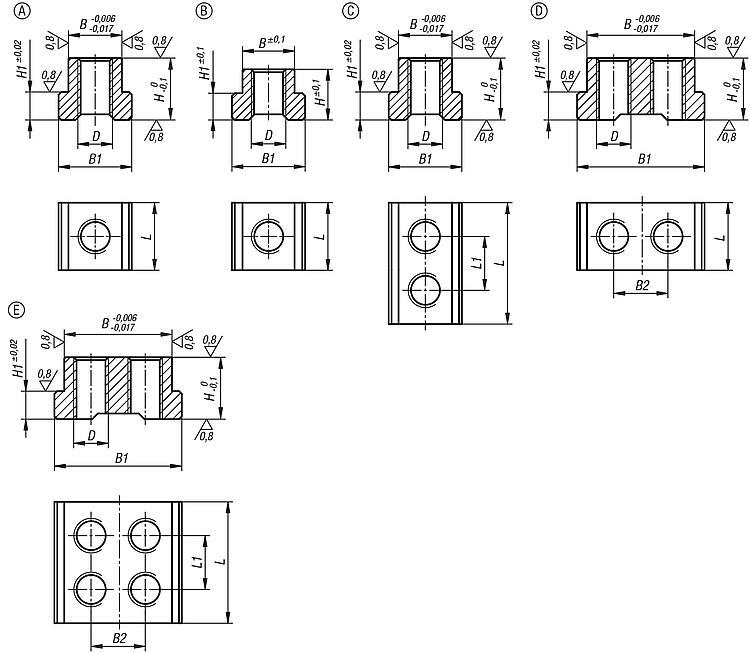

Objednací kód	Základná cena bez DPH	Objednat	vhodné pro šířku systému	Provedení	Vhodné pro	L	L1	B	H	B1	H1	D Vnitřní závit	CAD
K1758.05010241	11,39 €		50	A	pevná čelist jednoduchý	24	–	19	22	26	9,95	M10	3D
K1758.05010361	13,17 €		50	C	pevná čelist dvojitý	36	18	19	22	26	9,95	M10	3D
K1758.05012241	11,39 €		50	A	klínový upínací segment s pevnou čelistí	24	–	19	22	26	9,95	M12	3D
K1758.05012262	8,38 €		50	B	klínový upínací segment, oboustranný	26	–	18,5	18	26	9,5	M12	3D
K1758.07214281	17,35 €		72	A	pevná čelist jednoduchý	28	–	30	33	40	14,95	M14×1,5	3D
K1758.07214533	23,61 €		72	C	pevná čelist dvojitý	53	28	30	33	40	14,95	M14×1,5	3D
K1758.07216281	26,23 €		72	A	klínový upínací segment s pevnou čelistí	28	–	30	33	40	14,95	M16	3D
K1758.07216302	26,23 €		72	B	klínový upínací segment, oboustranný	30	–	29,5	28,5	39,5	14,5	M16	3D
K1758.10014344	23,04 €		100	D	Pevná čelist, jednostranná/klínový upínací segment s pevnou čelistí	34	–	45	33	56	14,95	M14×1,5	3D
K1758.10014595	41,97 €		100	E	pevná čelist dvojitý	59	30	45	33	56	14,95	M14×1,5	3D
K1758.10016342	30,23 €		100	A	klínový upínací segment, oboustranný	34	–	44,5	28,5	55,5	14,5	M16	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
