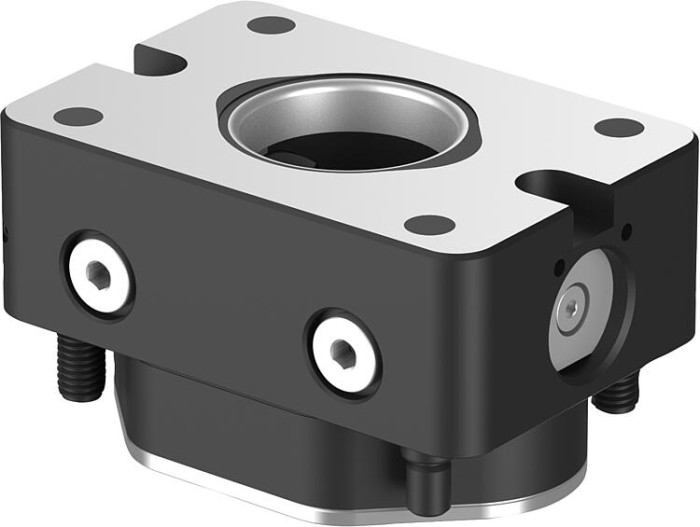

UNILOCK upínací modul EGM 110–75

Novinka

Popis produktu

Kód:	K1973
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: UNILOCK upínací modul EGM 110-75 | K1973
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1973 UNILOCK upínací modul EGM 110–75

Technické informace k upínacímu systému nulového bodu

Varianty
Technické parametre

Materiál	Cementovaná ocel.
Provedení	Funkční plochy po cementování kaleny a broušeny.
Upozornění	Upínací moduly UNILOCK lze s přesahem či bez něho montovat ve všech polohách do strojních stolů, do přípravků (desky, kostky, věže atd). Upínací moduly UNILOCK EGM 110–75 lze použít pro úzké rozteče na strojních stolech nebo v přípravcích. Kromě toho lze tento upínací modul instalovat do robotických automatů v kombinaci s paletovou spojkou. Díky automatizaci robotů lze tedy upínací palety automaticky vyměňovat pomocí upínacího systému nulového bodu UNILOCK. Integrovanou funkci dotazu lze použít k dotazu na „otevřenou/uzavřenou“ polohu upínacího jezdce. Pneumatické ovládání upínacích modulů lze provádět jednotlivě nebo najednou. Takto lze upínací systém nulového bodu vytvořit individuálně. Díky modulární konstrukci lze počet a vzdálenost upínacích modulů optimálně přizpůsobit danému upínacímu úkolu. Přípravné časy se značně redukují a tím se prodlouží doby chodu stroje. Vysoké upínací síly vytváří integrovaný svazek pružin (jednotka je upnutá bez tlaku). Proces uvolnění se uskutečňuje pneumaticky. Také při poklesu tlaku nebo kolísání zásobení stlačeným vzduchem zůstane zachována plná zatahovací síla. Všechny upínací moduly zahrnují ve standardním provedení funkci turbo. Krátkým vzduchovým impulzem na přípojce vzduchu „Turbo“ se ještě jednou značně zvýší normální zatahovací síla dosažená pružinami. To znamená, že upínací moduly lze velmi dobře použít i pro těžké upínání. Pro maximální zatahovací sílu se doporučuje použití funkce turbo. Upínacími čepy UNILOCK v kombinaci s upevňovacími šrouby M10, M12, M16 je možné vyvinout tyto přídržné síly: přídržná síla (M10) 35.000 N přídržná síla (M12) 50.000 N přídržná síla (M16) 75.000 N Přídržná síla pomocí šroubu s válcovou hlavou DIN EN ISO 4762 –12.9 Upínací čepy lze upnout do upínacího modulu pouze ve spojení s namontovanou výměnnou jednotkou. Jednotná velikost upínacích čepů pro všechny upínací moduly a kompatibilita s 5osým upínacím systémem 80 zaručují univerzální kombinaci možných aplikací.
Technické údaje	Zatahovací síla s turbo 14 kN. Systémový tlak: 6 bar, vzduch s olejem. Reprodukční přesnost ≤ 0,005 mm. Teplotní rozsah 5° až 60° C. Pojistka proti pootočení.
Montáž	Viz montážní obrys.
Přednosti	Vhodné pro malé rozteče. Upínací modul pro automatizace robota. Funkce dotazu na „otevřenou/uzavřenou“ polohu upínacího šoupátka. Standardní funkce Turbo. Reprodukční přesnost ≤ 0,005 mm. Polohování pomocí krátkých kuželů. Vysoké zatahovací síly. Optimalizace přípravných časů.
Příslušenství	UNILOCK upínací čepy K0967, K1471, K1974, K1975. UNILOCK ochranné čepy pro upínací moduly K1010. Paletová spojka pro UNILOCK upínací modul K2046.
Vezměte na vědomí	Doporučení jmenovité šířky hadice: Až čtyři upínací moduly jmenovitá šířka hadice 6 mm. Od pěti upínacích modulů jmenovitá šířka hadice 8 mm.
Princip funkce	Upínací moduly lze připojit pomocí přípojek na základní desce, nebo na závitovém spojení přímo na upínacím modulu. Aby byla zaručena funkce upínacího šoupátka, musí se provádět odvzdušnění horní pístní komory pomocí přípojky vzduchu „Turbo“. Pro to existují čtyři možnosti: Připojení a použití funkce turbo v základové desce vedle přípojky „Otevřít“. Takto lze v případě potřeby dopnout upínací modul krátkým impulzem vzduchu. (Doporučeno) Jednoduchý otvor k úniku vzduchu v základní desce, která je spojena s přípojkou turbo. Pro uzavření otvoru proti znečištění se nesmí používat žádný otvor se zajišťovací funkcí, nýbrž je třeba vložit odvzdušňovací šroub. Ve třetím případě se musí pístová komora odvzdušnit pomocí otvoru, který se propojí pod základovou deskou přes příčnou drážku. Otvor se musí nasunout na přípojku turbo tak, aby mohlo probíhat odvzdušnění. Při bočním ovládání upínacího modulu se musí na tomto místě vložit odvzdušňovací šroub. Pokud se upínací modul používá v robotických automatech, ovládá se pomocí závitových spojů na spodní nebo přední straně.
Rozsah dodávky	1× upínací modul. 2× O-kroužek Ø4×1,50 pro přívod média. 2× O-kroužek Ø4×1,50 pro funkce dotazu. 4× upevňovací šrouby. 4× krytka pro upevňovací šrouby.
Odkaz na výkres	Montážní obrys: Upínací modul jako nástavbový modul Montážní obrys: Upínací modul jako montážní modul spodní připojení bez hadice (připojení uzavíracího vzduchu) spodní připojení bez hadice (Turbo) O-kroužek Ø4×1,5 spodní připojení bez hadice (otevřít) O-kroužek Ø4×1,5 spodní připojení bez hadice (funkce dotazu na polohu upínacího šoupátka otevřená) O-kroužek Ø4×1,5 spodní připojení bez hadice (funkce dotazu na polohu upínacího šoupátka uzavřená) O-kroužek Ø4×1,5 Odvzdušnění

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Typ provedení	B	B1	B2	B3	B4	D	G	G1	H	H1	H2	H3	H4	L	L1	L2	L3	L4	Provozní tlak v barech	Zatahovací síla s turbo kN	CAD
K1973.11075391	1 449,83 €		s pojistkou proti protočení	75	56	20	32,5	12,05	10	M8	M7	61	39	5	16	14	110	80	32	49,8	56	6	14	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
