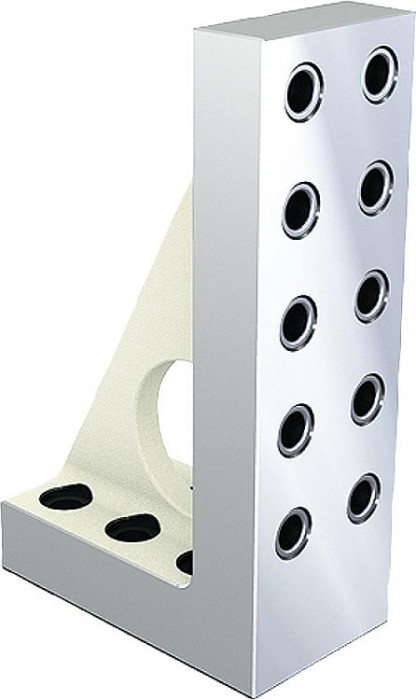

Upínacie uholníky, šedá liatina, jednostranné úzké s rastrovými otvormi

Novinka

Popis tovaru

Kód:	K0807
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie uholníky, šedá liatina, jednostranné úzké s rastrovými otvormi | K0807
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K0807 Upínací úhelníky, šedá litina, jednostranné úzké s rastrovými otvory

Varianty
Technické parametre

Material	GJL 300.
Provedení	Dosedací a upínací plochy přesně obrobené.
Upozornění	Rozteč rastru 50 ±0,02 mm. Upínací úhelníky jsou vhodné ke svislému polohování a upevňování obrobků a přípravků. K polohování a upevňování upínacích úhelníků na rastrové desky K0800 a palety K0806 se používají lícované šrouby K0815. Upínací úhelníky systémové velikosti M12 se připevňují lícovanými šrouby K0815.112065. Upínací úhelníky systémové velikosti M16 se připevňují lícovanými šrouby K0815.116065. Ochranné zátky k uzavření rastrových otvorů je nutné objednávat samostatně.
Odkaz na výkres	Rastrový otvor Otvoru pro lícovaný šroub

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	L	B	H	D	D1	Počet rastrových otvorů	Počet upevňovacích otvorů	NL	NB	CAD
K0807.212181030	648,22 €		100	180	300	12	M12	10	6	2	4	.step
K0807.212231040	795,30 €		100	230	400	12	M12	14	8	3	6	3D
K0807.212281050	854,14 €		100	280	500	12	M12	18	10	4	8	3D
K0807.216181030	677,64 €		100	180	300	16	M16	10	6	2	4	.step
K0807.216231040	824,72 €		100	230	400	16	M16	14	8	3	6	3D
K0807.216281050	912,97 €		100	280	500	16	M16	18	10	4	8	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
