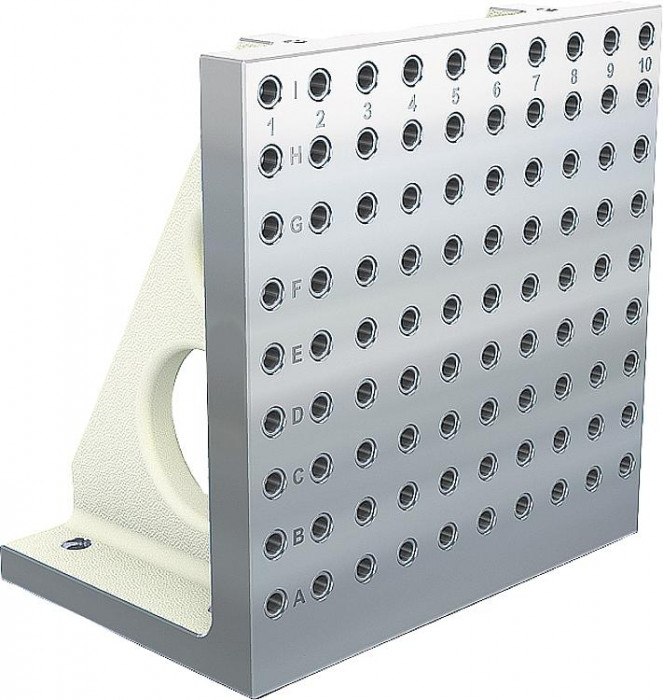

Upínacie uholníky, šedá liatina jednostranné široké s rastrovými otvormi

Novinka

Popis tovaru

Kód:	K1531
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie uholníky, šedá liatina jednostranné široké s rastrovými otvormi | K1531
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1531 Upínací úhelníky, šedá litina, jednostranné široké s rastrovými otvory

Varianty
Technické parametre

Material	GJL 300.
Upozornění	Rozteč rastrových prvků 50 ±0,02 mm. Upínací úhelníky jsou vhodné ke svislému polohování a upevňování obrobků a přípravků. Tyto upínací úhelníky s rastrovými otvory poskytují rychlou a hospodárnou možnost upínání obrobků standardizovanými upínacími prvky. Alfanumericky popsané rastrové otvory zaručují definované přiřazení upínacích prvků v případě opakování. Dodání včetně šroubů s okem pro přepravu. Ochranné zátky k uzavření rastrových otvorů je nutné objednávat samostatně.

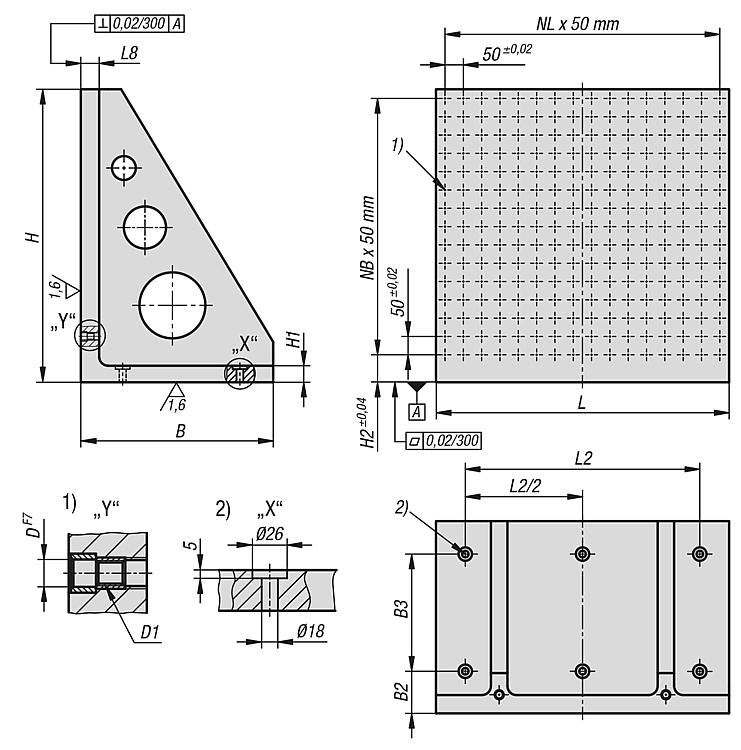

Odkaz na výkres	Rastrový otvor Průchozí otvor pro šroub s válcovou hlavou DIN 912

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	L	H	L2	B	B2	B3	H1	H2	L8	D	D1	Počet rastrových otvorů	NL	NB	CAD
K1531.212302230	1 063,21 €		300	300	250	220	90	100	30	75	40	12	M12	30	5	4	3D
K1531.212402840	1 685,16 €		400	400	320	280	90	160	30	75	40	12	M12	56	7	6	3D
K1531.212503450	2 591,83 €		500	500	400	340	90	200	35	75	50	12	M12	90	9	8	3D
K1531.212634363	4 354,74 €		630	630	500	435	100	250	40	40	50	12	M12	144	11	11	3D
K1531.212805280	6 946,57 €		800	800	640	525	115	320	45	75	50	12	M12	240	15	14	3D
K1531.216302230	1 088,42 €		300	300	250	220	90	100	30	75	40	16	M16	30	5	4	.step
K1531.216402840	1 762,91 €		400	400	320	280	90	160	30	75	40	16	M16	56	7	6	.step
K1531.216503450	2 669,57 €		500	500	400	340	90	200	35	75	50	16	M16	90	9	8	.step
K1531.216634363	4 483,96 €		630	630	500	435	100	250	40	40	50	16	M16	144	11	11	.step
K1531.216805280	7 076,84 €		800	800	640	525	115	320	45	75	50	16	M16	240	15	14	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
