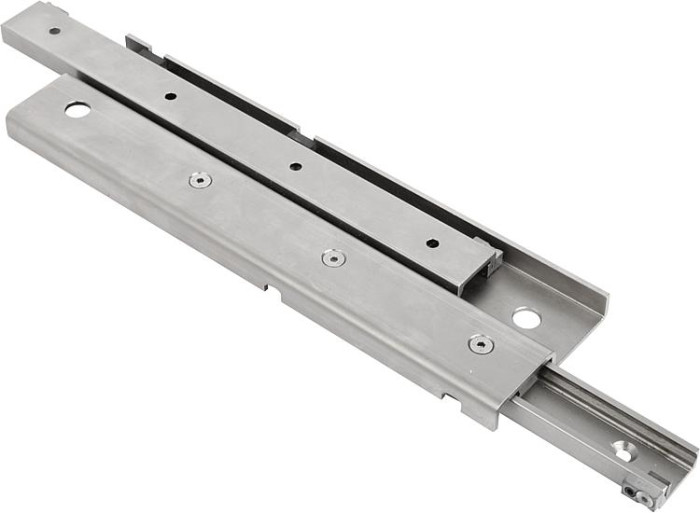

Teleskopické lišty, ocelové provedení S, plný výsuv, nosnost do 459 kg

Novinka

Popis tovaru

Kód:	K2021
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Teleskopické lišty, ocelové provedení S, plný výsuv, nosnost do 459 kg | K2021
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K2021 Teleskopické lišty, ocelové provedení S, plný výsuv, nosnost do 459 kg

rollenfuehrung-786×442.mp4

Materiál	Kolejnička a jezdec ocel na valivá ložiska. Kuličky ocel na valivá ložiska.
Provedení	Kolejnička a jezdec pozinkováno. Válečkové dráhy indukčně kaleny. Kuličky kaleny.
Upozornění	Plný výsuv se skládá ze dvou vodicích kolejnic, jakož i z pevného a pohyblivého prvku a z vloženého prvku tvaru S. Ten má při štíhlé konstrukci velmi vysoký plošný moment setrvačnosti a velmi vysokou tuhost. Z toho vyplývá vysoká zatížitelnost a malý průhyb ve vysunutém stavu. Maximální zdvih je větší než zavřená délka teleskopické kolejničky. K montáži kolejničky použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9. Maximální pojezdová rychlost činí 0,8 m/s. Teplota použití –30 °C až +110 °C.
Na vyžádání	Jiné délky (modulová rozteč 80 mm). Velikost 28 až max. 1490 mm. Velikost 35 až max. 1730 mm. Velikost 43 až max. 1970 mm.
Odkaz na výkres	pro šroub se zapuštěnou hlavou DIN 7991

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	A	A1	B	D1	H	L	Zdvih S	C0Y N	Počet otvorů	CAD
K2021.280290	375,22 €		28	24,5	36	85	M5	17	290	296	570	4 (3 přístupné)	3D
K2021.280370	400,18 €		28	24,5	36	85	M5	17	370	380	769	5 (4 přístupné)	3D
K2021.280450	435,96 €		28	24,5	36	85	M5	17	450	464	969	6 (4 přístupné)	3D
K2021.280530	476,44 €		28	24,5	36	85	M5	17	530	548	1170	7 (6 přístupné)	3D
K2021.280610	503,43 €		28	24,5	36	85	M5	17	610	630	1376	8 (6 přístupné)	3D
K2021.350450	515,11 €		35	30,5	43	104	M6	22,5	450	494	1250	6 (5 přístupné)	3D
K2021.350530	565,38 €		35	30,5	43	104	M6	22,5	530	558	1685	7 (6 přístupné)	3D
K2021.350690	650,76 €		35	30,5	43	104	M6	22,5	690	734	2132	9 (7 přístupné)	3D
K2021.350850	732,37 €		35	30,5	43	104	M6	22,5	850	886	2801	11 (9 přístupné)	3D
K2021.430530	595,66 €		43	34	52	120	M8	28	530	556	2061	7 (6 přístupné)	3D
K2021.430610	649,46 €		43	34	52	120	M8	28	610	626	2603	8 (6 přístupné)	3D
K2021.430690	696,86 €		43	34	52	120	M8	28	690	726	2775	9 (7 přístupné)	3D
K2021.430770	746,14 €		43	34	52	120	M8	28	770	796	3319	10 (7 přístupné)	3D
K2021.430850	779,87 €		43	34	52	120	M8	28	850	866	3873	11 (9 přístupné)	3D
K2021.431010	940,91 €		43	34	52	120	M8	34	1010	1036	4590	13 (10 přístupné)	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	A	A1	B	D1	H	L	Zdvih S	C0Y N	Počet otvorů	CAD
K2021.431490	1 258,49 €		43	34	52	120	M8	34	1490	1516	3713	19 (15 přístupné)	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
