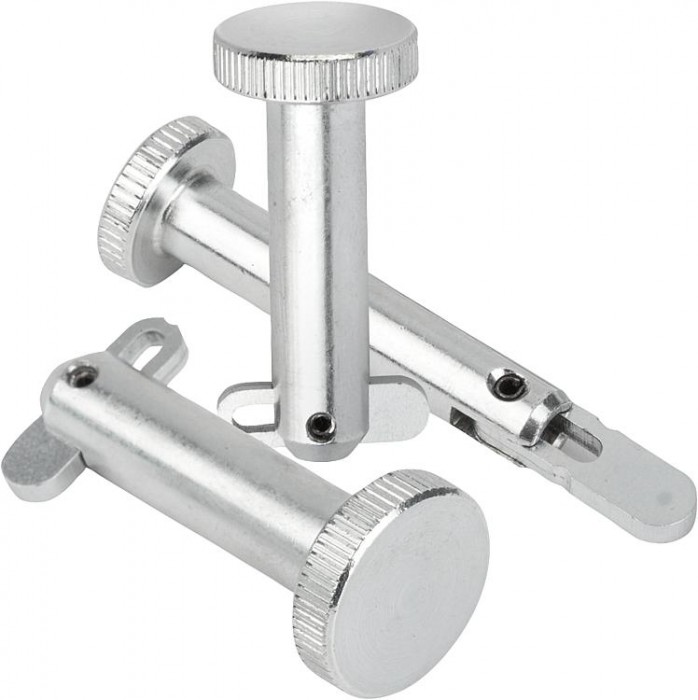

Zástrčné čapy so sklopnou poistkou

Popis tovaru

Kód:	K0776
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Zástrčné čapy so sklopnou poistkou | K0776
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

Datový list K0776 Zástrčné čepy se sklopnou pojistkou

Material	Ocel pozinkovaná.
Upozornění	Zástrčné čepy se sklopnou pojistkou slouží pro rychlé a jednoduché zafixování, ale též k trvalému spojení pohyblivých dílů a obrobků. Široká sklopná pojistka umožňuje zajištění spojovaných dílů na velkém průřezu. Kromě toho jej lze zatěžovat v axiálním směru. Aretační drážky ve sklopné pojistce kromě toho umožňují čisté zajištění v polohách „Zavřeno“ a „Otevřeno“.
Odkaz na výkres	aretační drážka

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	B	B1	D	D1‎	Montážní otvor H11	H	L	L1	L2	L5	Smyková síla dvoustřižná max.kN	Roztahovací síla F N	CAD
K0776.05010	12,29 €		11.2	1.25	10	5	5	2.5	10	4.1	21.4	14.1	8	–	3D
K0776.05015	12,29 €		11.2	1.25	10	5	5	2.5	15	4.1	26.4	19.1	8	–	3D
K0776.05020	12,21 €		11.2	1.25	10	5	5	2.5	20	4.1	31.4	24.1	8	–	3D
K0776.05025	12,29 €		11.2	1.25	10	5	5	2.5	25	4.1	36.4	29.1	8	–	3D
K0776.05030	12,49 €		11.2	1.25	10	5	5	2.5	30	4.1	41.4	34.1	8	–	3D
K0776.05035	12,49 €		11.2	1.25	10	5	5	2.5	35	4.1	46.4	39.1	8	–	3D
K0776.05040	12,49 €		11.2	1.25	10	5	5	2.5	40	4.1	51.4	44.1	8	–	3D
K0776.05050	12,61 €		11.2	1.25	10	5	5	2.5	50	4.1	61.4	54.1	8	–	3D
K0776.05060	12,61 €		11.2	1.25	10	5	5	2.5	60	4.1	71.4	64.1	8	–	3D
K0776.06010	12,54 €		16.9	2	12	6	6	3	10	6	27	16	12	190	3D
K0776.06020	12,54 €		16.9	2	12	6	6	3	20	6	37	26	12	190	3D
K0776.06025	12,54 €		16.9	2	12	6	6	3	25	6	45	31	12	190	CAD
K0776.06030	12,79 €		16.9	2	12	6	6	3	30	6	47	36	12	190	3D
K0776.06035	12,79 €		16.9	2	12	6	6	3	35	6	52	41	12	190	3D
K0776.06040	12,79 €		16.9	2	12	6	6	3	40	6	60	46	12	190	CAD
Objednací kód	Základná cena bez DPH	Objednat	B	B1	D	D1‎	Montážní otvor H11	H	L	L1	L2	L5	Smyková síla dvoustřižná max.kN	Roztahovací síla F N	CAD
K0776.06050	13,19 €		16.9	2	12	6	6	3	50	6	70	56	12	190	CAD
K0776.06060	13,19 €		16.9	2	12	6	6	3	60	6	77	66	12	190	3D
K0776.06070	13,74 €		16.9	2	12	6	6	3	70	6	87	76	12	190	3D
K0776.06080	13,74 €		16.9	2	12	6	6	3	80	6	97	86	12	190	3D
K0776.08020	13,19 €		16.9	2	16	8	8	4	20	6	37	26	21	270	3D
K0776.08025	13,19 €		16.9	2	16	8	8	4	25	6	46	31	21	270	CAD
K0776.08030	13,61 €		16.9	2	16	8	8	4	30	6	47	36	21	270	3D
K0776.08035	13,61 €		16.9	2	16	8	8	4	35	6	52	41	21	270	3D
K0776.08040	13,61 €		16.9	2	16	8	8	4	40	6	61	46	21	270	CAD
K0776.08050	13,82 €		16.9	2	16	8	8	4	50	6	71	56	21	270	CAD
K0776.08060	13,82 €		16.9	2	16	8	8	4	60	6	77	66	21	270	3D
K0776.08070	14,94 €		16.9	2	16	8	8	4	70	6	87	76	21	270	3D
K0776.08080	14,94 €		16.9	2	16	8	8	4	80	6	97	86	21	270	3D
K0776.08090	15,53 €		16.9	2	16	8	8	4	90	6	107	96	21	270	3D
K0776.08100	15,53 €		16.9	2	16	8	8	4	100	6	117	106	21	270	3D
Objednací kód	Základná cena bez DPH	Objednat	B	B1	D	D1‎	Montážní otvor H11	H	L	L1	L2	L5	Smyková síla dvoustřižná max.kN	Roztahovací síla F N	CAD
K0776.10020	16,38 €		25.4	3	20	10	10	5	20	9	45.4	29	33	–	3D
K0776.10025	16,38 €		25.4	3	20	10	10	5	25	9	50.4	34	33	–	3D
K0776.10030	16,38 €		25.4	3	20	10	10	5	30	9	55.4	39	33	–	3D
K0776.10035	16,66 €		25.4	3	20	10	10	5	35	9	60.4	44	33	–	3D
K0776.10040	16,66 €		25.4	3	20	10	10	5	40	9	65.4	49	33	–	3D
K0776.10050	16,85 €		25.4	3	20	10	10	5	50	9	75.4	59	33	–	3D
K0776.10060	16,85 €		25.4	3	20	10	10	5	60	9	85.4	69	33	–	3D
K0776.10070	18,16 €		25.4	3	20	10	10	5	70	9	95.4	79	33	–	3D
K0776.10080	18,16 €		25.4	3	20	10	10	5	80	9	105.4	89	33	–	3D
K0776.10090	18,75 €		25.4	3	20	10	10	5	90	9	115.4	99	33	–	3D
K0776.10100	18,75 €		25.4	3	20	10	10	5	100	9	125.4	109	33	–	3D
K0776.12030	17,57 €		25.4	3	24	12	12	6	30	9	55.4	39	48	–	3D
K0776.12035	17,87 €		25.4	3	24	12	12	6	35	9	60.4	44	48	–	3D
K0776.12040	17,87 €		25.4	3	24	12	12	6	40	9	65.4	49	48	–	3D
K0776.12050	18,52 €		25.4	3	24	12	12	6	50	9	75.4	59	48	–	3D
Objednací kód	Základná cena bez DPH	Objednat	B	B1	D	D1‎	Montážní otvor H11	H	L	L1	L2	L5	Smyková síla dvoustřižná max.kN	Roztahovací síla F N	CAD
K0776.12060	18,52 €		25.4	3	24	12	12	6	60	9	85.4	69	48	–	3D
K0776.12070	19,48 €		25.4	3	24	12	12	6	70	9	95.4	79	48	–	3D
K0776.12080	19,48 €		25.4	3	24	12	12	6	80	9	105.4	89	48	–	3D
K0776.12090	20,92 €		25.4	3	24	12	12	6	90	9	115.4	99	48	–	3D
K0776.12100	20,92 €		25.4	3	24	12	12	6	100	9	125.4	109	48	–	3D
K0776.12110	21,39 €		25.4	3	24	12	12	6	110	9	135.4	119	48	–	3D
K0776.12120	21,39 €		25.4	3	24	12	12	6	120	9	145.4	129	48	–	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
