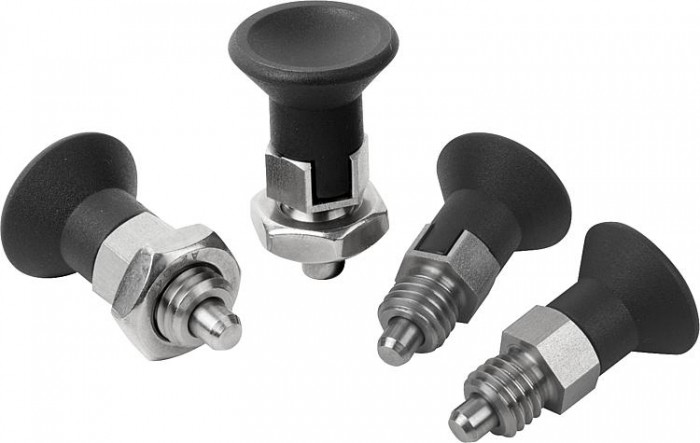

Aretačné čapy krátke prevedenie

Popis tovaru

Kód:	K0748
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretačné čapy krátke prevedenie | K0748
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K0748 Aretační čepy krátké provedení

Varianty
Technické parametre

Material	Ocelové provedení: Aretační kolík nekalený. Závitové pouzdro. Aretační kolík 1.4305. Nerezové provedení: Aretační kolík nekalený. Závitové pouzdro 1.4305. Aretační kolík 1.4305. Úchytka hřibovitého tvaru: tmavošedý termoplast.
Provedení:	Ocelové provedení: Aretační kolík netvrzený. Závitové pouzdro, modře pasivované. Aretační kolík bez povrchové úpravy. Nerezové provedení: Aretační kolík, nekalený. Ocelové části bez povrchové úpravy.
Upozornění	Aretační čepy se užívají tam, kde je třeba zabránit změně aretačního nastavení působením příčných sil. Teprve po ručním vysunutí čepu je možné nastavit jinou aretační polohu. Aretační čepy s normálním závitem a nebroušenými a nekalenými aretačními kolíky jsou cenově výhodnou alternativou ke stávajícím aretačním čepům. Pro mnoho použití je však tato přesnost dostačující. Na základě malých výrobních tolerancí jsou výrobky navíc necitlivé vůči chybám souososti, které se mohou vyskytovat při vyrovnání aretačních čepů vůči otvoru v protikusu. Při montáži je třeba dbát na uvedený max. utahovací moment.
Na vyžádání	Nadstandardní provedení.
Odkaz na výkres	Provedení A: bez aretační drážky, bez protimatice Provedení B: bez aretační drážky, s protimaticí Provedení C: s aretační drážkou, bez protimatice Provedení D: s aretační drážkou, s protimaticí

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní tělesa	D	D1	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm	CAD
K0748.01004060	na dotaz	Poptat cenu	A	ocel	4	M06	18	29.5	6	6	4	10	–	1	3.5	9	2	3D
K0748.01004061	na dotaz	Poptat cenu	A	ocel	4	M06×0,75	18	29.5	6	6	4	10	–	1	3.5	9	2	3D
K0748.01004080	4,01 €		A	ocel	4	M08	18	29.5	6	6	4	10	–	1	3.5	9	2	.step
K0748.01004081	na dotaz	Poptat cenu	A	ocel	4	M08×1	18	29.5	6	6	4	10	–	1	3.5	9	2	3D
K0748.01105080	na dotaz	Poptat cenu	A	ocel	5	M08	21	34.5	8	7	5	13	–	1.3	6	12	7	3D
K0748.01105081	na dotaz	Poptat cenu	A	ocel	5	M08×1	21	34.5	8	7	5	13	–	1.3	6	12	7	3D
K0748.01105100	4,07 €		A	ocel	5	M10	21	34.5	8	7	5	13	–	1.3	6	12	7	.step
K0748.01105101	na dotaz	Poptat cenu	A	ocel	5	M10×1	21	34.5	8	7	5	13	–	1.3	6	12	7	3D
K0748.01206100	na dotaz	Poptat cenu	A	ocel	6	M10	25	41.7	10	8	6	14	–	1.8	6	12	15	3D
K0748.01206101	na dotaz	Poptat cenu	A	ocel	6	M10×1	25	41.7	10	8	6	14	–	1.8	6	12	15	3D
K0748.01206120	4,76 €		A	ocel	6	M12	25	41.7	10	8	6	14	–	1.8	6	12	15	.step
K0748.01206121	na dotaz	Poptat cenu	A	ocel	6	M12×1,5	25	41.7	10	8	6	14	–	1.8	6	12	15	3D
K0748.01308120	na dotaz	Poptat cenu	A	ocel	8	M12	33	54	12	10	8	19	–	2.3	6	13	20	3D
K0748.01308121	na dotaz	Poptat cenu	A	ocel	8	M12×1,5	33	54	12	10	8	19	–	2.3	6	13	20	3D
K0748.01308160	5,01 €		A	ocel	8	M16	33	54	12	10	8	19	–	2.3	6	13	20	.step
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní tělesa	D	D1	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm	CAD
K0748.01308161	na dotaz	Poptat cenu	A	ocel	8	M16×1,5	33	54	12	10	8	19	–	2.3	6	13	20	3D
K0748.01903060	3,99 €		A	ocel	3	M06	14	25.5	6	5	3.5	8	–	0.8	3.5	8	2	.step
K0748.01903061	na dotaz	Poptat cenu	A	ocel	3	M06×0,75	14	25.5	6	5	3.5	8	–	0.8	3.5	8	2	3D
K0748.11004060	na dotaz	Poptat cenu	A	nerezová ocel	4	M06	18	29.5	6	6	4	10	–	1	3.5	9	2	3D
K0748.11004061	na dotaz	Poptat cenu	A	nerezová ocel	4	M06×0,75	18	29.5	6	6	4	10	–	1	3.5	9	2	3D
K0748.11004080	4,20 €		A	nerezová ocel	4	M08	18	29.5	6	6	4	10	–	1	3.5	9	2	.step
K0748.11004081	na dotaz	Poptat cenu	A	nerezová ocel	4	M08×1	18	29.5	6	6	4	10	–	1	3.5	9	2	3D
K0748.11105080	na dotaz	Poptat cenu	A	nerezová ocel	5	M08	21	34.5	8	7	5	13	–	1.3	6	12	7	3D
K0748.11105081	na dotaz	Poptat cenu	A	nerezová ocel	5	M08×1	21	34.5	8	7	5	13	–	1.3	6	12	7	3D
K0748.11105100	4,90 €		A	nerezová ocel	5	M10	21	34.5	8	7	5	13	–	1.3	6	12	7	.step
K0748.11105101	na dotaz	Poptat cenu	A	nerezová ocel	5	M10×1	21	34.5	8	7	5	13	–	1.3	6	12	7	3D
K0748.11206100	na dotaz	Poptat cenu	A	nerezová ocel	6	M10	25	41.7	10	8	6	14	–	1.8	6	12	15	3D
K0748.11206101	na dotaz	Poptat cenu	A	nerezová ocel	6	M10×1	25	41.7	10	8	6	14	–	1.8	6	12	15	3D
K0748.11206120	5,67 €		A	nerezová ocel	6	M12	25	41.7	10	8	6	14	–	1.8	6	12	15	.step
K0748.11206121	na dotaz	Poptat cenu	A	nerezová ocel	6	M12×1,5	25	41.7	10	8	6	14	–	1.8	6	12	15	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní tělesa	D	D1	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm	CAD
K0748.11308120	na dotaz	Poptat cenu	A	nerezová ocel	8	M12	33	54	12	10	8	19	–	2.3	6	13	20	3D
K0748.11308121	na dotaz	Poptat cenu	A	nerezová ocel	8	M12×1,5	33	54	12	10	8	19	–	2.3	6	13	20	3D
K0748.11308160	7,27 €		A	nerezová ocel	8	M16	33	54	12	10	8	19	–	2.3	6	13	20	.step
K0748.11308161	na dotaz	Poptat cenu	A	nerezová ocel	8	M16×1,5	33	54	12	10	8	19	–	2.3	6	13	20	3D
K0748.11903060	4,17 €		A	nerezová ocel	3	M06	14	25.5	6	5	3.5	8	–	0.8	3.5	8	2	.step
K0748.11903061	na dotaz	Poptat cenu	A	nerezová ocel	3	M06×0,75	14	25.5	6	5	3.5	8	–	0.8	3.5	8	2	3D
K0748.02004060	na dotaz	Poptat cenu	B	ocel	4	M06	18	29.5	6	6	4	10	10	1	3.5	9	2	3D
K0748.02004061	na dotaz	Poptat cenu	B	ocel	4	M06×0,75	18	29.5	6	6	4	10	10	1	3.5	9	2	3D
K0748.02004080	4,09 €		B	ocel	4	M08	18	29.5	6	6	4	10	13	1	3.5	9	2	.step
K0748.02004081	na dotaz	Poptat cenu	B	ocel	4	M08×1	18	29.5	6	6	4	10	13	1	3.5	9	2	3D
K0748.02105080	na dotaz	Poptat cenu	B	ocel	5	M08	21	34.5	8	7	5	13	13	1.3	6	12	7	3D
K0748.02105081	na dotaz	Poptat cenu	B	ocel	5	M08×1	21	34.5	8	7	5	13	13	1.3	6	12	7	3D
K0748.02105100	4,17 €		B	ocel	5	M10	21	34.5	8	7	5	13	17	1.3	6	12	7	.step
K0748.02105101	na dotaz	Poptat cenu	B	ocel	5	M10×1	21	34.5	8	7	5	13	17	1.3	6	12	7	3D
K0748.02206100	na dotaz	Poptat cenu	B	ocel	6	M10	25	41.7	10	8	6	14	17	1.8	6	12	15	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Materiál základní tělesa	D	D1	D2	L	L1	L2	Zdvih S	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Utahovací moment max. Nm	CAD
K0748.02206101	na dotaz	Poptat cenu	B	ocel	6	M10×1	25	41.7	10	8	6	14	17	1.8	6	12	15	3D
K0748.02206120	4,85 €		B	ocel	6	M12	25	41.7	10	8	6	14	19	1.8	6	12	15	.step
K0748.02206121	na dotaz	Poptat cenu	B	ocel	6	M12×1,5	25	41.7	10	8	6	14	19	1.8	6	12	15	3D
K0748.02308120	na dotaz	Poptat cenu	B	ocel	8	M12	33	54	12	10	8	19	19	2.3	6	13	20	3D
K0748.02308121	na dotaz	Poptat cenu	B	ocel	8	M12×1,5	33	54	12	10	8	19	19	2.3	6	13	20	3D
K0748.02308160	5,05 €		B	ocel	8	M16	33	54	12	10	8	19	24	2.3	6	13	20	.step
K0748.02308161	na dotaz	Poptat cenu	B	ocel	8	M16×1,5	33	54	12	10	8	19	24	2.3	6	13	20	3D
K0748.02903060	4,04 €		B	ocel	3	M06	14	25.5	6	5	3.5	8	10	0.8	3.5	8	2	.step
K0748.02903061	na dotaz	Poptat cenu	B	ocel	3	M06×0,75	14	25.5	6	5	3.5	8	10	0.8	3.5	8	2	3D
K0748.12004060	na dotaz	Poptat cenu	B	nerezová ocel	4	M06	18	29.5	6	6	4	10	10	1	3.5	9	2	3D
K0748.12004061	na dotaz	Poptat cenu	B	nerezová ocel	4	M06×0,75	18	29.5	6	6	4	10	10	1	3.5	9	2	3D
K0748.12004080	4,23 €		B	nerezová ocel	4	M08	18	29.5	6	6	4	10	13	1	3.5	9	2	.step
K0748.12004081	na dotaz	Poptat cenu	B	nerezová ocel	4	M08×1	18	29.5	6	6	4	10	13	1	3.5	9	2	3D
K0748.12105080	na dotaz	Poptat cenu	B	nerezová ocel	5	M08	21	34.5	8	7	5	13	13	1.3	6	12	7	3D
K0748.12105081	na dotaz	Poptat cenu	B	nerezová ocel	5	M08×1	21	34.5	8	7	5	13	13	1.3	6	12	7	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
