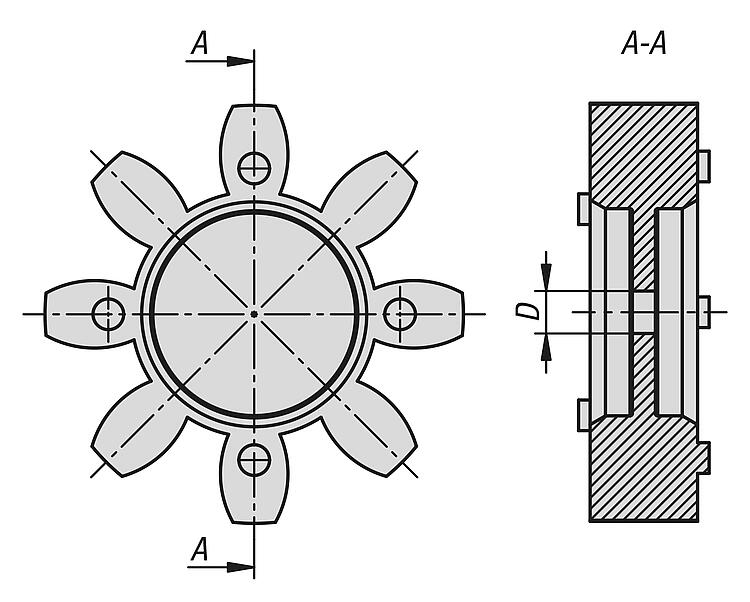

Spojovací hvězdice, bez vůle, pro elastomerové zubové spojky

Novinka

Popis produktu

Kód:	K1896
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Spojovací hvězdice, bez vůle, pro elastomerové zubové spojky | K1896
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1896 Spojovací hvězdice, bez vůle, pro elastomerové zubové spojky

Varianty
Technické parametre

Materiál	Polyuretan.
Provedení	Spojovací hvězdice, modrá 80 Shore A. Spojovací hvězdice, žlutá 92 Shore A. Spojovací hvězdice, červená 98 Shore A.
Upozornění	Spojovací hvězdice slouží jako kompenzační prvek v elastomerové zubové spojce. Jako centrální prvek spojky určuje jeho vlastnosti. Spojovací hvězdice jsou k dispozici v různých stupních tvrdosti. S rostoucí tvrdostí spojovací hvězdice roste přenášený krouticí moment a tuhost; s klesající tvrdostí roste posunovací schopnost a tlumení. Díky předpětí spojovacích hvězdic v nábojích spojky je tato varianta bez vůle.
Teplotní rozsah	Modrá 80 Shore A: –50 °C až +80 °C. Krátkodobě –60°C až +120 °C. Žlutá 92 Shore A: –30 °C až +90 °C. Krátkodobě –50°C až +120 °C. Červená 98 Shore A: –30 °C až +90 °C. Krátkodobě –40°C až +120 °C.

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Velikost	Barva základního tělesa	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	D max.	CAD
K1896.0780	5,38 €		7	modrá	8,6	26	114	0,15	+0,6 / –0,3	1,1	1,4	80 Shore A	0,7	3	3D
K1896.0980	2,87 €		9	modrá	17,2	52	125	0,2	+0,8 / –0,4	1,1	3,6	80 Shore A	1,8	7	3D
K1896.1280	9,17 €		12	modrá	84,3	252	274	0,2	+0,9 / –0,4	1,1	6	80 Shore A	3	8	3D
K1896.1480	3,32 €		14	modrá	60,2	180	153	0,21	+1 / –0,5	1,1	8	80 Shore A	4	10	3D
K1896.1980	8,81 €		19	modrá	618	1065	582	0,15	+1,2 / –0,5	1,1	12	80 Shore A	6	18	3D
K1896.2480	9,71 €		24	modrá	860	1390	840	0,2	+1,4 / –0,5	1	34	80 Shore A	17	27	3D
K1896.2880	9,71 €		28	modrá	1370	2350	990	0,2	+1,5 / –0,7	1,3	92	80 Shore A	46	30	3D
K1896.0592	3,62 €		5	žlutá	5,16	16	154	0,06	+0,4 / –0,2	1	0,6	92 Shore A	0,5	3	3D
K1896.0792	2,30 €		7	žlutá	14,3	43	219	0,10	+0,6 / –0,3	1	2,4	92 Shore A	1,2	3	3D
K1896.0992	2,79 €		9	žlutá	31,5	95	262	0,15	+0,8 / –0,4	1	6	92 Shore A	3	7	3D
K1896.1292	5,01 €		12	žlutá	160,4	487	470	0,14	+0,9 / –0,4	1	10	92 Shore A	5	8	3D
K1896.1492	2,99 €		14	žlutá	114,6	344	336	0,15	+1 / –0,5	1	5	92 Shore A	7,5	10	3D
K1896.1992	5,96 €		19	žlutá	1090	1815	1120	0,1	+1,2 / –0,5	1	24	92 Shore A	12	18	3D
K1896.2492	6,40 €		24	žlutá	2300	5130	1900	0,15	+1,4 / –0,5	1	70	92 Shore A	35	27	3D
K1896.2892	7,05 €		28	žlutá	4080	6745	1780	0,15	+1,5 / –0,7	1	190	92 Shore A	95	30	3D
Objednávací kód	Základná cena bez DPH	Objednať	Velikost	Barva základního tělesa	Tuhost v krutu statická Nm/rad	Tuhost v krutu dynamická Nm/rad	Tuhost pružiny radiální (N/mm)	max. odchylka hřídele radiální (mm)	max. odchylka hřídele axiální (mm)	max. úhlový posun (°)	max. krouticí moment Nm	Spojovací hvězdice tvrdost	Jmenovitý krouticí moment Nm	D max.	CAD
K1896.3892	9,06 €		38	žlutá	11800	21850	4400	0,12	+1,8 / –0,7	0,9	650	92 Shore A	325	38	3D
K1896.4292	14,10 €		42	žlutá	10870	20500	4100	0,19	+2 / –1	1	530	92 Shore A	265	46	3D
K1896.4892	16,54 €		48	žlutá	12968	22800	4500	0,23	+2,1 / –1	1	620	92 Shore A	310	51	3D
K1896.0798	2,30 €		7	červená	22,9	69	421	0,10	+0,6 / –0,3	1	4	98 Shore A	2	3	3D
K1896.0998	2,79 €		9	červená	51,6	155	518	0,1	+0,8 / –0,4	0,9	10	98 Shore A	5	7	3D
K1896.1298	5,01 €		12	červená	240,7	718	846	0,08	+0,9 / –0,4	0,9	18	98 Shore A	9	8	3D
K1896.1498	2,99 €		14	červená	171,9	513	654	0,09	+1 / –0,5	0,9	25	98 Shore A	12,5	10	3D
K1896.1998	5,96 €		19	červená	1512	2540	2010	0,06	+1,2 / –0,5	0,9	42	98 Shore A	21	18	3D
K1896.2498	6,40 €		24	červená	3700	8130	2940	0,11	+1,4 / –0,5	0,9	120	98 Shore A	60	27	3D
K1896.2898	7,05 €		28	červená	6410	9920	3200	0,11	+1,5 / –0,7	0,9	320	98 Shore A	160	30	3D
K1896.3898	9,06 €		38	červená	26300	40335	6474	0,09	+1,8 / –0,7	0,8	810	98 Shore A	405	38	3D
K1896.4298	14,10 €		42	červená	21594	37692	5940	0,14	+2 / –1	0,9	900	98 Shore A	450	46	3D
K1896.4898	16,54 €		48	červená	25759	49400	6820	0,16	+2,1 / –1	0,9	1050	98 Shore A	525	51	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
