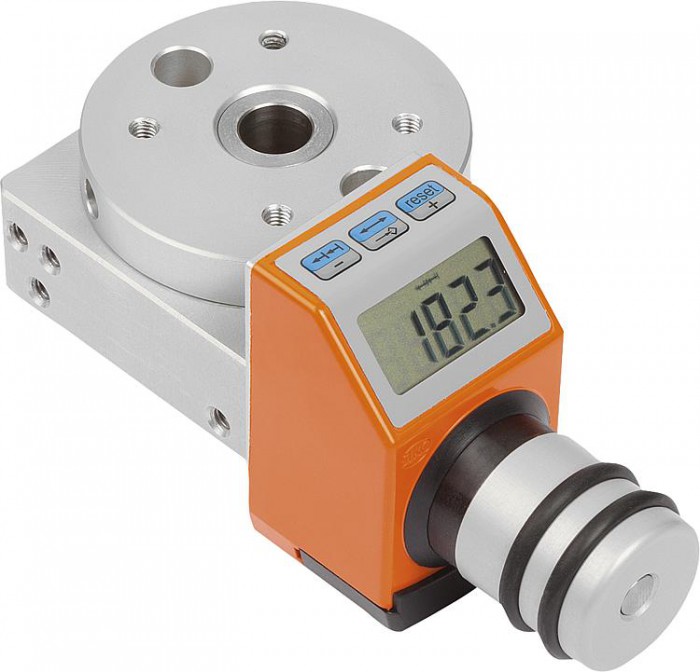

Polohovacie kruhové stoly s elektronickým ukazovateľom polohy

Popis tovaru

Kód:	21161-10
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Polohovacie kruhové stoly s elektronickým ukazovateľom polohy | 21161-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 21161–10 Polohovací kruhové stoly s elektronickým ukazatelem polohy

Varianty
Technické parametre

Material	Základní těleso a kruhový stůl hliníková slitina, eloxovaná. Vřeteno ocelové, cementováno a kaleno. Uložení hřídele v kluzném ložisku, bezúdržbové. Ukazatel polohy z plastu.
Odkaz na výkres	Montážní poloha ukazatele polohy: a) nahoře (standard) b) vpravo c) dole d) vlevo Všechna zapuštění podle DIN 74-Bm (D6)
Provedení:	Radiální vůle otočné osy < 0,015 mm. Axiální vůle otočné osy < 0,02 mm. Přesnost reprodukce < 0,05°. Vřeteno samojistící.

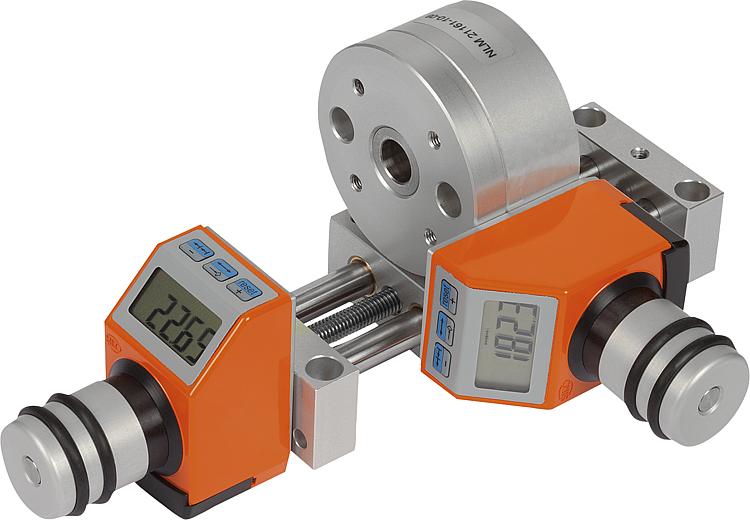

Upozornění	Dráha nastavení činí 360°, bez koncového dorazu. Ukazatel polohy počítá v krocích po 0,1 ve směru hodinových ručiček. Úhel otáčení je zobrazen přímo na velkém LCD displeji. Kruhový stůl se přitom pohybuje proti směru hodinových ručiček. Reset, nastavení kótovacího řetězce a offsetu lze provádět prostřednictvím klávesnice. Životnost baterie je 2 roky. Výměna baterie je rychlá a jednoduchá. Montážní polohu ukazatele polohy lze pomocí šroubu zafixovat ve 4 polohách. Převodový poměr: 21161–10–08 = 50:1 21161–10–12 = 55:1 21161–10–25 = 50:1 Kruhový polohovací stůl lze v příslušné konstrukční velikosti jednoduše kombinovat na stavebnicovém principu.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	D	d1	d2	D3	D4	D5	D6	H	H1	H2	H3	L	L1	L2	L3	F1 N	F2 N	F3 N	M1 Nm	.step
21161-10-08	609,56 €		26	23mm	54mm	36	10	M4×6	4	30mm	14mm	9mm	6mm	86	17	29	36	500	500	200	3	.step
21161-10-12	668,65 €		26	23mm	80mm	60	15	M6×9	6	40mm	17,5mm	12mm	6mm	99	31	60	60	500	500	200	5	.step
21161-10-25	1 363,49 €		51	46mm	150mm	130	40	–	10,4	75mm	35mm	18mm	12mm	161	53	80	130	1000	1000	500	10	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
