Aretační čepy s páčkou, nerezové s dorazem

Novinka

Popis tovaru

Kód:	03099-22
Výrobca:	norelem
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Aretační čepy s páčkou, nerezové s dorazem | 03099-22
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list 03099–22 Aretační čepy s páčkou, nerezové s dorazem

Varianty
Technické parametre

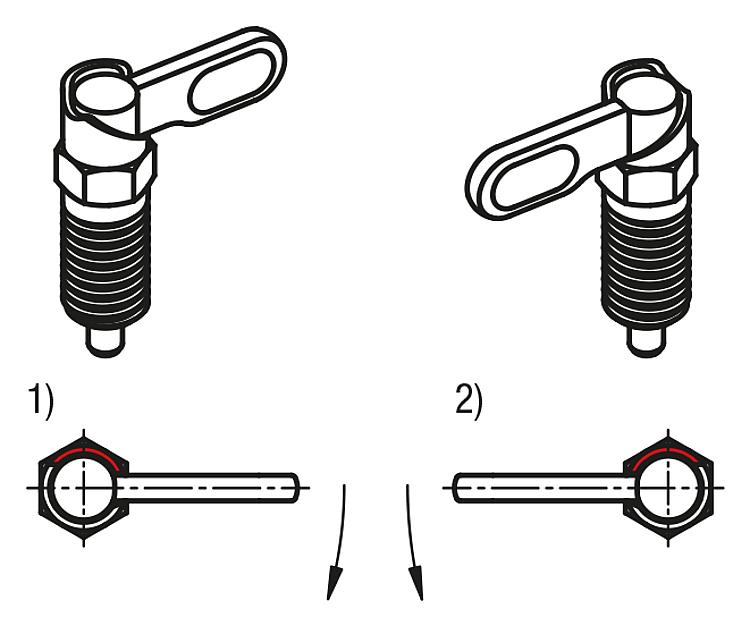

Popis výrobku	Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací vrub způsobí, že závora v této poloze drží a aretační kolík tak zůstane zatažený. Díky 180° dorazu se zamezí přeskočení zářezu rastru a tím zabrání opětovnému vysunutí aretačního kolíku. Volbou strany dorazu (levý, pravý) se definuje smysl otáčení závory.
Materiál	Závora 1.4308. Závitové pouzdro a aretační kolík 1.4305. Tlačná pružina 1.4310. Krytka závory termoplast PA.

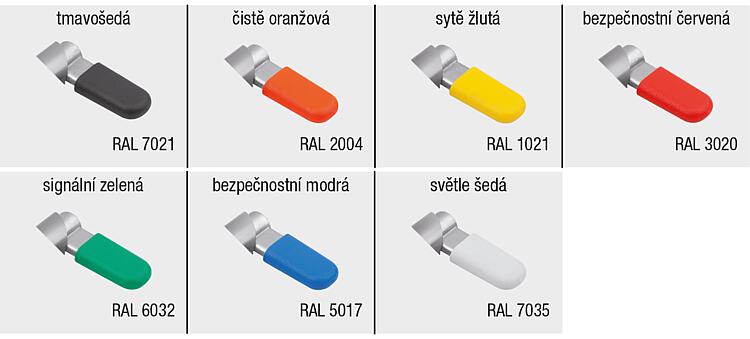

Provedení	Závitové pouzdro a závora bez povrchové úpravy. Aretační kolík broušený a bez povrchové úpravy. Tlačná pružina bez povrchové úpravy. Krytka závory v různých barvách: tmavošedá RAL 7021 oranžová RAL 2004 sytě žlutá RAL 1021 bezpečnostní červená RAL 3020 signální zelená RAL 6032 bezpečnostní modrá RAL 5017 světle šedá RAL 7035
Přednosti	Otočením závory o 180° dojde k zatažení aretačního kolíku. Volitelně s barevnými krytkami závory z plastu 180° doraz s jednostranným smyslem otáčení.
Na vyžádání	Nadstandardní provedení.
Příslušenství	Přídržné prvky 03099. Polohovací pouzdra 03099–50, 03099–60, 03099–61.

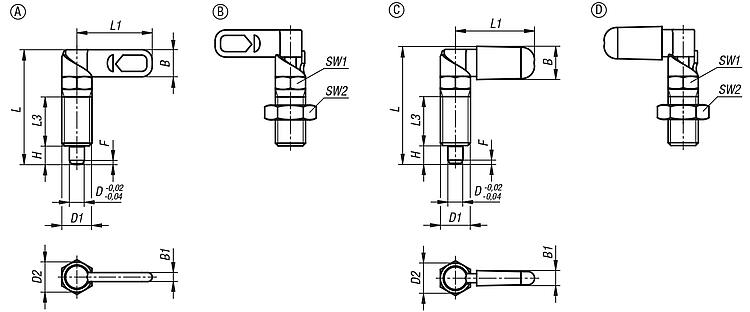

Odkaz na výkres	Provedení A: bez krytky závory, bez protimatice Provedení B: bez krytky závory, s protimaticí Provedení C: s krytkou závory, bez protimatice Provedení D: s krytkou závory, s protimaticí doraz levý doraz pravý

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03099-22-11040410	18,28 €		A	levé	–	4	M10	10	38.5	25	15	9	3	6	10	–	1	8	14	3D
03099-22-11040510	na dotaz	Poptat cenu	A	levé	–	5	M10	10	38.5	25	15	9	3	6	10	–	1.3	8	14	3D
03099-22-11040610	na dotaz	Poptat cenu	A	levé	–	6	M10	10	38.5	25	15	9	3	6	10	–	1.8	8	14	3D
03099-22-11040512	na dotaz	Poptat cenu	A	levé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.3	5	15	3D
03099-22-11040612	na dotaz	Poptat cenu	A	levé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.8	5	15	3D
03099-22-11040812	na dotaz	Poptat cenu	A	levé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	–	2.3	5	15	3D
03099-22-11040616	na dotaz	Poptat cenu	A	levé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	–	1.8	15	35	3D
03099-22-11040816	na dotaz	Poptat cenu	A	levé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.3	15	35	3D
03099-22-11041016	na dotaz	Poptat cenu	A	levé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.8	15	35	3D
03099-22-110408201	na dotaz	Poptat cenu	A	levé	–	8	M20×1,5	20	71	50	30	18	6	12	20	–	2.3	20	60	3D
03099-22-110410201	na dotaz	Poptat cenu	A	levé	–	10	M20×1,5	20	71	50	30	18	6	12	20	–	2.8	20	60	3D
03099-22-110412201	na dotaz	Poptat cenu	A	levé	–	12	M20×1,5	20	71	50	30	18	6	12	20	–	3	20	60	3D
03099-22-21040410	na dotaz	Poptat cenu	A	pravé	–	4	M10	10	38.5	25	15	9	3	6	10	–	1	8	14	3D
03099-22-21040510	na dotaz	Poptat cenu	A	pravé	–	5	M10	10	38.5	25	15	9	3	6	10	–	1.3	8	14	3D
03099-22-21040610	na dotaz	Poptat cenu	A	pravé	–	6	M10	10	38.5	25	15	9	3	6	10	–	1.8	8	14	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03099-22-21040512	na dotaz	Poptat cenu	A	pravé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.3	5	15	3D
03099-22-21040612	na dotaz	Poptat cenu	A	pravé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	–	1.8	5	15	3D
03099-22-21040812	na dotaz	Poptat cenu	A	pravé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	–	2.3	5	15	3D
03099-22-21040616	na dotaz	Poptat cenu	A	pravé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	–	1.8	15	35	3D
03099-22-21040816	na dotaz	Poptat cenu	A	pravé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.3	15	35	3D
03099-22-21041016	na dotaz	Poptat cenu	A	pravé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	–	2.8	15	35	3D
03099-22-210408201	na dotaz	Poptat cenu	A	pravé	–	8	M20×1,5	20	71	50	30	18	6	12	20	–	2.3	20	60	3D
03099-22-210410201	na dotaz	Poptat cenu	A	pravé	–	10	M20×1,5	20	71	50	30	18	6	12	20	–	2.8	20	60	3D
03099-22-210412201	na dotaz	Poptat cenu	A	pravé	–	12	M20×1,5	20	71	50	30	18	6	12	20	–	3	20	60	3D
03099-22-11050410	na dotaz	Poptat cenu	B	levé	–	4	M10	10	38.5	25	15	9	3	6	10	17	1	8	14	3D
03099-22-11050510	na dotaz	Poptat cenu	B	levé	–	5	M10	10	38.5	25	15	9	3	6	10	17	1.3	8	14	3D
03099-22-11050610	na dotaz	Poptat cenu	B	levé	–	6	M10	10	38.5	25	15	9	3	6	10	17	1.8	8	14	3D
03099-22-11050512	na dotaz	Poptat cenu	B	levé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.3	5	15	3D
03099-22-11050612	na dotaz	Poptat cenu	B	levé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.8	5	15	3D
03099-22-11050812	na dotaz	Poptat cenu	B	levé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	19	2.3	5	15	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03099-22-11050616	na dotaz	Poptat cenu	B	levé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	24	1.8	15	35	3D
03099-22-11050816	na dotaz	Poptat cenu	B	levé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.3	15	35	3D
03099-22-11051016	na dotaz	Poptat cenu	B	levé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.8	15	35	3D
03099-22-110508201	na dotaz	Poptat cenu	B	levé	–	8	M20×1,5	20	71	50	30	18	6	12	20	30	2.3	20	60	3D
03099-22-110510201	na dotaz	Poptat cenu	B	levé	–	10	M20×1,5	20	71	50	30	18	6	12	20	30	2.8	20	60	3D
03099-22-110512201	na dotaz	Poptat cenu	B	levé	–	12	M20×1,5	20	71	50	30	18	6	12	20	30	3	20	60	3D
03099-22-21050410	na dotaz	Poptat cenu	B	pravé	–	4	M10	10	38.5	25	15	9	3	6	10	17	1	8	14	3D
03099-22-21050510	na dotaz	Poptat cenu	B	pravé	–	5	M10	10	38.5	25	15	9	3	6	10	17	1.3	8	14	3D
03099-22-21050610	na dotaz	Poptat cenu	B	pravé	–	6	M10	10	38.5	25	15	9	3	6	10	17	1.8	8	14	3D
03099-22-21050512	na dotaz	Poptat cenu	B	pravé	–	5	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.3	5	15	3D
03099-22-21050612	na dotaz	Poptat cenu	B	pravé	–	6	M12	12	47.4	30	19	10.8	3.6	8	12	19	1.8	5	15	3D
03099-22-21050812	na dotaz	Poptat cenu	B	pravé	–	8	M12	12	47.4	30	19	10.8	3.6	8	12	19	2.3	5	15	3D
03099-22-21050616	na dotaz	Poptat cenu	B	pravé	–	6	M16	16	61.2	40	26	14.4	4.8	10	16	24	1.8	15	35	3D
03099-22-21050816	na dotaz	Poptat cenu	B	pravé	–	8	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.3	15	35	3D
03099-22-21051016	na dotaz	Poptat cenu	B	pravé	–	10	M16	16	61.2	40	26	14.4	4.8	10	16	24	2.8	15	35	3D
Objednací kód	Základná cena bez DPH	Objednat	Provedení	Provedení 2	Barva komponenty	D	D1	D2	L	L1	L3	B	B1	H	SW1	SW2	F x 30°	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	CAD
03099-22-210508201	na dotaz	Poptat cenu	B	pravé	–	8	M20×1,5	20	71	50	30	18	6	12	20	30	2.3	20	60	3D
03099-22-210510201	na dotaz	Poptat cenu	B	pravé	–	10	M20×1,5	20	71	50	30	18	6	12	20	30	2.8	20	60	3D
03099-22-210512201	na dotaz	Poptat cenu	B	pravé	–	12	M20×1,5	20	71	50	30	18	6	12	20	30	3	20	60	3D
03099-22-11060410	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	4	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1	8	14	3D
03099-22-11060510	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	5	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1.3	8	14	3D
03099-22-11060610	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	6	M10	10	39.5	26.3	15	10.9	4.9	6	10	–	1.8	8	14	3D
03099-22-11060512	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	5	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	1.3	5	15	3D
03099-22-11060612	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	6	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	1.8	5	15	3D
03099-22-11060812	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	8	M12	12	48.4	31.1	19	12.9	5.7	8	12	–	2.3	5	15	3D
03099-22-11060616	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	6	M16	16	62.8	41.5	26	16.6	7	10	16	–	1.8	15	35	3D
03099-22-11060816	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	8	M16	16	62.8	41.5	26	16.6	7	10	16	–	2.3	15	35	3D
03099-22-11061016	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	10	M16	16	62.8	41.5	26	16.6	7	10	16	–	2.8	15	35	3D
03099-22-110608201	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	8	M20×1,5	20	72.3	51.3	30	20.5	8.5	12	20	–	2.3	20	60	3D
03099-22-110610201	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	10	M20×1,5	20	72.3	51.3	30	20.5	8.5	12	20	–	2.8	20	60	3D
03099-22-110612201	na dotaz	Poptat cenu	C	levé	tmavošedá RAL 7021	12	M20×1,5	20	72.3	51.3	30	20.5	8.5	12	20	–	3	20	60	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
