Vakuový manipulátor JumboFlex
Popis produktu
Základní údaje:
- Nosnost až 50 kg
- Pro rychlou manipulaci břemen
- Pistolové ovládání pro praváky i leváky
| Kód: | JumboFlex |
|---|---|
| Výrobce: | J. Schmalz GmbH |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | 3 – 6 týdnů od objednání. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
Kontaktní formuláře
Vakuový manipulátor Jumbo/VacuMasterKe stažení
Prohlédnout katalogový list - Varianty
- Modulární systém
- Přísavkové nástavce
- Technické informace
- Další funkce
- Jeřábové systémy pro manipulátory
- Aplikace

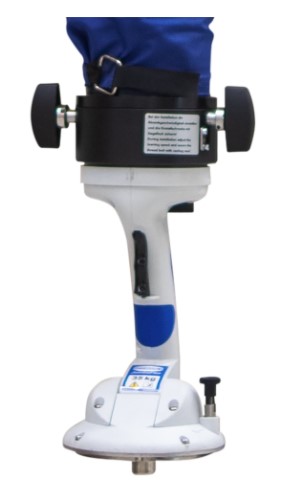

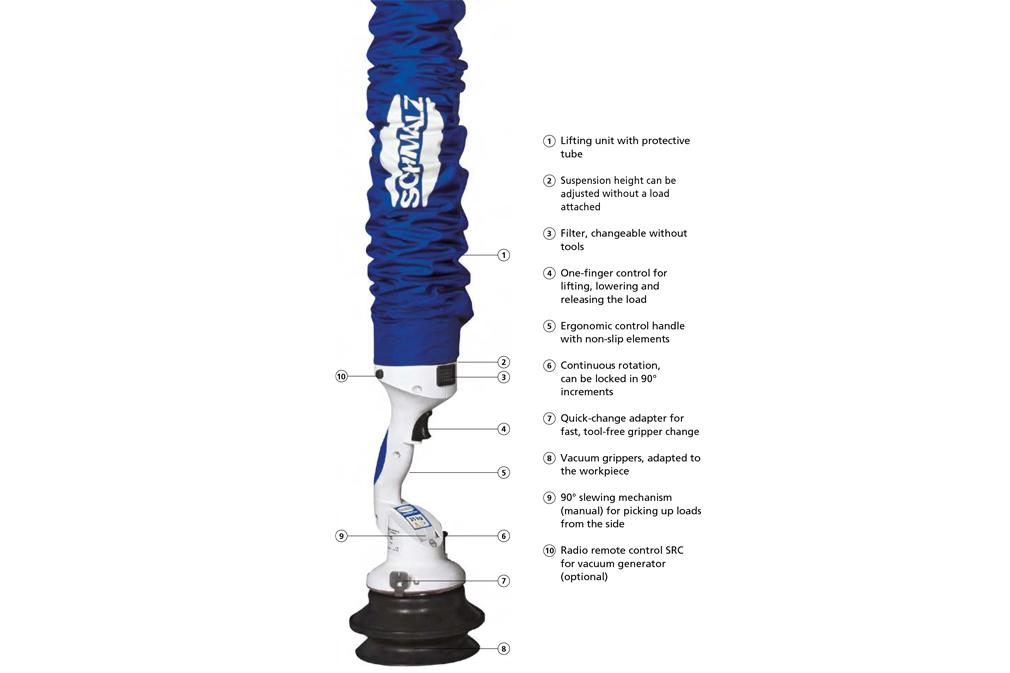

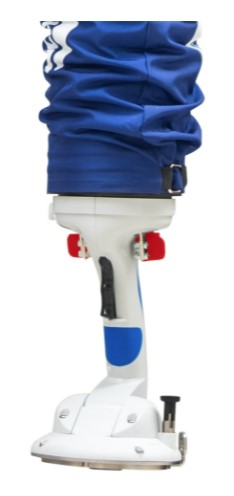

Ovládací madlo manipulátoru JumboFlex 50 s nosností 50 kg je odlišné od
ovládacího madla manipulátoru JumboFlex s maximální nosností
20 a 35 kg
Všestrannost je klíč: Schmalz nabízí přísavkové nástavce pro prakticky
každou aplikaci. S rychlovýměnným adaptérem můžete měnit nástavce
rychle a snadno.

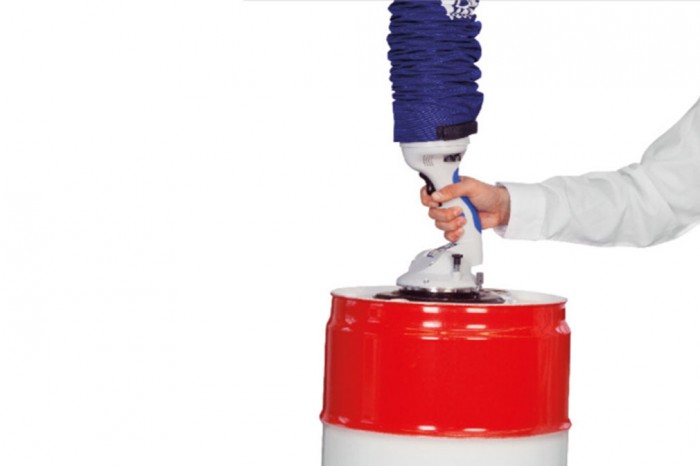

Kruhová přísavka
Pro kompaktní zboží jako jsou kartonové krabice, sudy, kbelíky a skříňky.

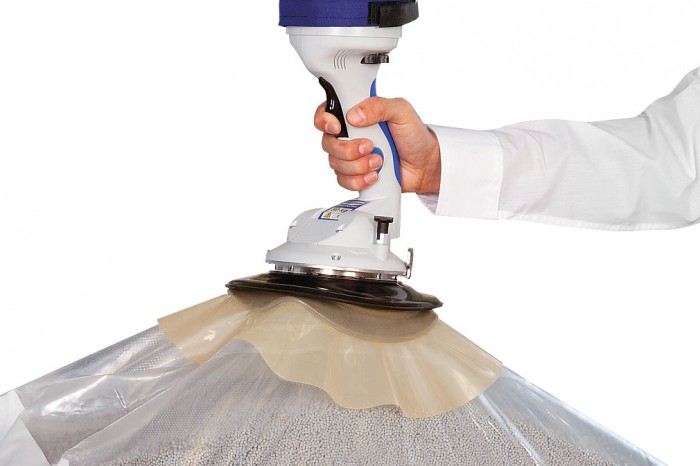

Kruhová přísavka se
sukýnkou
Pro optimální utěsnění plastových pytlů a balíků.

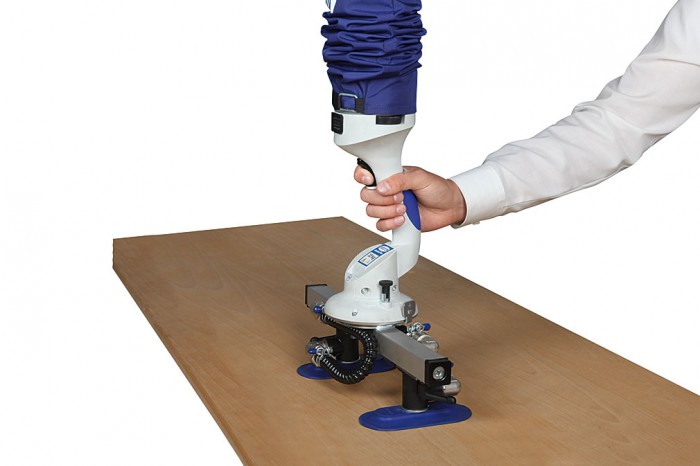

Dvojpřísavka
Pro pevně slepené nebo páskou stažené kartonové krabice a malé desky

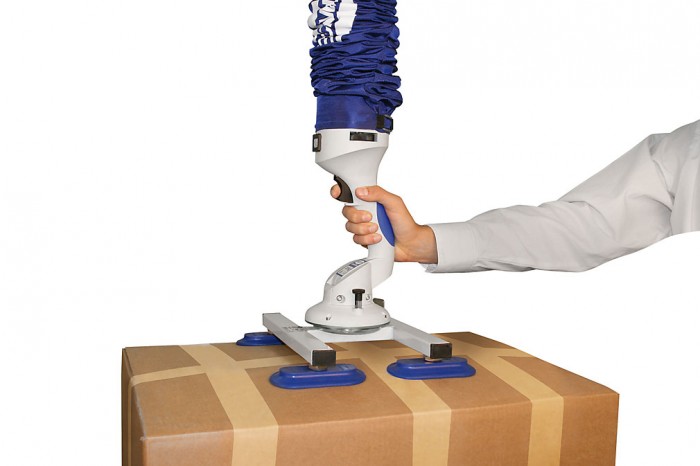

Čtyřpřísavka
Pro velké kartonové krabice, dřevěné desky a jiné deskové obrobky.

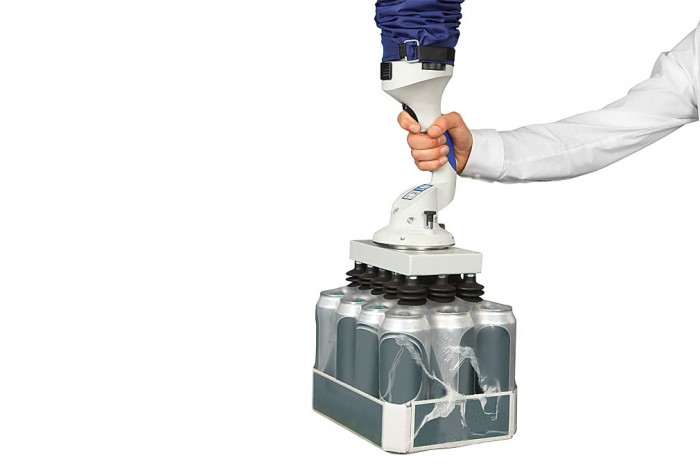

Multipřísavka
Pro nerovná břemena jako jsou nestabilní kartonové krabice. Jednotlivé přísavky kopírují nerovnost povrchu
Nástavec 2-v-1
Kombinace přísavky a mechanického háku pro zavazadla jako jsou kufry a tašky.

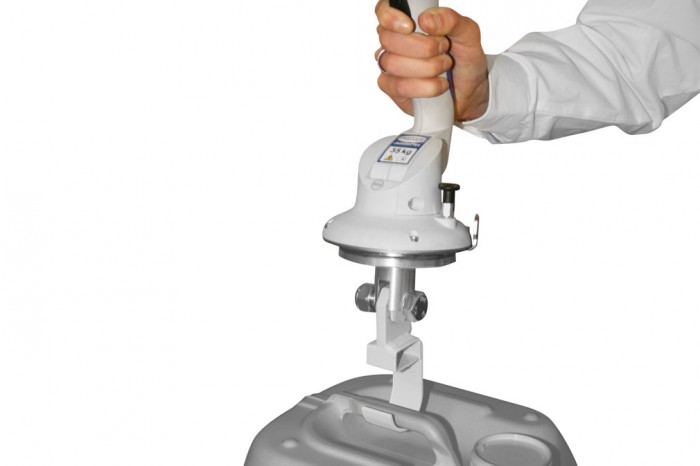

Mechanický hák
Pro mechanické uchopení kbelíků a dalších břemen s možností zavěšení na hák.

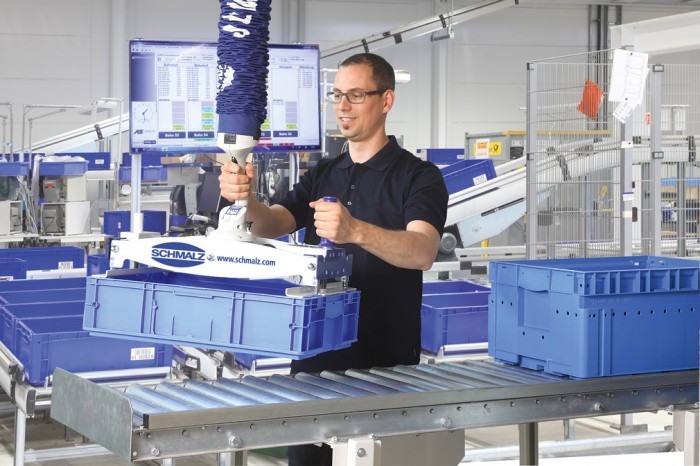

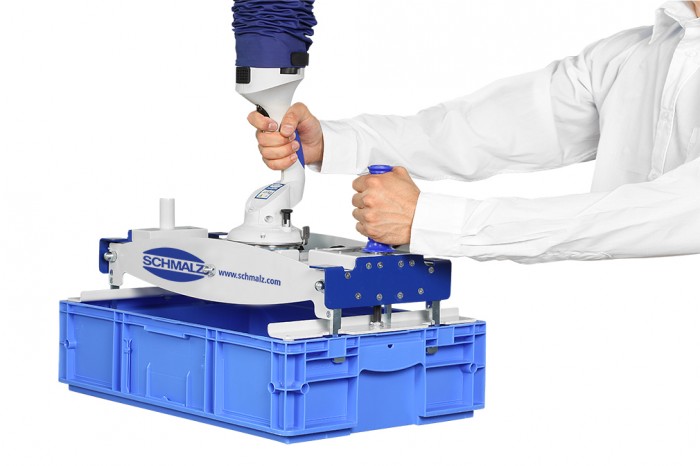

Box gripper
Pro transportní a skladovací boxy všech komerčních výrobců (VDA 4500 standard).

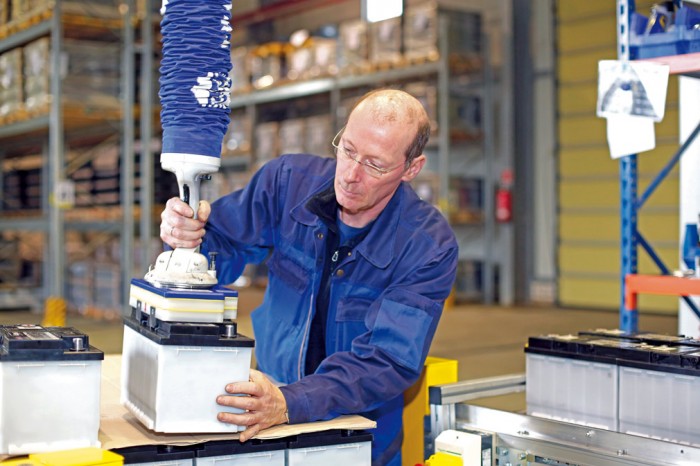

JumboFlex Battery
Přísavkový nástavec s manipulátorem jako celek pro manipulaci startovacích baterií v automobilovém průmyslu. Manipulátor lze použít pro manipulaci různých tvarů a velikosti do hmotnosti 27 kg
Hadicový manipulátor JumboFlex je díky modulárnímu designu konfigurován
podle potřeb a požadavků každé aplikace. Technické informace se mohou
lišit v závislosti na konfiguraci a typu přísavkového nástavce.

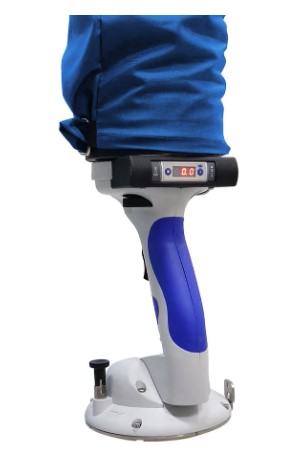

JumboFlex Weight-Control
S integrovaným vážicím zařízením lze břemena zvedat a vážit jediným
pohybem.
JumboFlex Safety+
Obouruční obsluha při upouštění pro větší bezpečnost. Možnost
snížení rychlosti spouštění, např. pro křehká břemena nebo pro
zdravotně postižené uživatele.
JumboFlex Easy-Release
Snížení zbytkového vakua pro snadné upuštění. Břemeno se uvolní
pomocí dalšího ovládacího prvku – uvolňovací páky a pouze při
úplném spuštění, např. s čtyřnásobnými grippry či grippry
s měchovými přísavkami.

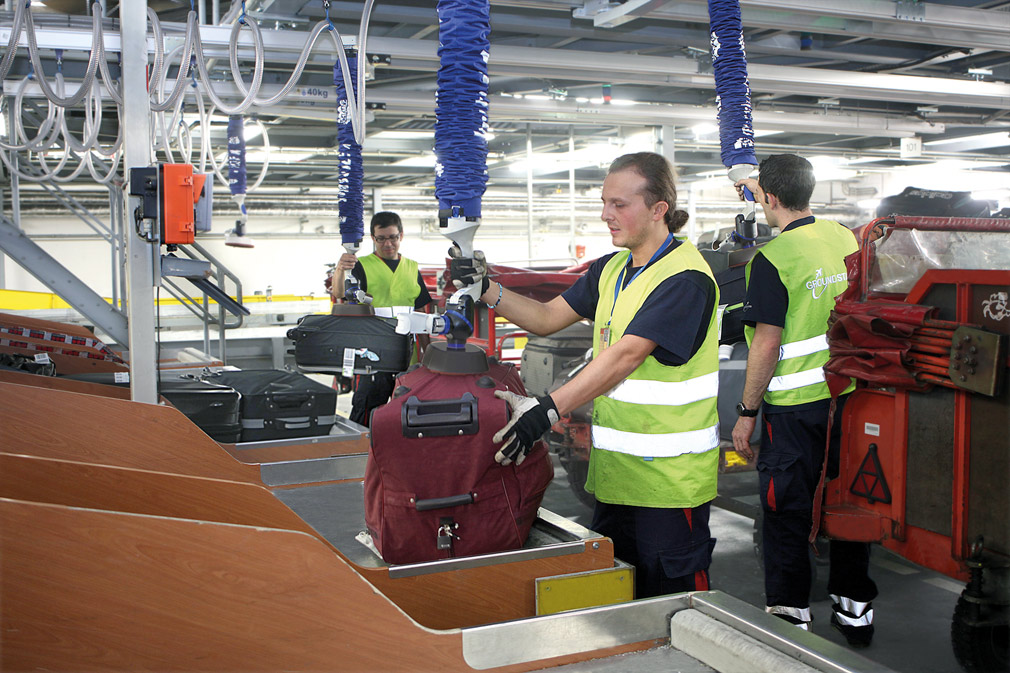

JumboFlex Quick-Release
Umožňuje úmyslné upuštění břemena během zvedání pomocí druhého
ovládacího prvku – uvolňovací páky. Pro použití při manipulaci se
zavazadly na letištích nebo v podobných aplikacích.
JumboFlex Air
Připojení stlačeného vzduchu na připojení grippru umožňuje
individuálně navržené grippre ovládat pneumaticky prostřednictvím
ovládací páky.
Jeřábové systémy jsou kompatibilní pro použití s hadicovými manipulátory Schmalz.
Lehké hliníkové podvěsné dráhy a jeřáby jsou upraveny pro práci s hadicovými manipulátory. Modulární design umožňuje jednoduchou integraci hadicových manipulátorů včetně jeřábů do Vašeho pracovního prostředí.
Detaily podvěsných systémů a jeřábů
Sloupové jeřáby
Montáž pomocí chemických kotev Nosnost až 1,000 kg K dispozici s mobilní základovou deskou (nosnost až 200 kg)

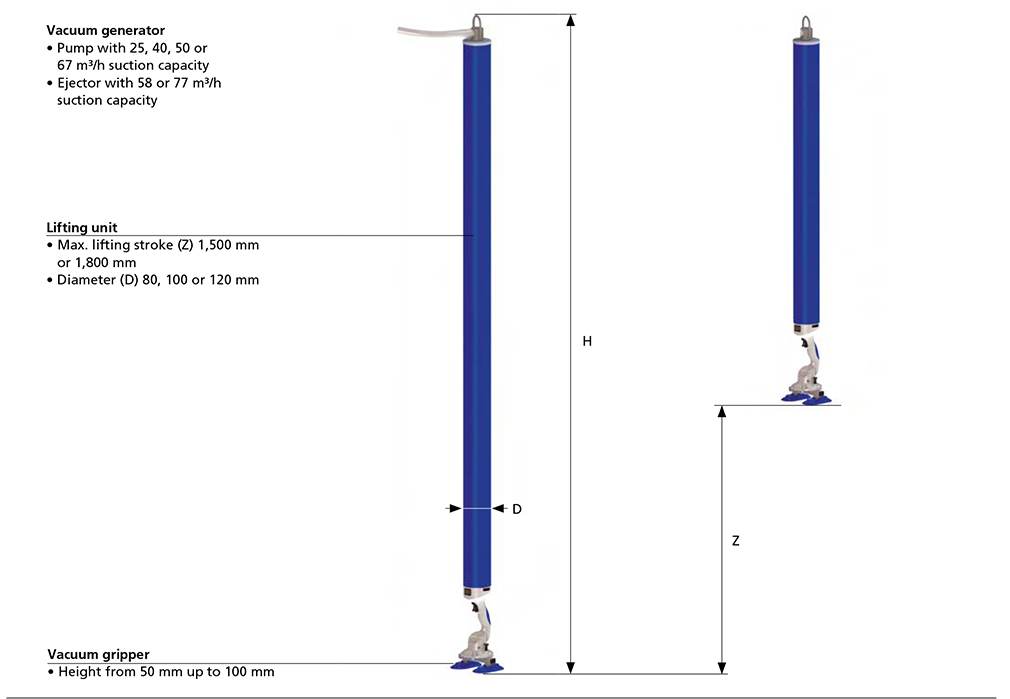

| Objednací kód | Základní cena bez DPH | Objednat | Max. lift capacity | Workpiece format min.* | Workpiece format max.* | Max. lifting speed | Max. lifting stroke Z | Height H with vacuum pump** | Height H with vacuum ejector** | Lift tube Ø D | CAD |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Flex 20 | na dotaz | 20kg | 200×200mm | 2000×1000mm | 60m/min | 1500mm | 2500mm | 2680mm | 80mm | ||
| Flex 20 | na dotaz | 20kg | 200×200mm | 2000×1000mm | 60m/min | 1800mm | 2800mm | 2980mm | 80mm | ||
| Flex 35 | na dotaz | 35kg | 200×200mm | 2000×1000mm | 60m/min | 1500mm | 2500mm | 2680mm | 100mm | ||
| Flex 35 | na dotaz | 35kg | 200×200mm | 2000×1000mm | 60m/min | 1800mm | 2500mm | 2980mm | 100mm | ||
| Flex 50 | na dotaz | 50kg | 200×200mm | 2000×1000mm | 60m/min | 1500mm | 2500mm | 2680mm | 120mm | ||
| Flex 50 | na dotaz | 50kg | 200×200mm | 2000×1000mm | 60m/min | 1800mm | 2800mm | 2980mm | 120mm | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | |||||||||||
- Závisí na vybraném přísavkovém nástavci
Přísavkový nástavec není zahrnut (celková výška = H + výška přísavkového nástavce)

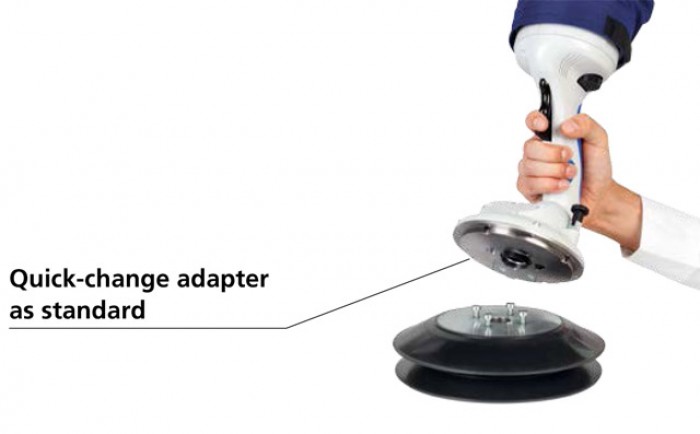

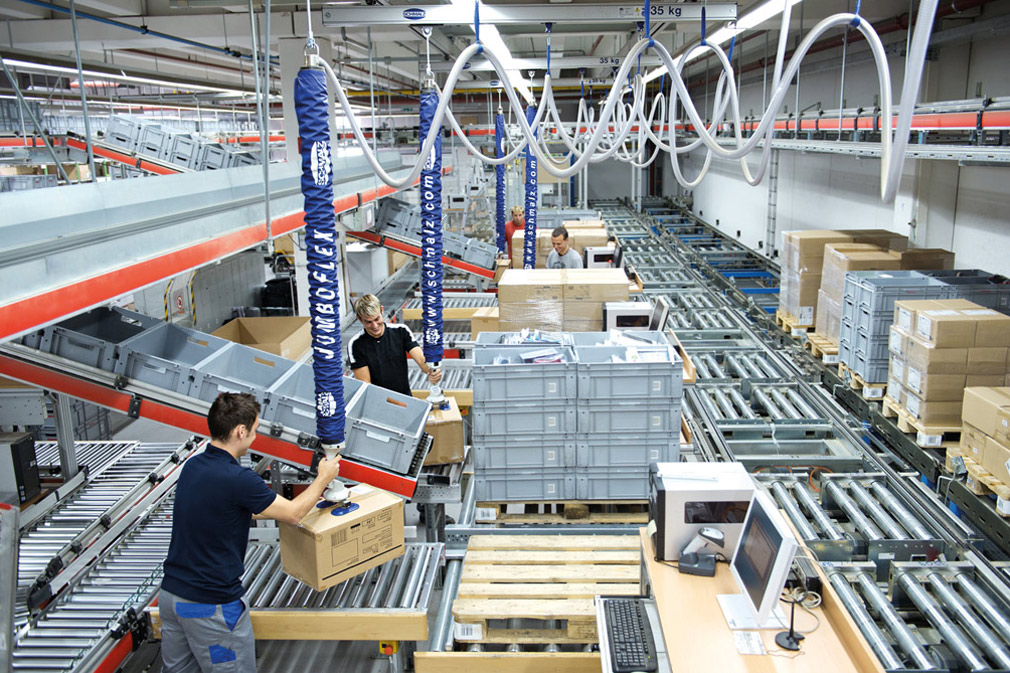

Hadicový vakouový manipulátor JumboFlex umožňuje ergonomickou manipulaci lehčího zboží do 50 kg s vysokou frekvencí. Ovládací madlo padne komfortně do ruky a umožňuje obsluze pracovat dlouhou dobu bez únavy. Zdvihání a pokládání břemene je s pistolovým ovládáním velmi intuitivní. JumboFlex má ve standardu rychlovýměnný adaptér, který slouží k snadné výměně přísavkových nástavců. Obrobky uchopené za svislou plochu se při zvednutí automaticky překlopí do horizontální polohy, kde mohou být otáčeny bez omezení kolem vertikální osy.
Příslušenství pro hadicové manipulátory JumboFlex

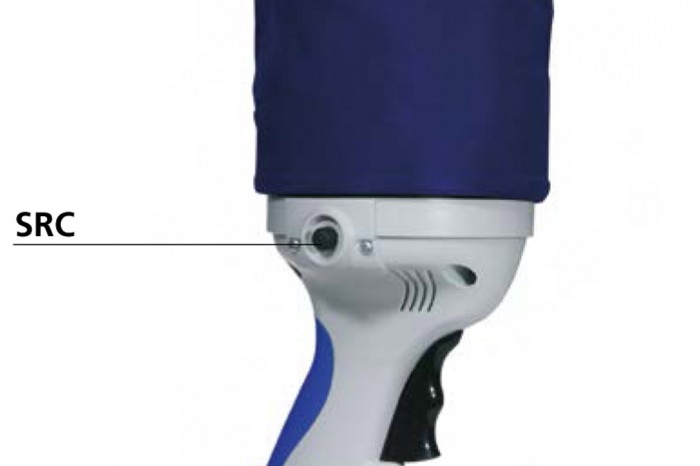

Dálkové ovládání SRC
Ušetřete až 40% energie díky
dálkovému ovládání
S dálkovým ovládáním SRC umístěným na ovládacím madle můžete vypínat a zapínat zdroj vakua. Dálkové ovládání je aktivováno stiskem tlačítka, které nepotřebuje zdroj energie díky integrovanému piezoelektrickému generátoru.

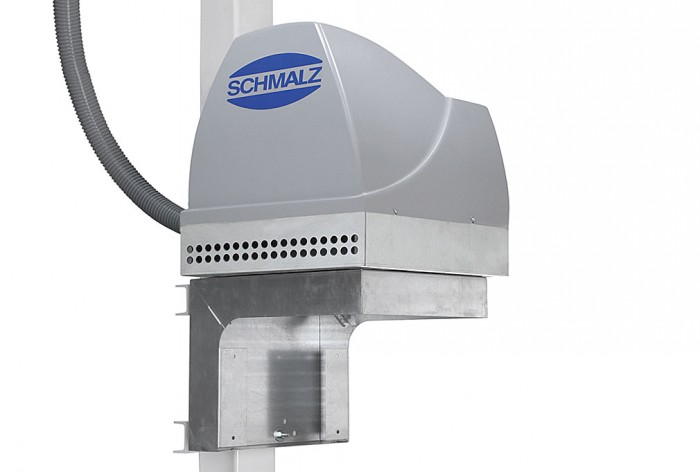

Tlumící box SBB
Snížení hladiny hluku
Tlumící box SBB snižuje hladinu hluku zdroje vakua na 65 dB(A) a chrání ho od vnějších nečistot. Box je možné instalovat libovolně na sloup jeřábu nebo na zeď.

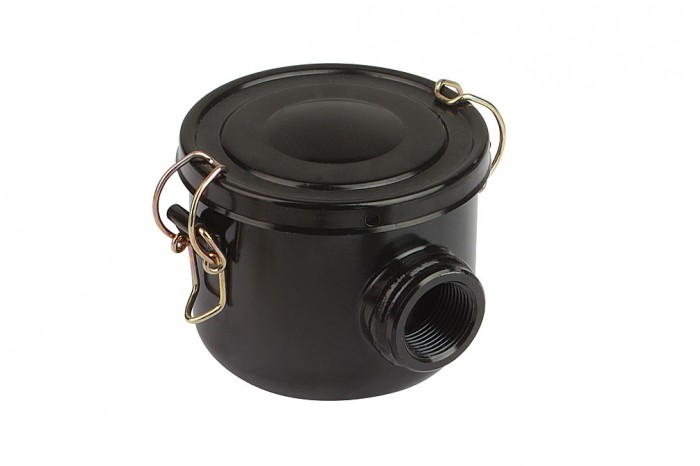

Prachový filtr STF
Ochrana proti
nečistotám
Prachový filtr STF zabraňuje částečkám prachu před vniknutím do zdroje vakua. Filtr je snadno a rychle čistitelný.

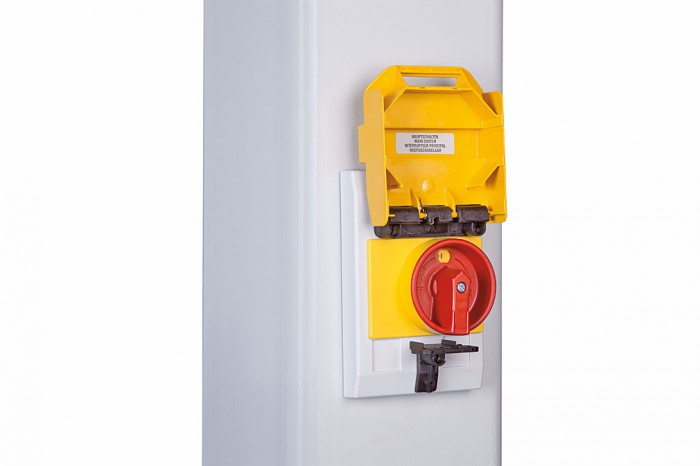

Motorový spouštěč MSS
Ochrana proti zkratu
a přetížení
Motorový spouštěč MSS zapíná a vypíná zdroj vakua a chrání ho před přetížením. Může být integrován do sloupového jeřábu Schmalz bez složitého vedení kabelů s možností uzamčení před nedovoleným spuštěním.

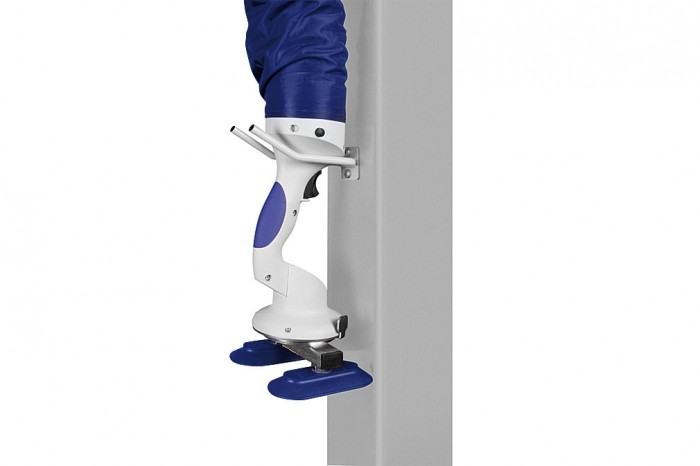

Odkladač manipulátoru AB-JU
Bezpečné odložení
Odkladač manipulátoru AB-JU se používá pro odložení manipulátoru při nečinnosti, aby se předešlo poškození manipulátoru a přísavkových nástavců.

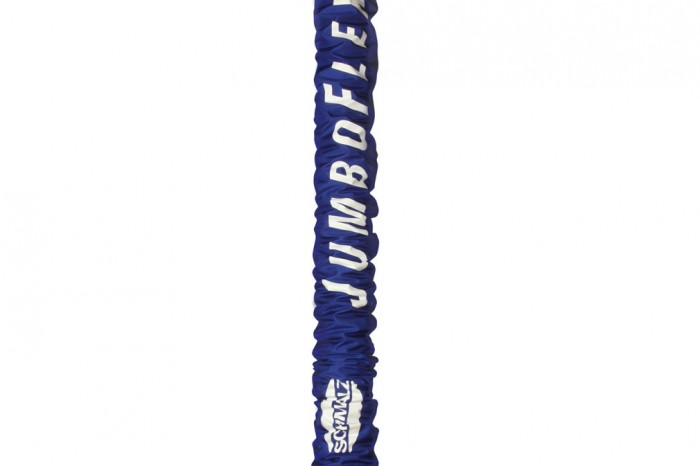

Ochranný rukáv SCHU-SCHL
Ochrana před
poškozením
Ochranný rukáv slouží jako prevence před mechanickým poškozením zdvihací hadice. Ochranný rukáv je součástí každého manipulátoru JumboFlex.
