Nástěnná ramena

Kód:	Nástěnná ramena
Výrobce:	J. Schmalz GmbH
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	3 – 6 týdnů od objednání. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

Hliníkový výložník minimalizuje potřebnou sílu

Optimální provoz s nízkým třením díky extrudovaným profilům s dutými komorami
Materiál: hliník s přírodním eloxováním (EN AW 60 63 T66)
Snadné otáčení díky nízké hmotnosti (hmotnost 3 kg / m)
snadné zarovnání pro přesné umístění nákladu
V každé dodávce jsou zahrnuty dva pevné a variabilní koncové dorazy

Vysoká úroveň ergonomie díky snadnému pohybu

Ložiska otáčení

Otáčení ramene bez námahy, dokonce i v blízkosti osy otáčení
Jednoduchá montáž, i když je v místě instalace nízký strop, díky dvěma samostatným čepům
Bezúdržbová kulová ložiska

Transportní vozík s nízkým valivým odporem

Stabilní a litá hliníková konstrukce
Bezpečné zavěšení všech typů zdvihacích zařízení
Optimální provozní výkon díky velkým, vysokopevnostním, plastovým kolečkům

Funkční a bezpečný přívod energie

Kabelové vedení

Nejčastější způsob vedení energie pomocí kabelových vozíků posuvných v profilu hliníku
Vhodné pro napájecí kabel (plochý) a přívodní hadici (tlakový vzduch/vakuum)

Trolejové vedení

Bezdrátový přívod elektřiny pomocí izolovaných plastových lišt
Nedochází ke kolizím s kabelovým vedením, které je navinuté pod ramenem jeřábu

Montáž

Nástěnná konzola

Ocelová konzola, RAL 7035 světle šedá (jiná barva na poptání)

Svěrka na sloup

Montáž nástěnného ramena na sloup haly nebo budovy

Chemické kotvy

Vysoce kvalitní kotevní chemie pro montáž na stěnu (minimální tloušťka stěny 200 mm)
Pro nosnost až 110 kg (v závislosti na délce ramene)

Protikus konzole

Pro montáž na stěnu

Příslušenství

Omezovač otáčení

Individuální nastavení rozsahu otáčení jeřábu
Limit pro jednu stranu je od 45° do 90°

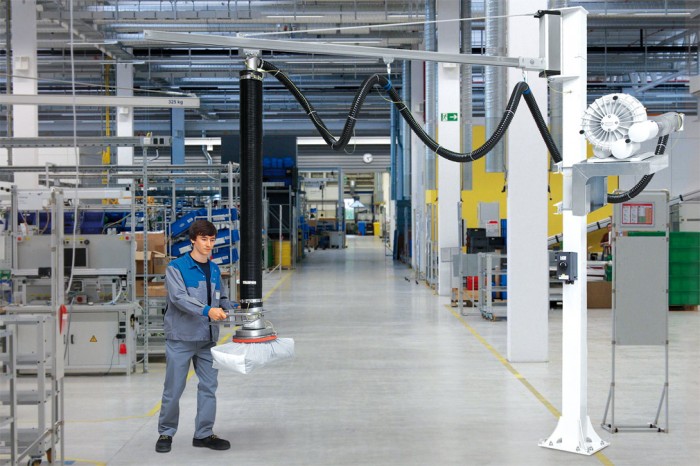

Konzola pro dmychadlo

Pro montáž zdroje vakua přímo na sloup jeřábu
Jednoduchá montáž pomocí svěrek

Integrovaný motorový spouštěč

Ochrana elektrických zařízení před přepětím
Zamykatelný, a proto vhodný jako hlavní vypínač

Následující speciální provedení na obrázcích jsou znázorněná pro použití se sloupovými jeřáby. Všechna speciální provedení jsou dostupná také pro nástěnné jeřáby, které se kotví na stěnu nebo existující sloup.

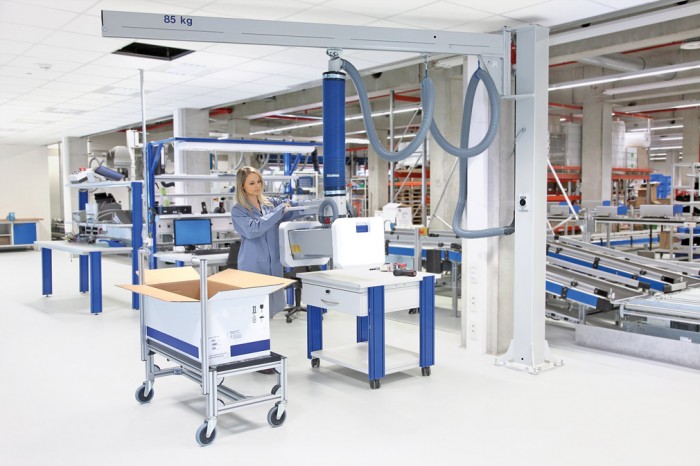

Ploché vyložení pro zvlášť nízké stropy

Snížení celkové výšky díky plochému ramenu jeřábu
Délka ramene 3000 mm a 4000 mm
Nosnost 85 kg
Patka sloupu jeřábu 400 × 400 mm
Spodní hrana ramene od 3000 mm do 4000 mm

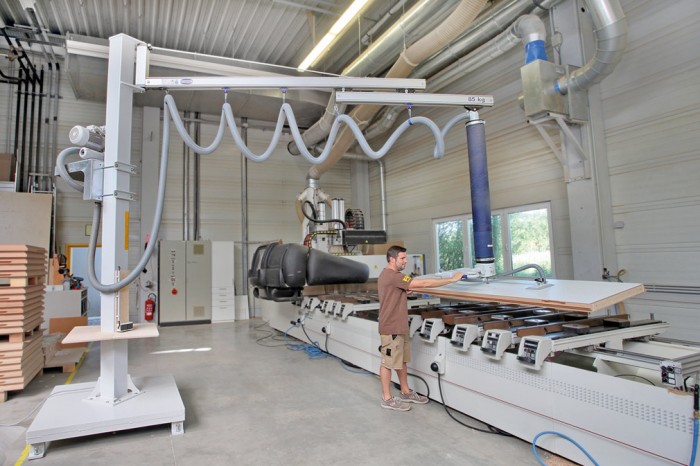

Articulated-arm jib to move around obstacles

Lomené rameno k manipulaci kolem překážek

Snadné obcházení překážek, jako jsou sloupy výrobních hal nebo stroje díky výložníku s lomeným ramenem
Distribuce vakua je uvnitř ramene jeřábu
Nosnost až 85 kg
Délka ramene 3000 mm
Patka sloupu jeřábu 400 × 400 mm
Spodní hrana ramene od 2900 mm do 4000 mm

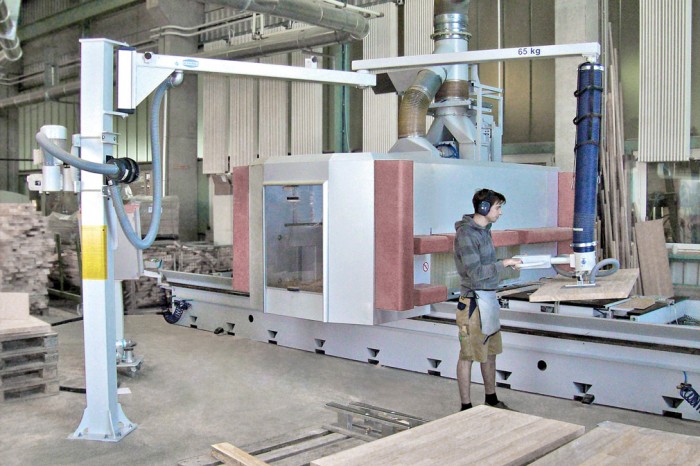

Telescopic jib for confined working areas

Teleskopické rameno pro uzavřená pracovní místa

Délka ramene od 2000 mm do 3000 mm a od 3000 mm to 4000 mm
Nosnost až 85 kg
Patka sloupu jeřábu 400 × 400 mm
Spodní hrana ramene od 3000 mm do 4000 mm

ATEX jib crane for potentially explosive atmospheres

Rameno jeřábu ATEX do výbušného prostředí

Vhodné pro zóny ochrany proti výbuchu 1/21 a 2/22
Rameno vyrobené z oceli
K dispozici ploché a lomené rameno
Nosnost až 85 kg

Detail zavřít

Zruš filtr

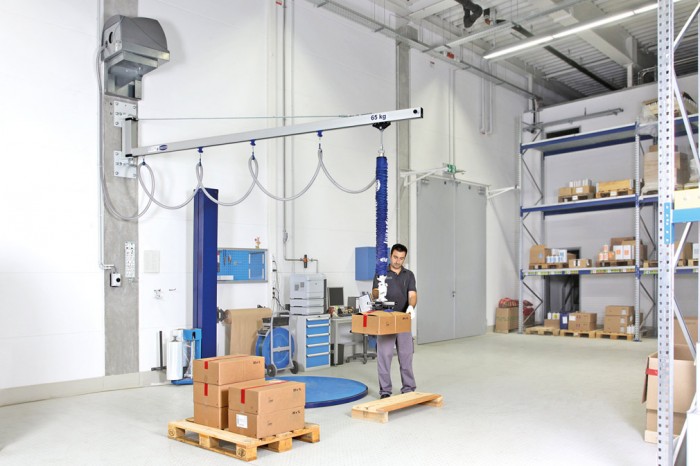

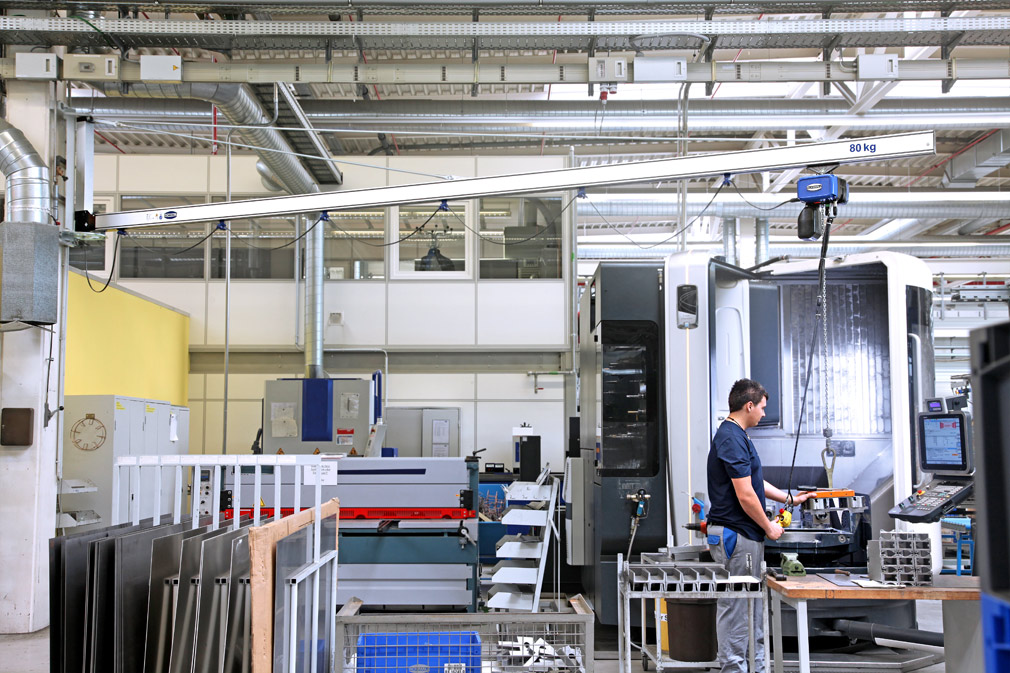

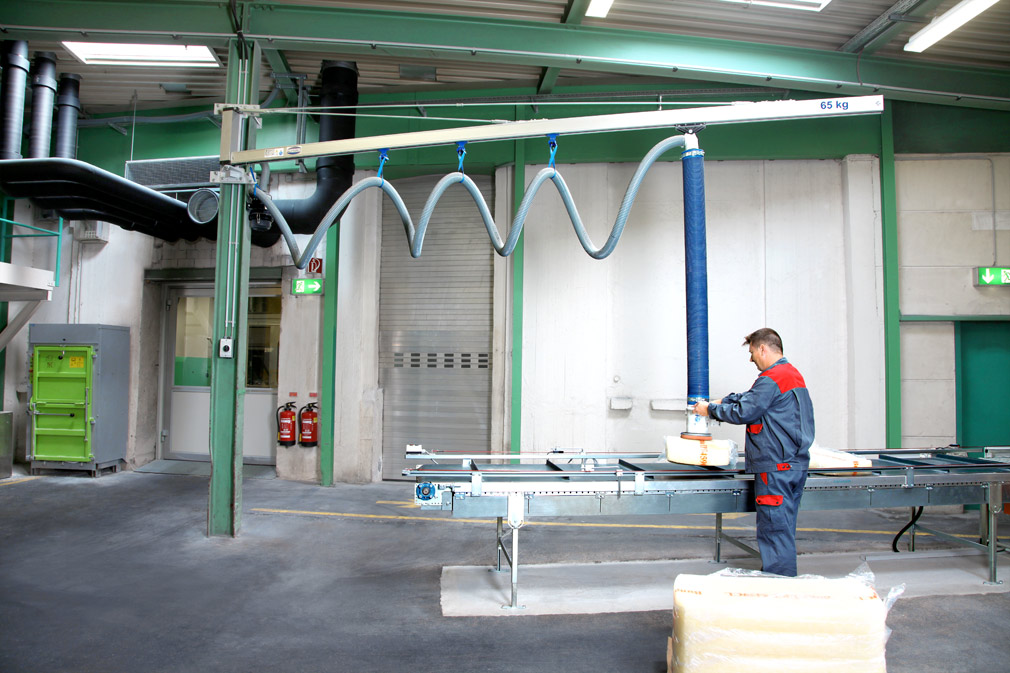

Nástěnné jeřáby WK s hliníkovými rameny pro vakuová zdvihací zařízení VacuMaster

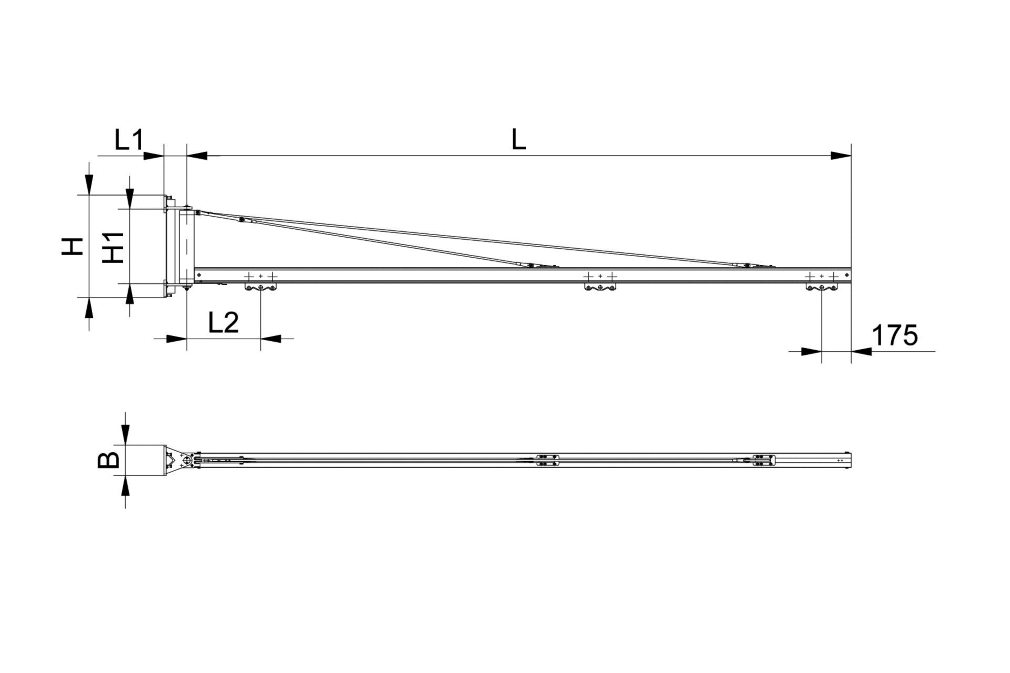

Objednací kód	Základní cena bez DPH	Objednat	Max. lift capacity	Length L	Height H*	Height H1	Height H2**	B	L1	L2	L5	L6	CAD
WK-KZG-80	na dotaz	Poptat cenu	80kg	3000–6000mm	695mm	500mm	mm	205mm	155mm	650–850mm	mm	mm	3D
WK-KZG-125	na dotaz	Poptat cenu	125kg	3000–6000mm	695–945mm	500–750mm	mm	205mm	155mm	650–850mm	mm	mm	3D
WK-KZG-200	na dotaz	Poptat cenu	200kg	3000–6000mm	945mm	750mm	mm	250mm	155mm	700–900mm	mm	mm	3D
WK-KZG-350	na dotaz	Poptat cenu	350kg	3000–6000mm	945mm	750mm	mm	250mm	155mm	700–900mm	mm	mm	3D
WK-KZG-650	na dotaz	Poptat cenu	650kg	3000–6000mm	1195mm	1000mm	mm	400mm	155mm	750–950mm	mm	mm	3D
WK-KZG-1000***	na dotaz	Poptat cenu	990kg	3000–6000mm	1495mm	1300mm	mm	600mm	155mm	800–1000mm	mm	mm	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
H max. = 5,000 mm H2 max. = 4,000 mm **Dostupné od 2015 (Technické změny jsou vyhrazeny bez upozornění)

Zruš filtr
Nástěnné jeřáby WK s hliníkovými rameny pro hadicové manipulátory Jumbo
Objednací kód	Základní cena bez DPH	Objednat	Max. lift capacity	Length L	Height H	Height H1	Height H2	B	L1	L2	L5	L6	CAD
WK-JU-45	na dotaz	Poptat cenu	45kg	2000–6000mm	695mm	500–505mm	mm	205mm	155mm	450–750mm	mm	mm	3D
WK-JU-65	na dotaz	Poptat cenu	65kg	2000–6000mm	695mm	500mm	mm	205mm	155mm	650–850mm	mm	mm	3D
WK-JU-85	na dotaz	Poptat cenu	85kg	3000–6000mm	695mm	500mm	mm	205mm	155mm	650–850mm	mm	mm	3D
WK-JU-110	na dotaz	Poptat cenu	110kg	3000–6000mm	695mm	500mm	mm	205mm	155mm	650–850mm	mm	mm	3D
WK-JU-140	na dotaz	Poptat cenu	140kg	3000–6000mm	695mm	500–750mm	mm	205–250mm	155mm	650–850mm	mm	mm	3D
WK-JU-200	na dotaz	Poptat cenu	200kg	3000–6000mm	945mm	750mm	mm	250mm	155mm	700–900mm	mm	mm	3D
WK-JU-300	na dotaz	Poptat cenu	300kg	3000–6000mm	945mm	750mm	mm	250mm	155mm	700–900mm	mm	mm	3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.

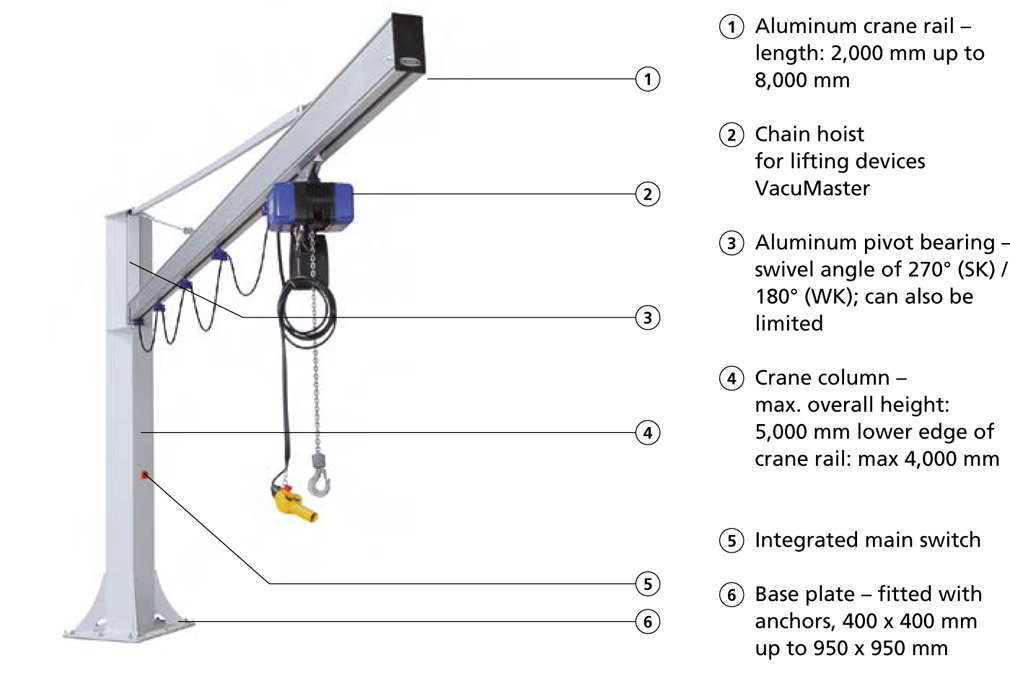

Design a funkce

Hliníkový výložník a otočné ložisko (nástěnná ramena jsou shodná se sloupovými jeřáby)
Montáž pomocí sloupové svěrky nebo nástěnného držáku (například montáž na sloup výrobní haly)

Vakuová zdvihací zařízení

Vakuová zdvihací zařízení od firmy Schmalz umožňují manuálním procesům být ergonomická. Jeřábové systémy jsou perfektním doplňkem vakuových zdvihacích zařízení. Nosnost každého jeřábového systému závisí na nosnosti vakuového zdvihacího zařízení.

Schmalz rozděluje zdvihací zařízení na hadicové manipulátory Jumbo a zdvihací zařízení VacuMaster. Dokážeme Vám nabídnout komplexní řešení manipulace pomocí jeřábového systému a vakuového zdvihacího zařízení.

Hadicové manipulátory Jumbo

Manipulujte zboží o hmotnosti až 300 kg rychle a snadno Konfigurovatelná zdvihací hadice, ovládací madlo, přísavkový nástavec a zdroj vakua Zdvihaní a pokládání břemene pomocí vakua

Vakuová zdvihací zařízení VacuMaster

Manipulujte těžká břemena o hmotnosti několika tun ergonomicky a bezpečně Konfigurovatelný Basic modul, ovládací madlo, nosník a přísavky Zdvihaní a pokládání břemene pomocí kladkostroje
