Hliníkové podvěsné dráhy
Popis produktu

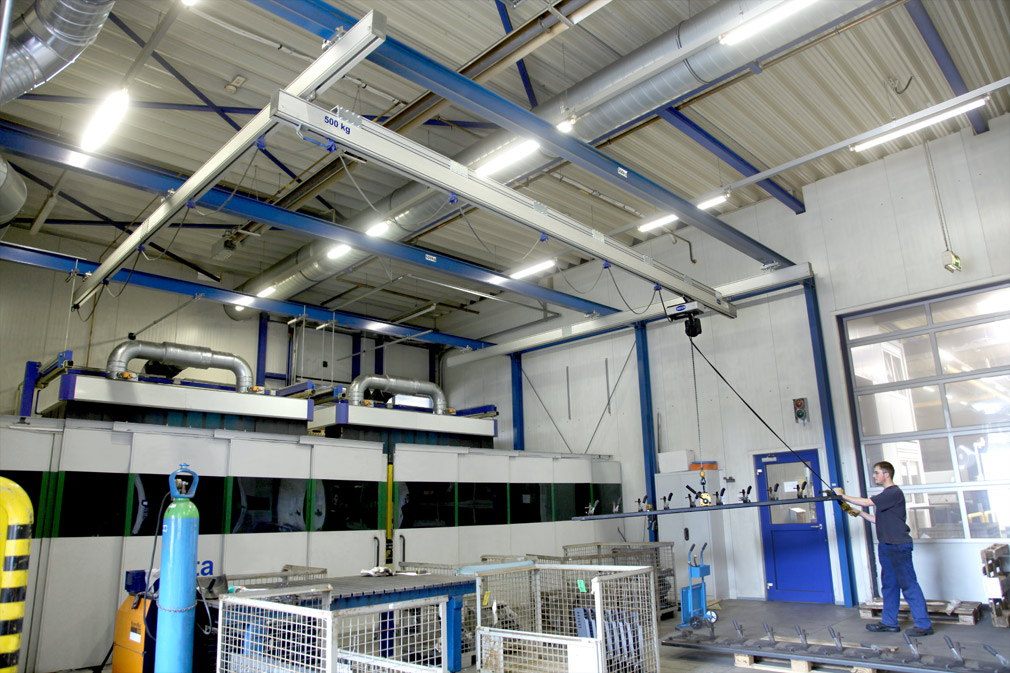

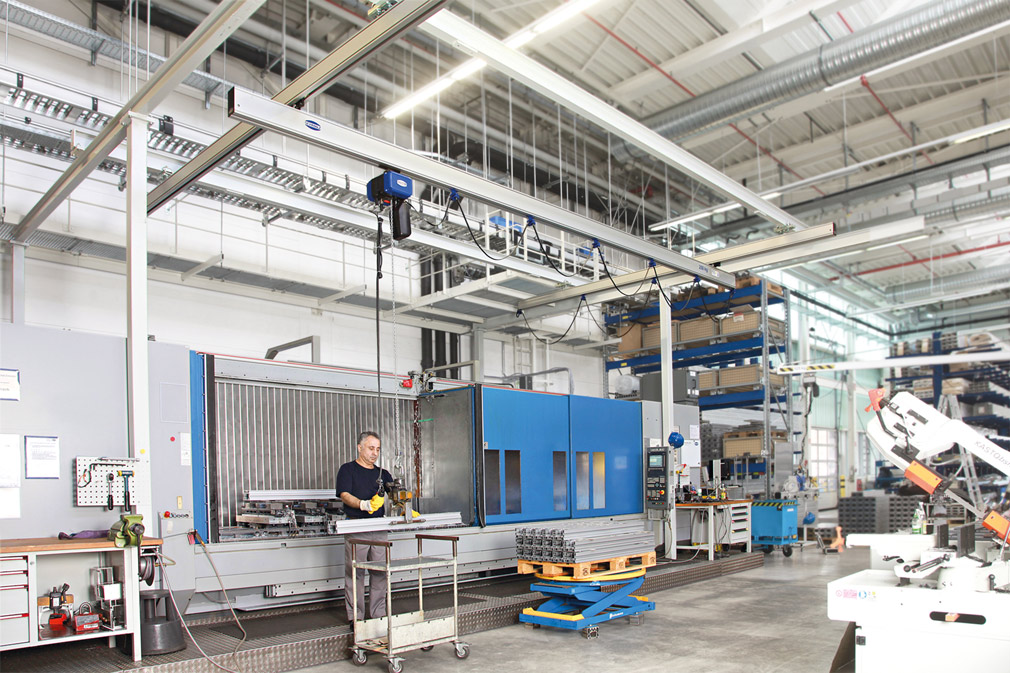

Hliníkové podvěsné dráhy Schmalz nabízejí efektivní provoz s nízkým třením. Příznivý poměr mezi nosností a hmotností podvěsné dráhy zajišťuje snadnou manipulaci i s těžkými břemeny. Stavebnicová konstrukce umožňuje upevnění na jakoukoliv ocelovou a stropní konstrukci.
Kód: | Aluminum Overhead Crane Systems |
---|---|
Výrobce: | J. Schmalz GmbH |
Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
Termín dodání: | 3 – 6 týdnů od objednání. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
Kontaktní formuláře
Vakuový manipulátor Jumbo/VacuMasterKe stažení
![Prohlédnout katalogový list](/system/design/images/ikony/file_extension_pdf.png)
- Varianty

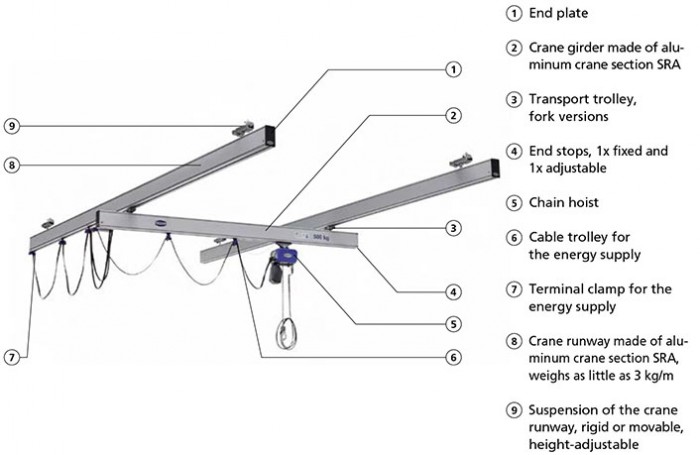

- Stavebnicový systém
- Základní komponenty
- Možnosti zavěšení podvěsné dráhy
- Funkční a bezpečný přívod energie
Lehké a robustní hliníkové profily
![](/katalog-obrazku/produkt-7784/nahled-29987-aluminum-overhead-crane-systems.jpg)
- Hmotnostně optimalizované extrudované profily s dutými komorami (hmotnost od 3 kg/m)
- Vnitřní žebra pro vertikální vyztužení
- Materiál: hliník s přírodním eloxováním (EN AW 60 63 T66)
- 5 různých velikostí pro nosnost až 1200 kg
- Délka profilů do 8000 mm, dle potřeby možné prodloužit pomocí profilových spojek
- Koncové čepy a dorazy pro vymezení pracovní plochy
- Boční drážky pro připojení příslušenství
- Příklady konfigurace (PDF, 74 KB)
![](/katalog-obrazku/produkt-7784/nahled-29988-aluminum-overhead-crane-systems.jpg)
Koncová deska
- Atraktivní uzavření profilů
- Ochrana před nečistotami
![](/katalog-obrazku/produkt-7784/nahled-29989-aluminum-overhead-crane-systems.jpg)
Výztuže profilů
- Zvětšuje dosah a vzdálenost závěsů až o 50% při zachování stejné nosnosti
- Zvyšuje maximální nosnost instalovaných jeřábových systémů
![](/katalog-obrazku/produkt-7784/nahled-29990-aluminum-overhead-crane-systems.jpg)
Spojky profilů
- Spojení jeřábových drah a mostů delších jak 8000 mm
- Plná nosnost po celé délce spoje
![](/katalog-obrazku/produkt-7784/nahled-29991-aluminum-overhead-crane-systems.jpg)
Transportní vozík s optimálním provozním výkonem
- Stabilní a litá hliníková konstrukce pro zatížení do hmotnosti 1000 kg
- Pro připojení jeřábového mostu a zdvihacího zařízení je potřeba pouze jeden transportní vozík
- Dvojitý transportní vozík pro zatížení do 1200 kg
- Optimální provozní výkon díky velkým, vysokopevnostním, plastovým kolečkům
- Všechny síly jsou absorbovány pouze 6 kolečky
- Optimalizováno pro nízké stropy, díky kompaktní velikosti
![](/katalog-obrazku/produkt-7784/nahled-29992-aluminum-overhead-crane-systems.jpg)
Elektrický pohon pojezdu
- Nosnost až 500 kg u podvěsných jeřábových systémů
- Vhodné pro všechny velikosti profilů
- Rychlý pohyb a přesné polohování díky dvěma plynulým rychlostem pohonu
- Nízká hladina hluku a vibrací díky systému Soft Start a Soft Stop
- Nastavitelné rozmezí pohybu
- Velmi dobrá přilnavost díky velké ploše hnacího kola pohonu
- Ideální pro použití s řetězovými kladkostroji Schmalz
- Elektrický pohon pro kladkostroje
![](/katalog-obrazku/produkt-7784/nahled-29993-aluminum-overhead-crane-systems.jpg)
Zavěšení mostu jeřábové dráhy
- Maximální nosnost 2000 kg
- Standardní kloubové zavěšení
- Snadná výměna kloubu
- 90° provedení pro standardní most jeřabu a 0° provedení pro teleskopické mosty
![](/katalog-obrazku/produkt-7784/nahled-29994-aluminum-overhead-crane-systems.jpg)
Pevný koncový čep
- Zabraňuje vypadnutí transportních vozíků
- Zamykání pro maximální bezpečnost
- Montáž bez použití nástrojů
![](/katalog-obrazku/produkt-7784/nahled-29995-aluminum-overhead-crane-systems.jpg)
Variabilní doraz
- Jednoduché vymezení chodu podvěsné dráhy a manipulátoru
- Může být namontován později
![](/katalog-obrazku/produkt-7784/nahled-29996-aluminum-overhead-crane-systems.jpg)
Odpružený koncový doraz
- Jemné zastavení transportních vozíků při dynamické manipulaci a použití teleskopických ramen
Komponenty pro individuální požadavky
![](/katalog-obrazku/produkt-7784/nahled-29997-aluminum-overhead-crane-systems.jpg)
Distanční spojky
- Výztuž pro design podvěsné dráhy s dvěma mosty
- K dispozici pro všechny velikosti profilů
![](/katalog-obrazku/produkt-7784/nahled-29998-aluminum-overhead-crane-systems.jpg)
Servisní stanice
- Snadná výměna přepravních vozíků, určeno zejména pro dlouhé podvěsné dráhy a dráhy s více mosty
- K dispozici pro všechny velikosti profilů
![](/katalog-obrazku/produkt-7784/nahled-29999-aluminum-overhead-crane-systems.jpg)
Modul pro nízké stropy
- Vyvýšení jeřábového mostu na úroveň jeřábové dráhy
- Snižuje celkovou výšku podvěsné dráhy v místech s nízkými stropy
![](/katalog-obrazku/produkt-7784/nahled-30000-aluminum-overhead-crane-systems.jpg)
Zakřivené profily
- Vytvoření skutečné jednokolejové podvěsné dráhy
- Vhodné pro poloměr větší než 2000 mm
- K dispozici pro profil SRA-180
![](/katalog-obrazku/produkt-7784/nahled-30001-aluminum-overhead-crane-systems.jpg)
Teleskopické rameno s pružinou
- Zasunutí teleskopického ramena po manipulaci v těžko přístupných místech
![](/katalog-obrazku/produkt-7784/nahled-30002-aluminum-overhead-crane-systems.jpg)
Bezpečnostní kabel
- Zabezpečení proti pádu podélných kolejnic, mostů a manipulátorů
Modulární systém stropního zavěšení nabízí širokou škálu možností pro montáž podvěsných jeřábových drah na existující stavební konstrukce. Dodatečné ocelové konstrukce nejsou vždy nutné.
- Standardní šířka 50 – 150 mm, 150 – 250 mm a 250 – 310 mm
- Max. nosnost 2,000 kg
Standardní závěs pro I-nosníky a T-nosníky
![Suspended, height-adjustable](/katalog-obrazku/produkt-7784/nahled-30014-aluminum-overhead-crane-systems.jpg)
Závěsný, výškově nastavitelný
- Nejčastější způsob zavěšení
- Kompenzace výškových rozdílů v stropní konstrukci až o 30 mm
![Rigid, height-adjustable](/katalog-obrazku/produkt-7784/nahled-30015-aluminum-overhead-crane-systems.jpg)
Pevné, výškově nastavitelné
- Absorpce sil teleskopických ramen, zdvihacích os nebo manipulátorů
![Rigid short 0°](/katalog-obrazku/produkt-7784/nahled-30016-aluminum-overhead-crane-systems.jpg)
Pevný, krátký 0°
- Snížení celkové výšky pro nízké výšky stropu
![Rigid short 90°](/katalog-obrazku/produkt-7784/nahled-30017-aluminum-overhead-crane-systems.jpg)
Pevné, krátké 90 °
- Otočené o90 °, snížení celkové výšky pro nízké výšky stropu
Závěsy pro betonové stropy, dřevěné nosníky a laminované nosníky
![Anchor plates for concrete ceilings](/katalog-obrazku/produkt-7784/nahled-30018-aluminum-overhead-crane-systems.jpg)
Kotevní desky pro betonové stropy
- Speciální, vysoce výkonné kotvy se schválením pro dynamické zatížení
- Požadovaná kvalita betonu C20 / C25, tloušťka betonu min. 200 mm
![Clasp for wooden girders and laminated beams](/katalog-obrazku/produkt-7784/nahled-30019-aluminum-overhead-crane-systems.jpg)
Objímky pro dřevěné nosníky a laminované nosníky
- Bezpečná montáž na dřevěné nosníky a laminátové nosníky
Možnosti prodloužení
![Extension by up to 2,000 mm](/katalog-obrazku/produkt-7784/nahled-30020-aluminum-overhead-crane-systems.jpg)
Prodloužení až o 2000 mm
- Prodloužení závěsů na max. 2000 mm, pro vysoké stropy
- Pro stabilizaci je nutná diagonální výztuha
![Diagonal suspension](/katalog-obrazku/produkt-7784/nahled-30021-aluminum-overhead-crane-systems.jpg)
Diagonal suspension
- Pro montáž stropní konstrukci se sklonem větší než 8 °
Pro stabilizaci je nutná diagonální výztuha
Trolejové vedení
![Crane system with conductor line to supply a chain hoist](/katalog-obrazku/produkt-7784/nahled-30022-aluminum-overhead-crane-systems.jpg)
- Bezdrátový přívod elektřiny pro zdvihací zařízení a kladkostroj
- Nedochází ke kolizím s kabelovým vedením, které je navinuté pod podvěsnou dráhou
- Ideální pro podvěsné dráhy s několika mosty
- Nízké zatížení podvěsné dráhy díky lehkému plastovému vedení
- Snadná montáž díky přidělaným závěsům a pružinovým konektorům pro měděné kontakty
![](/katalog-obrazku/produkt-7784/30023-aluminum-overhead-crane-systems.jpg)
Technické informace
délka | 5 standardní délka od 500 mm do 4000 mm (možné prodloužit) |
Počet pólů | 4-pólový |
Max. proud | 40 A pro 100 % prac. cyklus; 52 A pro 60 % prac. cyklus |
Okolní teplota | –30 °C to +60 ° |
Hořlavost | Obtížné vznícení (DIN 4102–1 class B1) |
Ochrana | IP 23 |
Certifikace | UL certifikováno |
Kabelové vedení
![](/katalog-obrazku/produkt-7784/nahled-30024-aluminum-overhead-crane-systems.jpg)
- Nejčastější způsob vedení energie pomocí kabelových vozíků posuvných v profilu hliníku
- Vhodné pro napájecí kabel (plochý) a přívodní hadici (tlakový vzduch/vakuum)
- Snadná montáž díky složenému kabelovému vozíku
Objednací kód | Základní cena bez DPH | Objednat | Height | Weight/Meter | Max. lift capacity | Area moment of inertia lz | Area moment of inertia ly | Moment of resistance wz | Moment of resistance wy | 3D |
---|---|---|---|---|---|---|---|---|---|---|
SRA-100 | 2 025,50 Kč | 100mm | 3kg/m | 125kg | 114cm⁴ | 89cm⁴ | 25kg | 20kg | ||
SRA-105 | 3 276,00 Kč | 105mm | 4,8kg/m | 250kg | 264cm⁴ | 246cm⁴ | 48kg | 52kg | ||
SRA-140 | 4 056,00 Kč | 140mm | 6,5kg/m | 500kg | 652cm⁴ | 377cm⁴ | 92kg | 75kg | ||
SRA-180 | 4 784,00 Kč | 180mm | 8,2kg/m | 800kg | 1279cm⁴ | 447cm⁴ | 141kg | 89kg | ||
SRA-220 | 5 876,00 Kč | 220mm | 9,9kg/m | 1200kg | 2266cm⁴ | 529cm⁴ | 204kg | 106kg | ||
SRA-80-V* | na dotaz | 80mm | 4kg/m | kg | 177cm⁴ | 143cm⁴ | kg | kg | ||
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||||
Vaše výhody
- Ergonomická manipulace díky vynikajícímu chodu s nízkým třením a malé hmotnosti
- Zkrácení času manipulace díky vysoké rychlosti a přesnému polohování
- Vyhoví individuálním požadavkům z hlediska rozpočtu a nosnosti
- Velká spolehlivost díky vysoce kvalitním opotřebitelným dílům
- Maximální bezpečnost díky nezávislému výpočtu zatížení všech nosných komponentů podle metody FEB
- Snadná montáž díky inteligentnímu stavebnicovému systému
- Navrženo podle nejmodernější techniky (DIN EN 13001: Zdvihací třída HC2, zdvihací typ HD1)
Technické informace
Maximální rozměry: cca. 8 × 30 m Maximální nosnost: cca 1200 kg (v závislosti na vlastní hmotnosti podvěsné dráhy) Hmotnost nejmenšího profilu dráhy: pouze 3 kg/m *Výztuha vhodná pro SRA-105, SRA-140, SRA-180 and SRA-220
Vysoké zatížení pro profily SRA
Graf zatížení lze použít
při výběru velikosti profilu při maximálním zatížení. Uvedená
vzdálenost jednotlivých závěsů počítá s hodnotou průhybu 1:300. Je to
běžná hodnota pro výpočet návrhu podvěsné dráhy. Určité aplikace
vyžadují nižší hodnota průhybu.
Příklad: Při maximálním zatížení 200 kg
a vzdálenosti jednotlivých závěsů 5000 mm se použije profil
SRA-140. Maximální průhyb je 17 mm (5000 / 300).
Transportní vozík
Typ | Výška [mm] | Délka [mm] | Šířka [mm] | Hmotnost [kg] | Maximální nosnost [kg] v tahu | Maximální nosnost [kg] v tlaku |
---|---|---|---|---|---|---|
Transportní vozíkTRO-R-SRA-GAB-1000 | 125 | 240 | 55 | 1.4 | 1,000 | 1,000 |
Dvojitý transportní vozík TRO-R-SRA-GAB-1200* | 150 | 500 | 75 | 6.5 | 1,200 | 1,200 |
- Technické změny vyhrazeny bez předchozího upozornění
Elektrický pohon pojezdu
![](/katalog-obrazku/produkt-7784/nahled-30013-aluminum-overhead-crane-systems.gif)
Typ | Max. nosnost pojezdu [kg] | Rychlost [m/min] | Hmotnost [kg] | Max. výkon [kW] | Prac. cyklus [%] |
---|---|---|---|---|---|
Pojezd kladkostroje (1) | 500 | 0 – 35 | 23 | 1,0 | 60 |
Pojezd mostu(2) | 500 | 0 – 35 | 46 | 1,25 | 60 |
Kompletní pojezd (3) | 500 | 0 – 35 | 69 | 1,25 | 60 |
