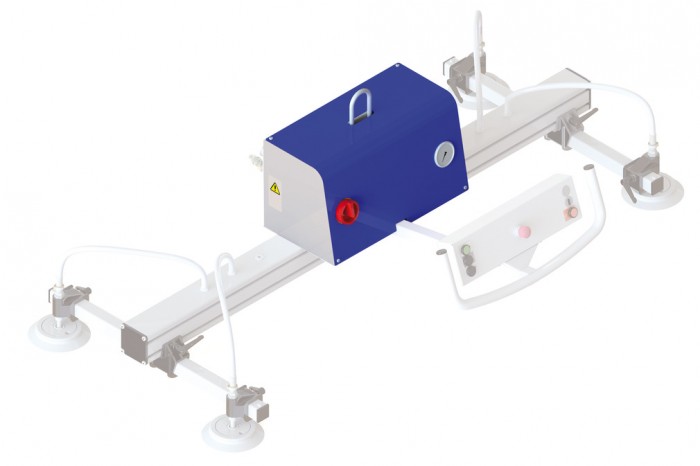

VacuMaster Comfort pro horizontální manipulaci

VacuMaster Comfort pro horizontální manipulaci

Popis produktu

Základní údaje:

  • Nosnost až 750 kg
  • Ovládání manipulátoru a kladkostroje integrované do ovládacího madla
  • Snížení spotřeby energie pomocí řízeného zdroje vakua
  • Standardní design se zdrojem vakua, zvukovým výstražným zařízením, manometrem a hlavním vypínačem
  • Komponenty jsou chráněny před poškozením plechovým krytem
Kód: VacuMaster Comfort for horizontal handling
Výrobce: J. Schmalz GmbH
Ceny: jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:

3 – 6 týdnů od objednání. Více informací.
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

Kontaktní formuláře

Vakuový manipulátor Jumbo/VacuMaster
zavřít

Vakuový manipulátor Jumbo/VacuMaster

Dotazník pro vytvoření nabídky




Kontaktní údaje:


Břemeno
Délka mm mm
Šířka mm mm
Tloušťka mm mm
Vnitřní průměr mm mm
Vnější průměr mm mm
Hmotnost kg kg
Průřez břemene Povrch Nečistoty Prodyšnost
Teplota °C °C

Pracoviště
Požadované rozměry m m
m
mm
Manipulační výšky břemene m m
Manipulace
Aplikace
cyklů za hodinu
Energie
Elektrický přívod V Hz
Existující el. přívod
Tlakový vzduch
bar l/min
Jeřáb
Jeřáb kg

m
m

Podvěsná dráha mostová m m
Podvěsná dráha lineární m
Příslušenství
Další
Jak budeme kotvit podvěsnou dráhu?
I-profil
Dřevěný trám
mm mm
Betonový překlad
mm


Grafický náčrtek Vakuový manipulátor Jumbo/VacuMaster Vakuový manipulátor Jumbo/VacuMaster
Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.
zavřít

Poptat cenu
Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

Modulární systém

Spojky

Lehké, robustní a flexibilní Kombinace hliníku a vysokopevnostního plastu umožňuje příčným nosníkům a přísavkám jednoduché a rychlé nastavení podle velikosti břemene.

Nosník

Integrovaný rezervoár vakua Velký rezervoár vakua zabraňuje pádu břemene v případě výpadku elektřiny. Při opakujících se procesech urychluje přisátí břemene.

Přísavky

Pro každé břemeno Umožňují optimální přizpůsobení jakémukoliv obrobku a požadavkům, jako je teplotní odolnost, potravinářský průmysl a nebo bezotisková manipulace. Vyberte si pevné, odpružené nebo flexibilní držáky přísavek. \---


Suchoběžná pumpa EVE
Elektřinou napájený zdroj vakua pro hladká a neprodyšná břemena vážící až 750 kg.


Ejektor SEM
Tlakovým vzduchem napájený zdroj vakua s vysokým průtokem pro břemena vážící až 250 kg. Pouze pro horizontální manipulaci.

Jeřábové systémy pro manipulátory

Jeřábové systémy jsou kompatibilní pro použití se zdvihacími manipulátory Schmalz.

Lehké hliníkové podvěsné dráhy a jeřáby jsou upraveny pro práci se zdvihacími manipulátory. Modulární design umožňuje jednoduchou integraci manipulátorů včetně jeřábů do Vašeho pracovního prostředí.

Detaily podvěsných systémů a jeřábů

Hliníkové podvěsné dráhy

Instalace na strop nebo stropní konstrukcí Nosnost až 1,200 kg

Sloupové jeřáby

Montáž pomocí chemických kotev Nosnost až 1,000 kg K dispozici s mobilní základovou deskou (nosnost až 200 kg)

Nástěnné jeřáby

Montáž s použitím nástěnné konzoly nebo svěrné objímky Nosnost až 1,000 kg

Kladkostroje

Schmalz nabízí pro zdvihací zařízení vhodné kladkostroje s nosností až 2,000 kg, které jsou nastaveny na nosnost jednotlivých typů manipulátorů.

Detail zavřít

Zruš filtr
Objednací kód Základní cena bez DPH Objednat Workpiece format Dimensions (LxB) Overall height H Operator handle L1 Suction plates No.** Suction plates Ø** Hmotnost‎ 3D
VacuMaster Comfort for horizontal handling 125 na dotaz Poptat cenu1000–1000mm800 × 750mm445mm655mm1250mm42g3D
VacuMaster Comfort for horizontal handling 125 na dotaz Poptat cenu2000–1000mm1600 × 750mm445mm645mm2210mm50g3D
VacuMaster Comfort for horizontal handling 125 na dotaz Poptat cenu2500–1250mm1600 × 750mm525mm745mm4125mm64g3D
VacuMaster Comfort for horizontal handling 125 na dotaz Poptat cenu2500–1250mm1600 × 750mm525mm745mm4125mm64g3D
VacuMaster Comfort for horizontal handling 125 na dotaz Poptat cenu3000–1500mm2400 × 1150mm590mm945mm6125mm68g3D
VacuMaster Comfort for horizontal handling 125 na dotaz Poptat cenu4000–2000mm3200 × 1500mm590mm1045mm8125mm88g3D
VacuMaster Comfort for horizontal handling 250 na dotaz Poptat cenu1000–1000mm800 × 750mm445mm655mm1360mm45g3D
VacuMaster Comfort for horizontal handling 250 na dotaz Poptat cenu2000–1000mm1600 × 750mm445mm645mm2250mm52g3D
VacuMaster Comfort for horizontal handling 250 na dotaz Poptat cenu2500–1250mm1600 × 750mm252mm745mm4210mm62g3D
VacuMaster Comfort for horizontal handling 250 na dotaz Poptat cenu3000–1500mm2400 × 1150mm590mm945mm6160mm67g3D
VacuMaster Comfort for horizontal handling 250 na dotaz Poptat cenu4000–2000mm3200 × 1500mm590mm1045mm8125mm88g3D
VacuMaster Comfort for horizontal handling 500 na dotaz Poptat cenu2500–1250mm1600 × 750mm605mm760mm4250mm84g3D
VacuMaster Comfort for horizontal handling 500 na dotaz Poptat cenu3000–1500mm2400 × 1150mm670mm960mm6210mm91g3D
VacuMaster Comfort for horizontal handling 500 na dotaz Poptat cenu4000–2000mm3200 × 1500mm670mm1060mm8210mm130g3D
VacuMaster Comfort for horizontal handling 750 na dotaz Poptat cenu3000–1500mm2400 × 1150mm670mm960mm6250mm105g3D
Objednací kód Základní cena bez DPH Objednat Workpiece format Dimensions (LxB) Overall height H Operator handle L1 Suction plates No.** Suction plates Ø** Hmotnost‎ 3D
VacuMaster Comfort for horizontal handling 750 na dotaz Poptat cenu4000–2000mm3200 × 1500mm670mm1060mm8210mm122g3D
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
**The indicated number of suction plates is possible for handling of rigid goods. For unstable and thin workpieces the numbers of suction plates will be increased.

Technické informace

Díky modulárnímsystému je VacuMaster Basic a VacuMaster Comfort konfigurován podle potřeb a požadavků každé aplikace. Technické informace zdvihacích zařízeních se mohou lišit podle vybrané konfigurace. Můžete použít technické informace předkonfigurovaných manipulátorů určených pro standardní formáty břemen.

Příslušenství pro zdvihací zařízení VacuMaster Comfort

Lomené ovládací madlo

Maximalizace stohovací výšky
Stohovaní do výšky s lomeným ovládacím madle není problém. S možností aretace kloubu v různých úhlech.

Odpojení jednotlivých přísavek

Přizpůsobení velikosti břemene
S ventily pro odpojení jednotlivých přísavek můžete manipulovat břemena s výřezy nebo mezerami.

Parkovací stojan

Bezpečné odložení zdvihacího zařízení
Při nečinnosti lze zdvihací zařízení odložit na parkovací stojan, aby nedošlo k poškození přísavek.

Potah přísavek

Bezotisková manipulace
Textilní potah zabraňuje vzniku otisků na citlivých břemenech, jako je sklo a solární panely.

Vodní separátor

Ochrana před vodou
Bezúdržbový vodní separátor zabraňuje vodě před vniknutím do zdroje vakua během manipulace

❱
