VacuMaster Basic s překlápěním o 90°
Popis produktu
Základní údaje
- Nosnost až 500 kg
- Ergonomické ovládací madlo
- Bezporuchový ručně posuvný ventil pro ZAP/VYP vakua
- Standardní design se zdrojem vakua, zvukovým výstražným zařízením, manometrem a hlavním vypínačem
- Komponenty jsou chráněny před poškozením plechovým krytem
- Elektricky poháněné překlápění o 90°
| Kód: | VacuMaster Basic for 90° swiveling |
|---|---|
| Výrobce: | J. Schmalz GmbH |
| Ceny: | jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže. |
| Termín dodání: | 3 – 6 týdnů od objednání. Více informací. |
Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme. |
Kontaktní formuláře
Vakuový manipulátor Jumbo/VacuMasterKe stažení
Modulární systém
Ručně přesuvný ventil
Spolehlivé bezpečné ovládání vakua
Ručně přesuvný ventil VacuMasteru Basic disponuje dvojitou ochranou před
nechtěným upuštěním břemene.
Spojky
Lehké, robustní a flexibilní
Kombinace hliníku a vysokopevnostního plastu umožňuje příčným
nosníkům a přísavkám jednoduché a rychlé nastavení podle velikosti
břemene.
Nosník
Integrovaný rezervoár vakua
Velký rezervoár vakua zabraňuje pádu břemene v případě výpadku
elektřiny. Při opakujících se procesech urychluje přisátí břemene.
Přísavky
Pro každé břemeno
Umožňují optimální přizpůsobení jakémukoliv obrobku a požadavkům,
jako je teplotní odolnost, potravinářský průmysl a nebo bezotisková
manipulace. Vyberte si pevné, odpružené nebo flexibilní držáky
přísavek.
Suchoběžná pumpa EVE
Elektřinou napájený zdroj vakua pro hladká a neprodyšná břemena
vážící až 750 kg.
Ejektor SEM
Tlakovým vzduchem napájený zdroj vakua s vysokým průtokem pro břemena
vážící až 250 kg. Pouze pro horizontální manipulaci.
Jeřábové systémy pro manipulátory
Jeřábové systémy jsou kompatibilní pro použití se zdvihacími manipulátory Schmalz.
Lehké hliníkové podvěsné dráhy a jeřáby jsou upraveny pro práci se zdvihacími manipulátory. Modulární design umožňuje jednoduchou integraci manipulátorů včetně jeřábů do Vašeho pracovního prostředí.
Detaily podvěsných systémů a jeřábů
Sloupové jeřáby
Montáž pomocí chemických kotev Nosnost až 1,000 kg K dispozici s mobilní základovou deskou (nosnost až 200 kg)
Kladkostroje
Schmalz nabízí pro zdvihací zařízení vhodné kladkostroje s nosností až 2,000 kg, které jsou nastaveny na nosnost jednotlivých typů manipulátorů.

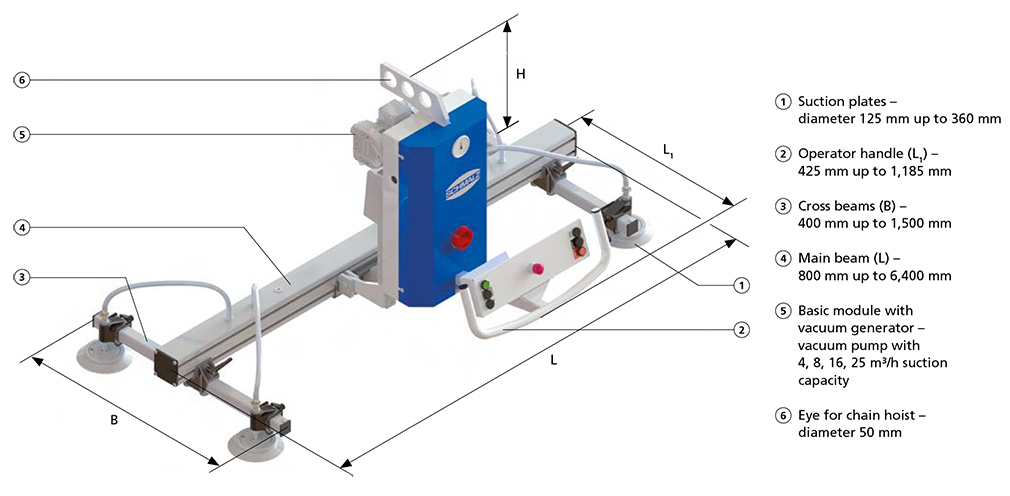

| Objednací kód | Základní cena bez DPH | Objednat | Workpiece format | Dimensions (LxB) | Overall height H | Operator handle L1 | Suction plates No.** | Suction plates Ø** | Hmotnost | CAD |
|---|---|---|---|---|---|---|---|---|---|---|
| VacuMaster Basic for 90° swiveling 125 | na dotaz | 2000–1000mm | 1600 × 750mm | 720mm | 725mm | 2 | 360mm | 74g | ||
| VacuMaster Basic for 90° swiveling 125 | na dotaz | 2500–1250mm | 1600 × 750mm | 800mm | 725mm | 4 | 210mm | 79g | ||
| VacuMaster Basic for 90° swiveling 125 | na dotaz | 4000–2000mm | 3200 × 1500mm | 800mm | 1025mm | 8 | 210mm | 94g | ||
| VacuMaster Basic for 90° swiveling 250 | na dotaz | 2500–1250mm | 1600 × 750mm | 800mm | 725mm | 4 | 260mm | 91g | ||
| VacuMaster Basic for 90° swiveling 250 | na dotaz | 4000–2000mm | 3200 × 1500mm | 800mm | 1025mm | 8 | 210mm | 102g | ||
| VacuMaster Basic for 90° swiveling 250 | na dotaz | 2500–1250mm | 1600 × 750mm | 1030mm | 785mm | 4 | 360mm | 135g | ||
| VacuMaster Basic for 90° swiveling 500 | na dotaz | 4000–2000mm | 3200 × 1500mm | 1030mm | 1085mm | 8 | 360mm | 151g | ||
| Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku. | ||||||||||
| **The indicated number of suction plates is possible for handling of rigid goods. For unstable and thin workpieces the numbers of suction plates will be increased. | ||||||||||
Technické informace
Díky modulárnímsystému je VacuMaster Basic a VacuMaster Comfort
konfigurován podle potřeb a požadavků každé aplikace. Technické
informace zdvihacích zařízeních se mohou lišit podle vybrané konfigurace.
Můžete použít technické informace předkonfigurovaných manipulátorů
určených pro standardní formáty břemen.
Příslušenství pro zdvihací zařízení VacuMaster Basic
Lomené ovládací madlo
Maximalizace stohovací výšky
Stohovaní do výšky s lomeným ovládacím madle není problém.
S možností aretace kloubu v různých úhlech.
Odpojení jednotlivých přísavek
Přizpůsobení velikosti břemene
S ventily pro odpojení jednotlivých přísavek můžete manipulovat břemena
s výřezy nebo mezerami.
Parkovací stojan
Bezpečné odložení zdvihacího zařízení
Při nečinnosti lze zdvihací zařízení odložit na parkovací stojan, aby
nedošlo k poškození přísavek.
CEE zásuvka
Rychlé připojení k elektrické síti
CEE zásuvka umožňuje rychlé odpojení zdvihacího zařízení a použití
jeřábu k jiným účelům (pouze VacuMaster Basic).
Potah přísavek
Bezotisková manipulace
Textilní potah zabraňuje vzniku otisků na citlivých břemenech, jako je sklo
a solární panely.
Vodní separátor
Ochrana před vodou
Bezúdržbový vodní separátor zabraňuje vodě před vniknutím do zdroje
vakua během manipulace.
