Upínací páky s vnějším závitem a zesilovačem upínací síly

Novinka

Popis produktu

Kód:	06460-10
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky s vnějším závitem a zesilovačem upínací síly | 06460-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06460–10 Upínací páky s vnějším závitem a zesilovačem upínací síly

Varianty
Technické parametry

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí. Díky modulárnímu uspořádání lze dodávat nestandardní provedení.
Materiál	Rukojeť páky ze zinkové slitiny podle DIN EN 12844. Ocelové části třídy pevnosti 5.8.
Provedení	Ovládací páka potažena umělou hmotou nebo chromována do vysokého lesku. Ocelové části, brynýrované. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.

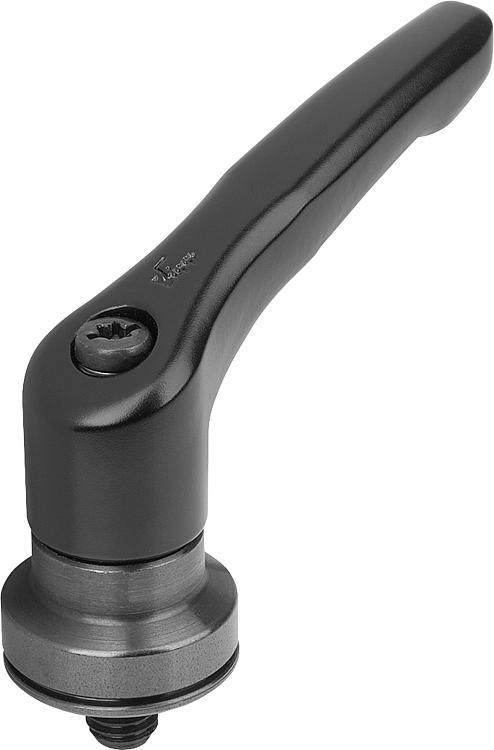

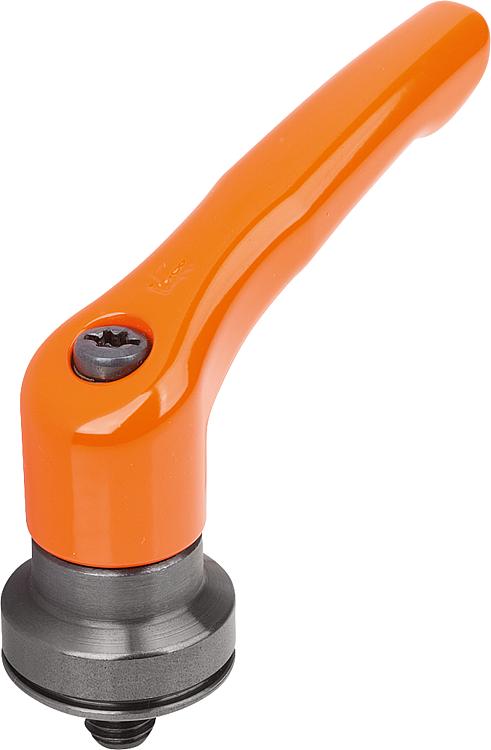

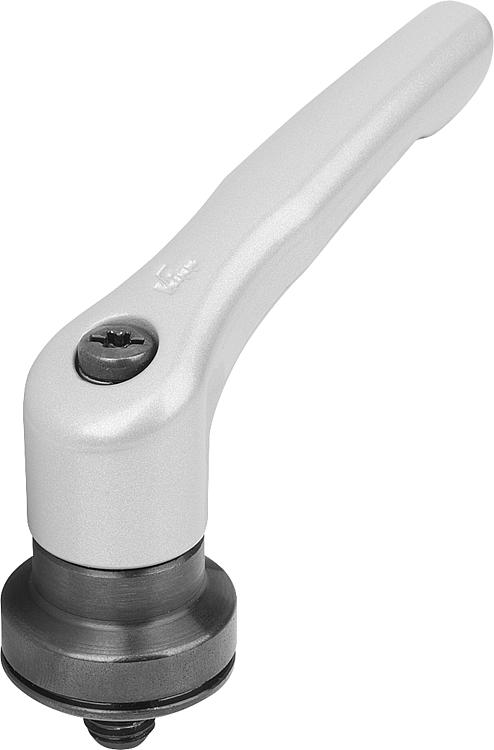

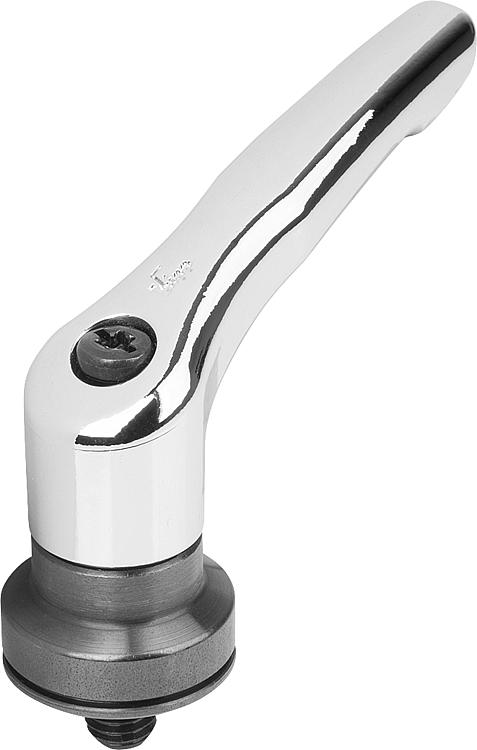

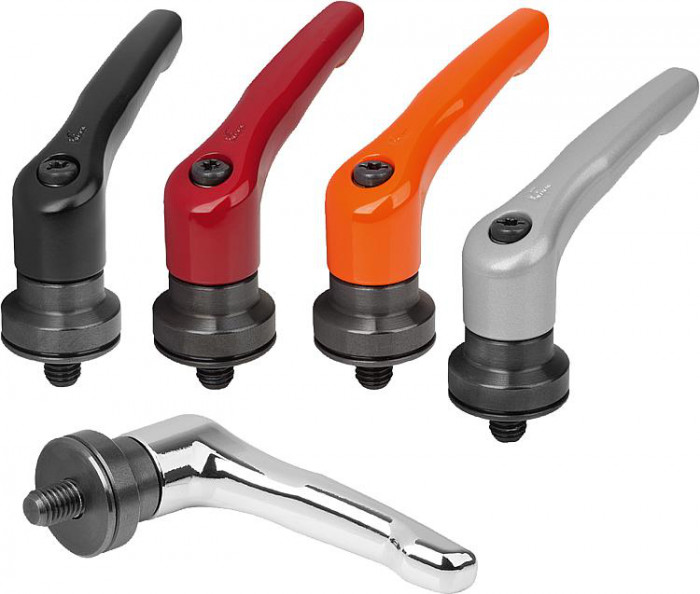

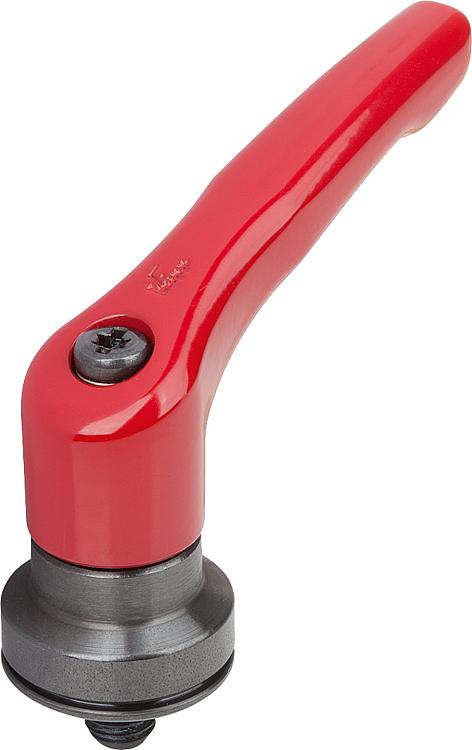

Upozornění	Sériově se dodává: černá matná, oranžová RAL 2004, rubínově červená RAL 3003, stříbrná metalíza, chromováno do vysokého lesku.

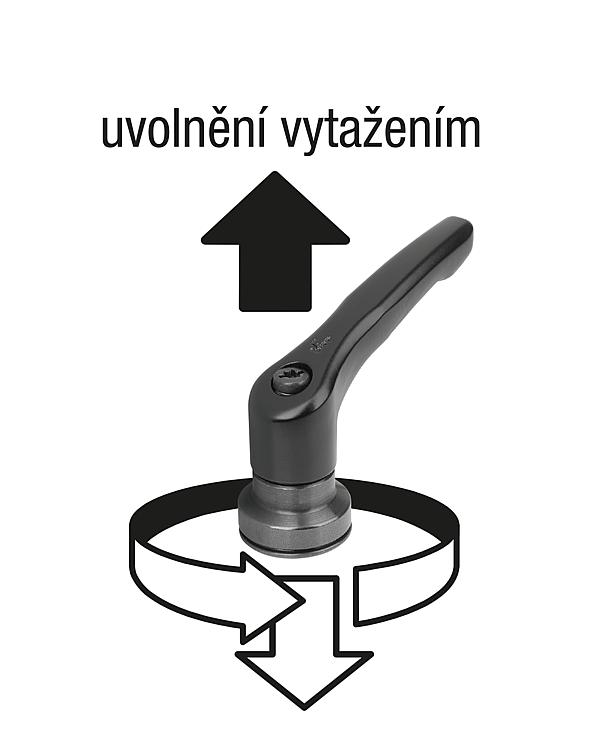

Způsob ovládání	Ovládací páka je v neovládaném stavu zaklesnuta ozubeným věncem do závitové vložky. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Další barvy a délky závitu.

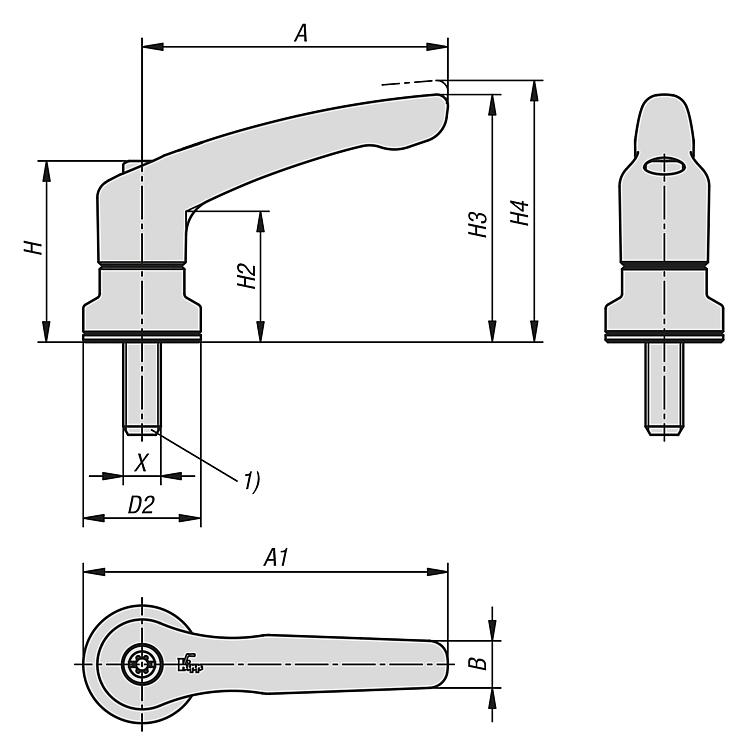

Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
06460-10-2081X10	545,80 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	.step
06460-10-2081X20	545,80 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	.step
06460-10-2081X30	545,80 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	.step
06460-10-2081X40	554,80 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	.step
06460-10-3101X15	568,40 Kč		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	.step
06460-10-3101X30	568,40 Kč		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	.step
06460-10-3101X40	579,40 Kč		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	.step
06460-10-3101X50	579,40 Kč		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	.step
06460-10-4101X20	615,10 Kč		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	.step
06460-10-4101X30	615,10 Kč		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	.step
06460-10-4101X40	640,30 Kč		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	.step
06460-10-4101X50	640,30 Kč		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	.step
06460-10-5121X20	708,00 Kč		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	.step
06460-10-5121X30	708,00 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	.step
06460-10-5121X40	747,90 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
06460-10-5121X50	747,90 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	50	.step
06460-10-2082X10	545,80 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	.step
06460-10-2082X20	545,80 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	.step
06460-10-2082X30	545,80 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	.step
06460-10-2082X40	554,80 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	.step
06460-10-3102X15	568,40 Kč		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	.step
06460-10-3102X30	568,40 Kč		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	.step
06460-10-3102X40	579,40 Kč		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	.step
06460-10-3102X50	579,40 Kč		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	.step
06460-10-4102X20	615,10 Kč		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	.step
06460-10-4102X30	615,10 Kč		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	.step
06460-10-4102X40	640,30 Kč		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	.step
06460-10-4102X50	640,30 Kč		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	.step
06460-10-5122X20	708,00 Kč		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	.step
06460-10-5122X30	708,00 Kč		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
06460-10-5122X40	747,90 Kč		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	.step
06460-10-5122X50	747,90 Kč		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	.step
06460-10-20827X10	545,80 Kč		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	.step
06460-10-20827X20	545,80 Kč		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	.step
06460-10-20827X30	545,80 Kč		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	.step
06460-10-20827X40	554,80 Kč		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	.step
06460-10-31027X15	568,40 Kč		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	.step
06460-10-31027X30	568,40 Kč		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	.step
06460-10-31027X40	579,40 Kč		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	.step
06460-10-31027X50	579,40 Kč		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	.step
06460-10-41027X20	615,10 Kč		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	.step
06460-10-41027X30	615,10 Kč		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	.step
06460-10-41027X40	640,30 Kč		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	.step
06460-10-41027X50	640,30 Kč		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	.step
06460-10-51227X20	708,00 Kč		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
06460-10-51227X30	708,00 Kč		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	.step
06460-10-51227X40	747,90 Kč		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	.step
06460-10-51227X50	747,90 Kč		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	.step
06460-10-2083X10	545,80 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	.step
06460-10-2083X20	545,80 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	.step
06460-10-2083X30	545,80 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	.step
06460-10-2083X40	554,80 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	.step
06460-10-3103X15	568,40 Kč		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	.step
06460-10-3103X30	568,40 Kč		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	.step
06460-10-3103X40	579,40 Kč		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	.step
06460-10-3103X50	579,40 Kč		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	.step
06460-10-4103X20	615,10 Kč		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	.step
06460-10-4103X30	615,10 Kč		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	.step
06460-10-4103X40	640,30 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	.step
06460-10-4103X50	640,30 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	50	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
