Upínací páky ze zinku s vnitřním závitem a zesilovačem upínací síly

Novinka

Popis produktu

Kód:	06450-10
Výrobce:	norelem
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky ze zinku s vnitřním závitem a zesilovačem upínací síly | 06450-10
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list 06450–10 Upínací páky ze zinku s vnitřním závitem a zesilovačem upínací síly

Varianty
Technické parametry

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí.
Materiál	Rukojeť páky ze zinkové slitiny podle DIN EN 12844. Ocelové části třídy pevnosti 5.8.
Provedení	Ovládací páka potažena umělou hmotou nebo chromována do vysokého lesku. Ocelové části, brynýrované. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.

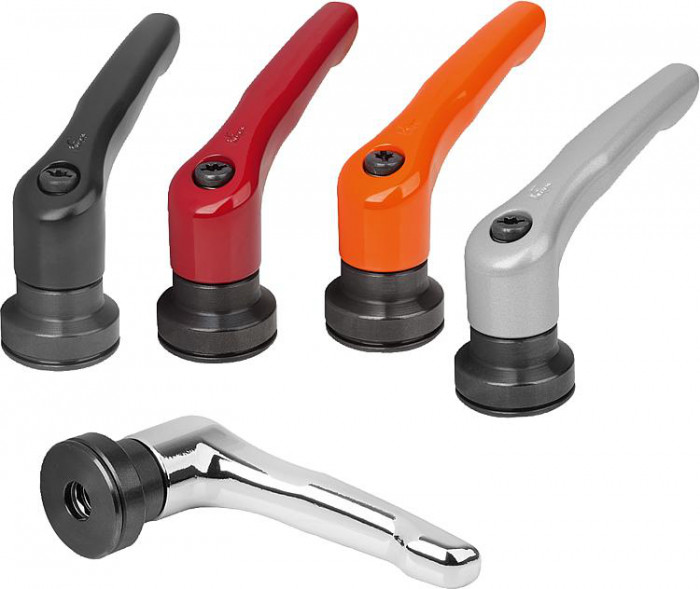

Upozornění	Sériově se dodává: černá matná, oranžová RAL 2004, rubínově červená RAL 3003, stříbrná metalíza, chromováno do vysokého lesku.

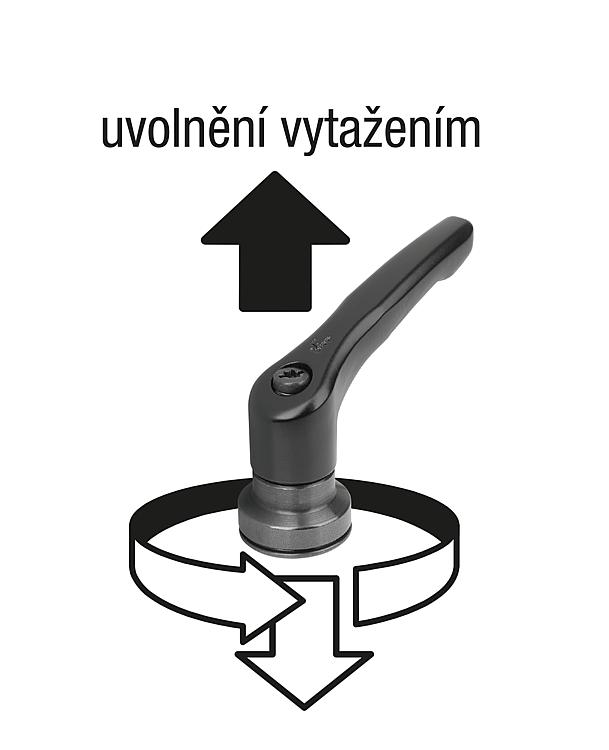

Způsob ovládání	Ovládací páka je v neovládaném stavu zaklesnuta ozubeným věncem do závitové vložky. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Jiná barevná provedení.

Detail zavřít

Zruš filtr

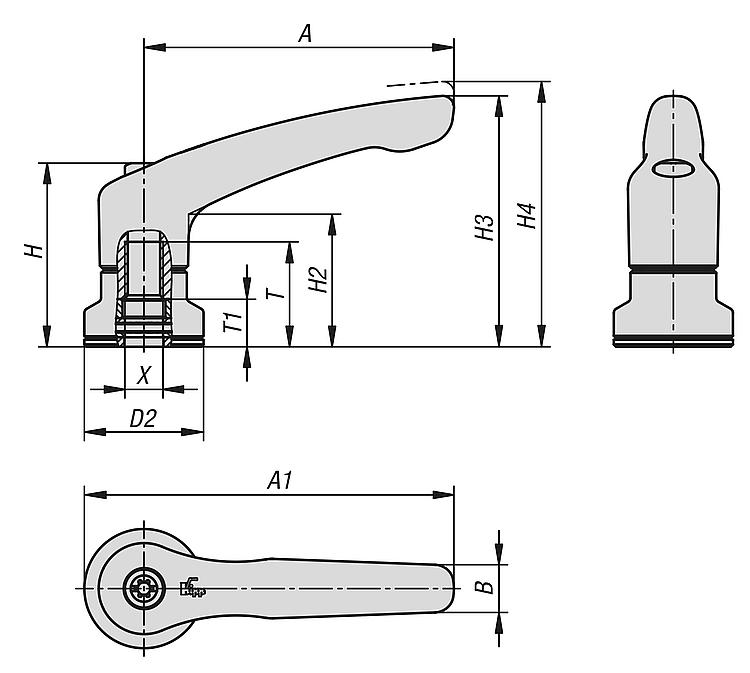

Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	T	T1	CAD

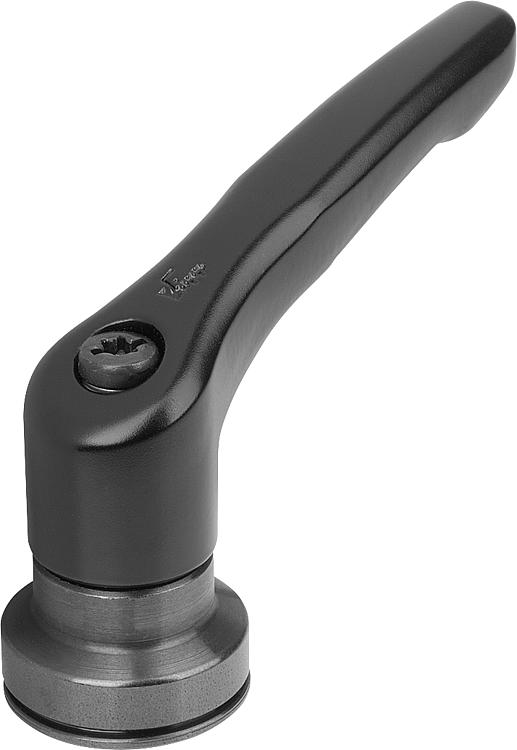

06450-10-2081	510,00 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
06450-10-3101	543,90 Kč		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
06450-10-4101	593,80 Kč		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	3D
06450-10-5121	654,80 Kč		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step

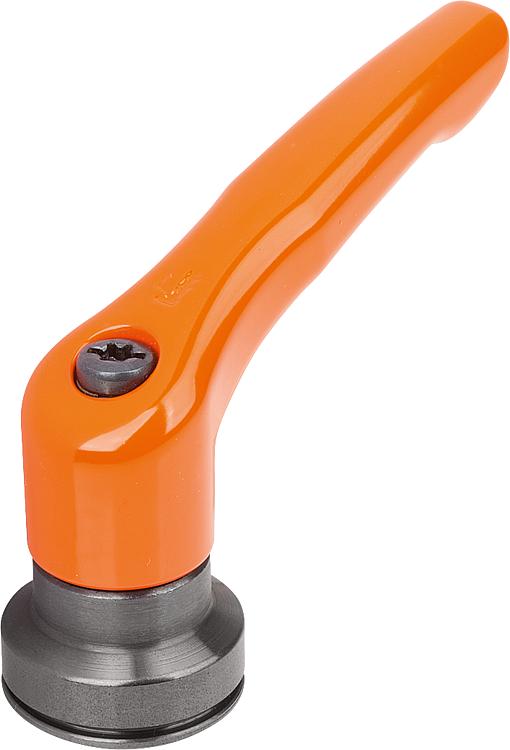

06450-10-2082	510,00 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
06450-10-3102	543,90 Kč		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
06450-10-4102	593,80 Kč		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
06450-10-5122	654,80 Kč		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step

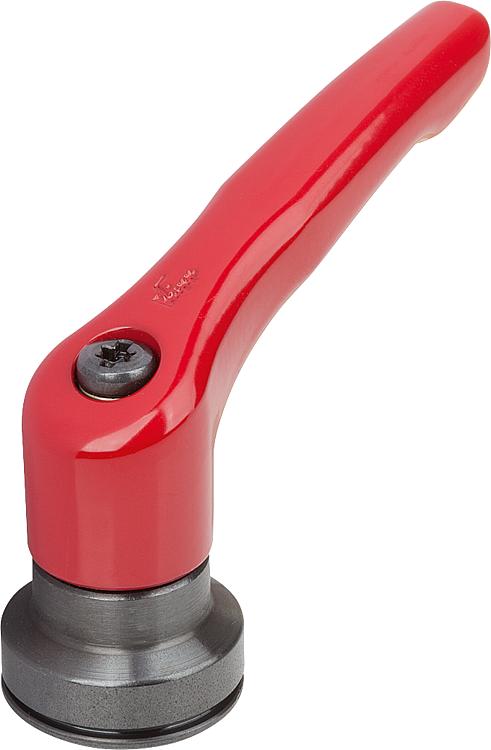

06450-10-20827	510,00 Kč		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
06450-10-31027	543,90 Kč		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
06450-10-41027	593,80 Kč		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
06450-10-51227	654,80 Kč		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step

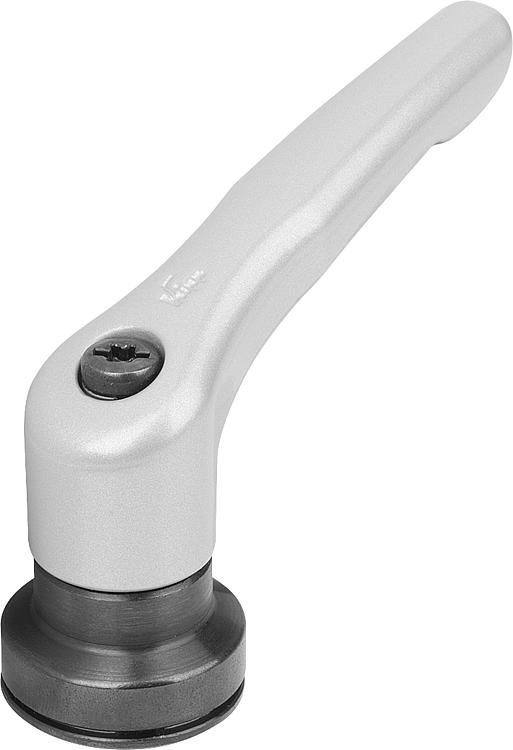

06450-10-2083	510,00 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
06450-10-3103	543,90 Kč		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
06450-10-4103	593,80 Kč		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	T	T1	CAD
06450-10-5123	654,80 Kč		kovově stříbrná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step

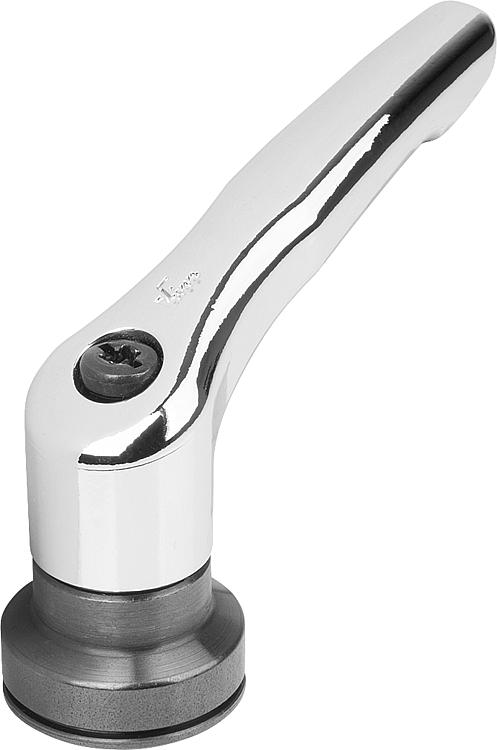

06450-10-2086	510,00 Kč		chromováno do vysokého lesku	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	22	10	.step
06450-10-3106	543,90 Kč		chromováno do vysokého lesku	M10	30	47	33,9	64,6	68,6	80	95	11,2	24	10	.step
06450-10-4106	593,80 Kč		chromováno do vysokého lesku	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	27	10	.step
06450-10-5126	654,80 Kč		chromováno do vysokého lesku	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	33	10	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
