Upínací páky s vnějším závitem a zesilovačem upínací síly

Novinka

Popis produktu

Kód:	K1626
Výrobce:	Kipp
Ceny:	jsou uvedeny dole na stránce v tabulce variant produktu, nebo na poptávku přes formulář níže.
Termín dodání:	běžně cca 7 až 10 dnů od objednání, v závislosti na množství a aktuálních zásobách. Konkrétní termíny dodání ověřujeme a potvrzujeme emailem, individuálně dle zakázky. V případě nedostupnosti zboží lze objednávku zrušit. Více informací.
	Cenu dopravy zásilek délky nad 1,7m zohledňujeme dle skutečných hodnot a dodatečně, pokud je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací páky s vnějším závitem a zesilovačem upínací síly | K1626
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v souladu s nařízením EU, že poskytnuté informace nejsou námi dále nijak používány ani uschovány a slouží pouze pro vyřízení této žádosti. Více informací ZDE.

zavřít

Ke stažení

Datový list K1626 Upínací páky s vnějším závitem a zesilovačem upínací síly

Varianty
Technické parametry

Popis výrobku	U upínacích pák s integrovaným zesilovačem upínací síly lze zvýšit upínací sílu v poměru ke standardním upínacím pákám až o 75 %. Dále lze tento výrobek použít i pro osoby s omezenou silou ruky (např. při rehabilitaci), aby s malým vynaložením síly docílily srovnatelné upínací síly. K uvolnění upínací páky je rovněž nutná menší ruční síla. Zvýšení upínací síly se dosahuje zabudovaným axiálním jehlovým ložiskem, které při upínání vyvozuje velmi malé plošné tření na pevné dosedací ploše. Kalené příložné kotouče jsou dimenzovány na vysoké upínací síly a ložisko svou vysokou nosností zaručuje dlouhou životnost. Díky velké, pevné dosedací ploše je upnutý díl trvale chráněn. Podložka již není více zapotřebí. Díky modulárnímu uspořádání lze dodávat nestandardní provedení.
Materiál	Rukojeť páky zinkový tlakový odlitek podle DIN EN 12844. Ocelové části z nerezu 1.4305.
Provedení	Ovládací páka potažena umělou hmotou nebo chromována do vysokého lesku. Ocelové části bez povrchové úpravy. Axiální jehlové ložisko s kalenými a broušenými příložnými kotouči.

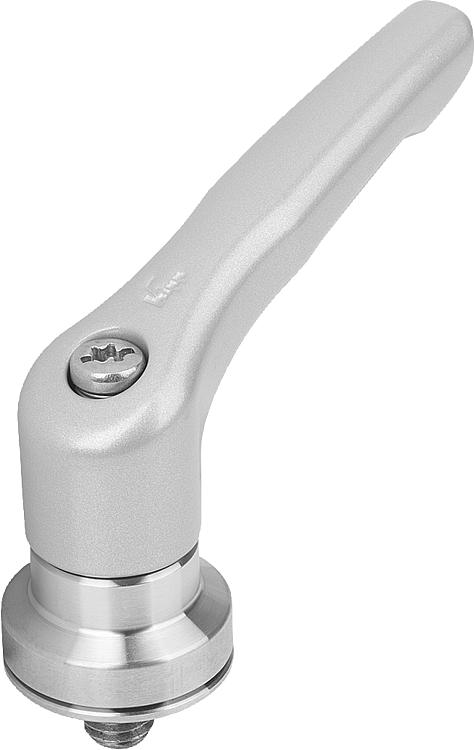

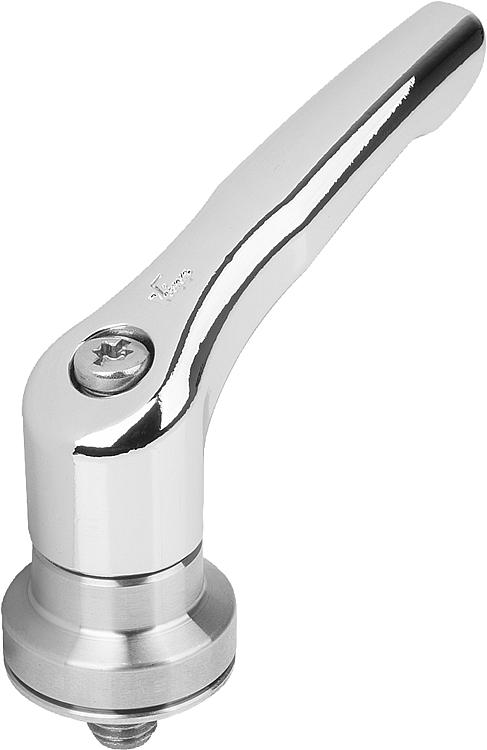

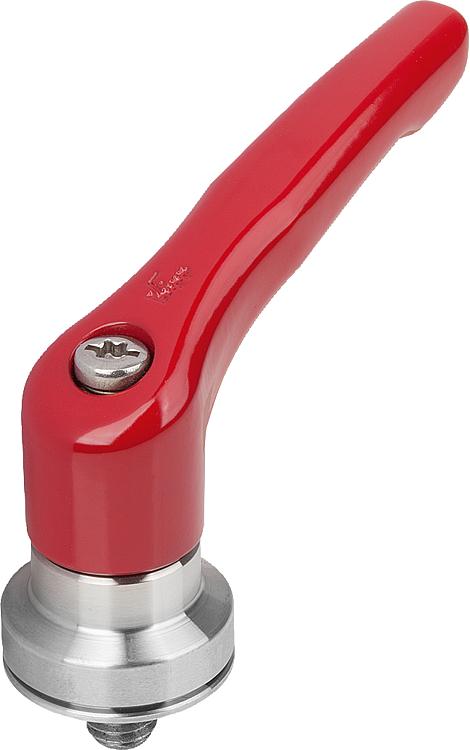

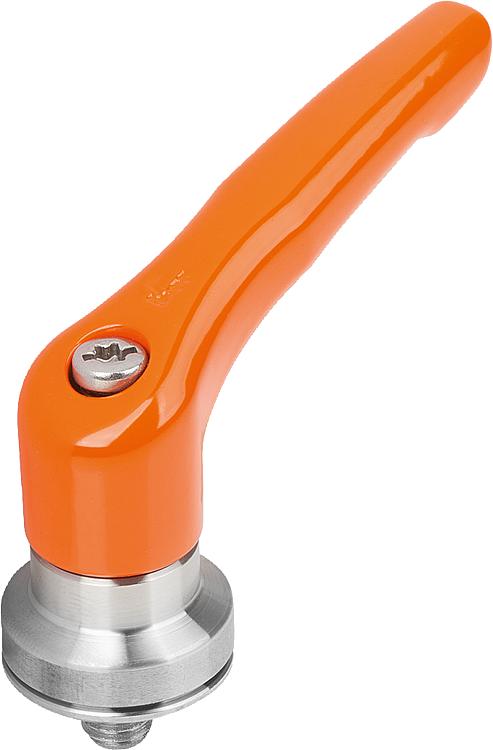

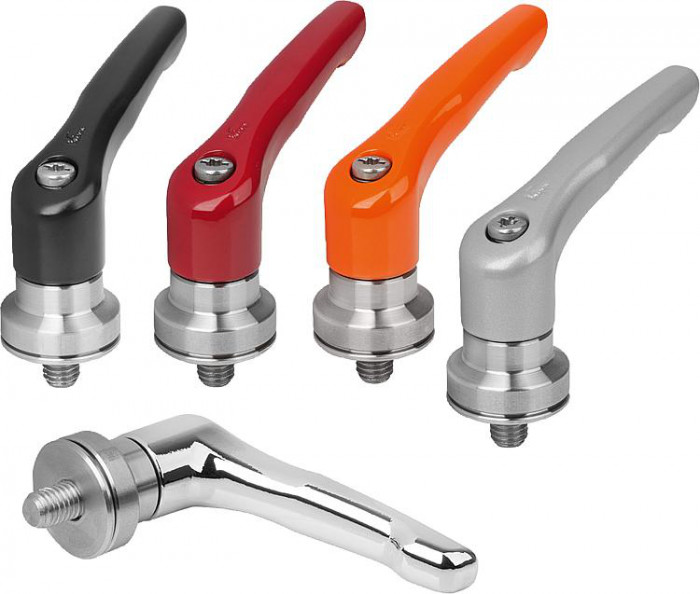

Upozornění	Sériově se dodává: černá matná, oranžová RAL 2004, rubínově červená RAL 3003, stříbrná metalíza, chromováno do vysokého lesku.

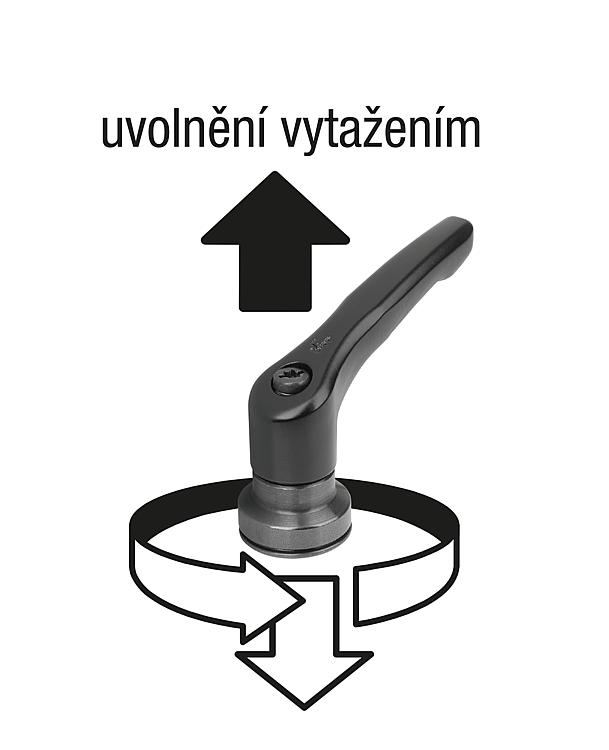

Způsob ovládání	Ovládací páka je v neovládaném stavu zaklesnuta ozubeným věncem do závitové vložky. Nadzvednutím ovládací rukojeti ji lze přemístit do jiné polohy a silou pružiny opět zaklesnout do ozubeného věnce.
Použití	Výroba strojů přístrojů a zařízení, oblast rehabilitace.
Přednosti	Výrazné zvýšení upínacích sil při stejném utahovacím momentu. Kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností. Nepohyblivá dosedací plocha chrání konstrukční díl.
Na vyžádání	Další barvy a délky závitu.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78

Detail zavřít

Zruš filtr
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
K1626.2081X10	792,70 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	.step
K1626.2081X20	792,70 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	.step
K1626.2081X30	792,70 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	.step
K1626.2081X40	804,70 Kč		černá sametově matná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	.step
K1626.3101X15	826,00 Kč		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	.step
K1626.3101X30	826,00 Kč		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	.step
K1626.3101X40	840,80 Kč		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	.step
K1626.3101X50	840,80 Kč		černá sametově matná	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	.step
K1626.4101X20	892,70 Kč		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	.step
K1626.4101X30	892,70 Kč		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	.step
K1626.4101X40	928,20 Kč		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	.step
K1626.4101X50	928,20 Kč		černá sametově matná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	.step
K1626.5121X20	1 026,50 Kč		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	.step
K1626.5121X30	1 026,50 Kč		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	.step
K1626.5121X40	1 083,90 Kč		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
K1626.5121X50	1 083,90 Kč		černá sametově matná	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	.step
K1626.2082X10	792,70 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	.step
K1626.2082X20	792,70 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	.step
K1626.2082X30	792,70 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	.step
K1626.2082X40	804,70 Kč		čistě oranžová RAL 2004	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	.step
K1626.3102X15	826,00 Kč		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	.step
K1626.3102X30	826,00 Kč		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	.step
K1626.3102X40	840,80 Kč		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	.step
K1626.3102X50	840,80 Kč		čistě oranžová RAL 2004	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	.step
K1626.4102X20	892,70 Kč		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	.step
K1626.4102X30	892,70 Kč		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	.step
K1626.4102X40	928,20 Kč		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	.step
K1626.4102X50	928,20 Kč		čistě oranžová RAL 2004	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	.step
K1626.5122X20	1 026,50 Kč		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	.step
K1626.5122X30	1 026,50 Kč		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
K1626.5122X40	1 083,90 Kč		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	.step
K1626.5122X50	1 083,90 Kč		čistě oranžová RAL 2004	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	.step
K1626.20827X10	792,70 Kč		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	.step
K1626.20827X20	792,70 Kč		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	.step
K1626.20827X30	792,70 Kč		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	.step
K1626.20827X40	804,70 Kč		rubínově červená RAL 3003	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	.step
K1626.31027X15	826,00 Kč		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	.step
K1626.31027X30	826,00 Kč		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	.step
K1626.31027X40	840,80 Kč		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	.step
K1626.31027X50	840,80 Kč		rubínově červená RAL 3003	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	.step
K1626.41027X20	892,70 Kč		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	.step
K1626.41027X30	892,70 Kč		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	.step
K1626.41027X40	928,20 Kč		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	.step
K1626.41027X50	928,20 Kč		rubínově červená RAL 3003	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	.step
K1626.51227X20	1 026,50 Kč		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	20	.step
Objednací kód	Základní cena bez DPH	Objednat	Barva základního tělesa	X	D2	H	H2	H3	H4	A	A1	B	L	CAD
K1626.51227X30	1 026,50 Kč		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	30	.step
K1626.51227X40	1 083,90 Kč		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	40	.step
K1626.51227X50	1 083,90 Kč		rubínově červená RAL 3003	M12	35	59,1	41,9	83	87,5	110	127,5	15,4	50	.step
K1626.2083X10	792,70 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	10	.step
K1626.2083X20	792,70 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	20	.step
K1626.2083X30	792,70 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	30	.step
K1626.2083X40	804,70 Kč		kovově stříbrná	M8	25	38,5	27,7	52,6	55,6	65	77,5	10	40	.step
K1626.3103X15	826,00 Kč		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	15	.step
K1626.3103X30	826,00 Kč		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	30	.step
K1626.3103X40	840,80 Kč		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	40	.step
K1626.3103X50	840,80 Kč		kovově stříbrná	M10	30	47	33,9	64,6	68,6	80	95	11,2	50	.step
K1626.4103X20	892,70 Kč		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	20	.step
K1626.4103X30	892,70 Kč		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	30	.step
K1626.4103X40	928,20 Kč		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	40	.step
K1626.4103X50	928,20 Kč		kovově stříbrná	M10	30	53,1	37,2	72,8	77,3	95	110	13,2	50	.step
Uvedené ceny jsou základní při odběru od 1 ks. V případě většího množství Vám vypracujeme individuální cenovou nabídku.
