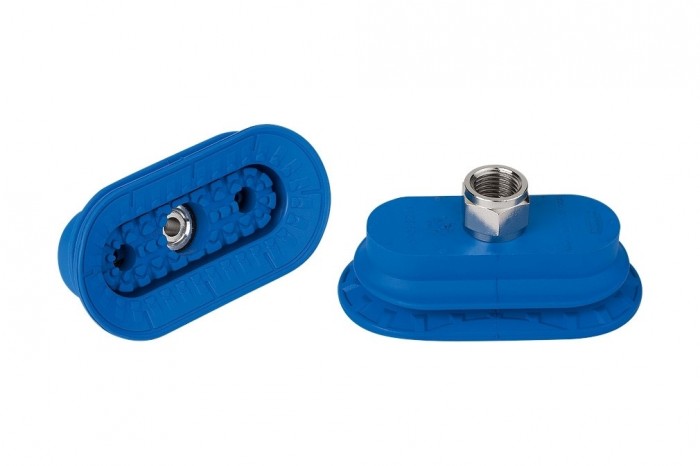

SAOB 80×40 HT1–60 G1/4-IG

Popis produktu

Bellows suction cup (oval) for high dynamic on curved, oily surfaced workpieces

Kód:	10.01.06.03176
Výrobca:	J. Schmalz GmbH
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	3 – 6 týždňov od objednania. {odkaz}.":/sk/faq-casto-kladene-otazky/
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SAOB 80x40 HT1-60 G1/4-IG | 10.01.06.03176
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Download product data sheet

Varianty
Technické parametre

Dimensions (LxB)	80 × 40 mm
Pull-off force	131,70 N
Suction cup material	High temp material HT1
Vacuum connection	G1/4-F
Hmotnost‎	34,90 g
Lateral force	152,80 N
Lateral force (oily surface)	73,60 N
Material hardness	60 °Sh
Suction force	65 N
Curve radius (min) (convex)	25 mm
Nipple material	Brass, nickel-plated
Internal hose diameter (recom.)	6 mm
Volume	21,80 cm³
Number of folds	1,5
Product family	SAOB

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Bmax(S)	B1	Bs	dn	G1	H	LG1	Lmax(S)	L1	Ls	SW1	Z	CAD
10.01.06.03176	42,02 €		43mm	40mm	40,6mm	6mm	G1/4"-F	37,2mm	8mm	83mm	73,30mm	80,6mm	17mm	9mm	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
