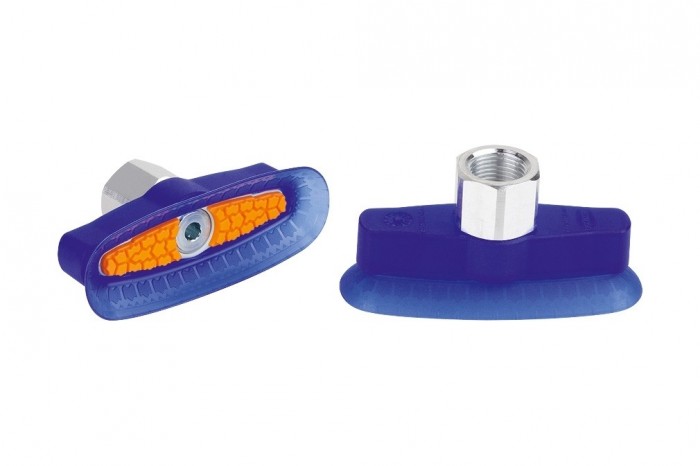

SAOXM 80×30 ED-85 NPT3/8-IG

Popis tovaru

High-Speed bell shaped suction cup for (oval) very dynamic handling of smooth and oily workpieces

Kód:	10.01.24.00043
Výrobca:	J. Schmalz GmbH
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	3 – 6 týždne od objednania. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: SAOXM 80x30 ED-85 NPT3/8-IG | 10.01.24.00043
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Download product data sheet

Varianty
Technické parametre

Dimensions (LxB)	80 × 30 mm
Suction cup material	Elastodur
Vacuum connection	NPT3/8-F
Hmotnost‎	37,40 g
Lateral force	110 N
Lateral force (oily surface)	134 N
Material hardness	85 °Sh
Suction force	105 N
Curve radius (min) (convex)	20 mm
Nipple material	Brass
Additional feature	Friction Disc
Internal hose diameter (recom.)	4 mm
Volume	13 cm³
Product family	SAOXM

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Bmax(S)	Bs	dn	G1	H	LG1	Lmax(S)	Ls	SW1	SW3	Z	CAD
10.01.24.00043	41,70 €		41,5mm	31,9mm	5,1mm	NPT3/8-F	39,1mm	14mm	88mm	82,1mm	22mm	5mm	6mm	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
