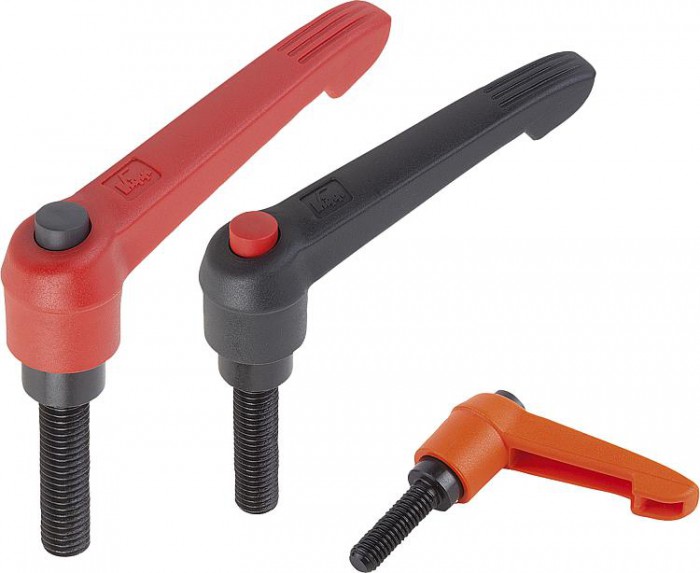

Zvieracie páky s tlačidlom s vonkajším závitom

Popis tovaru

Kód:	K0269
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Zvieracie páky s tlačidlom s vonkajším závitom | K0269
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Přehrát video

Datový list K0269 Svěrací páky s tlačítkem s vnějším závitem

Varianty
Technické parametre

Material	Držadlo páčky z plastu vyztuženého skelnými vlákny s ozubeným kroužkem ze zinkového odlitku. Ocelové části třída pevnosti 5.8. Tlačítko z plastu (POM).
Bezpečnost	Různé barevné kombinace jsou možné
Na vyžádání	Další vnější závity, délky šroubů i nestandardní provedení. Rozměr „H1“ je možné za příplatek dodat i v jiných délkách.
Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení:	Ocelové části brynýrované.

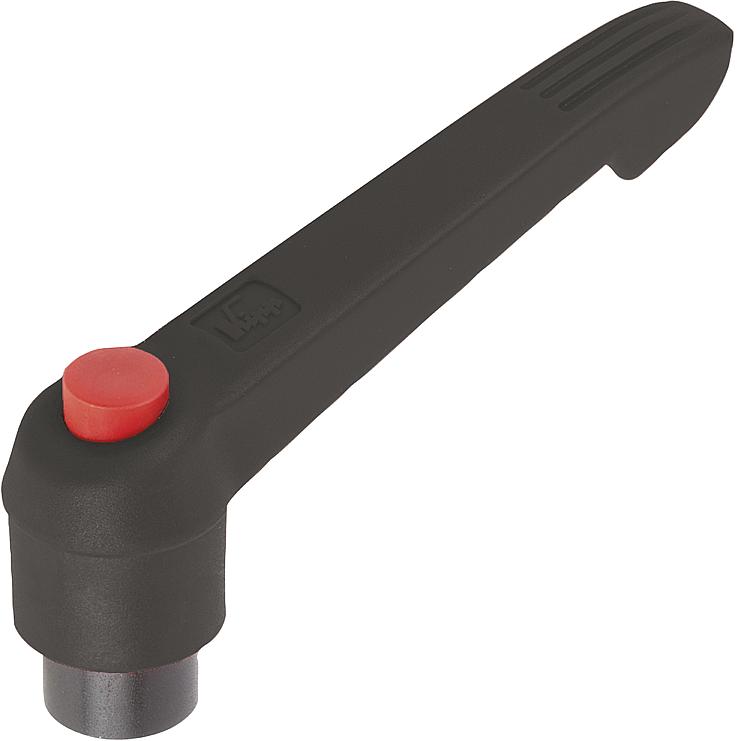

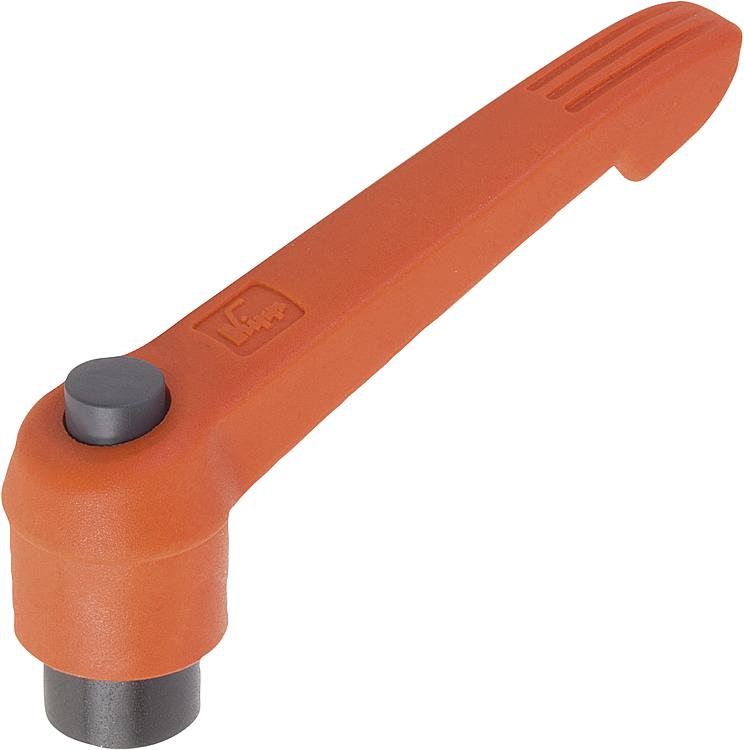

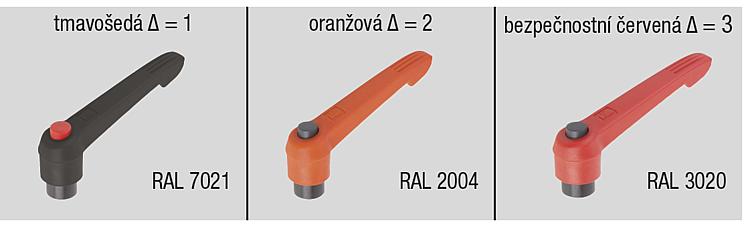

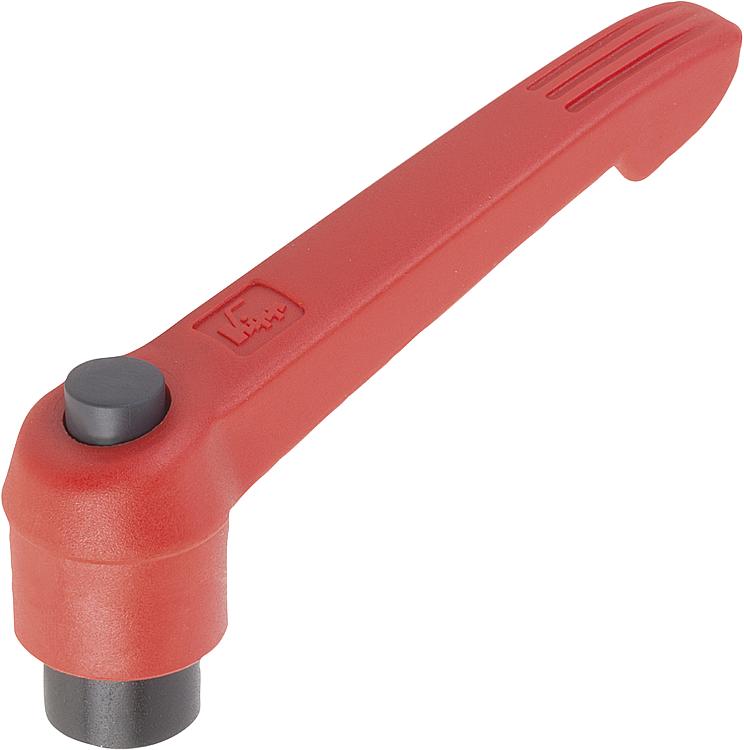

Upozornění	Δ Na tomto místě je třeba udat požadovanou barvu svěrací páky. Standardní barvy jsou: Svěrací páky tmavošedá, tlačítko bezpečnostní červená. Svěrací páky oranžová, tlačítko tmavošedá. Svěrací páky bezpečnostní červená, tlačítko tmavošedá. Při L ≥ 60 mm činí délka závitu 60 mm.

Detail zavřít

Zruš filter

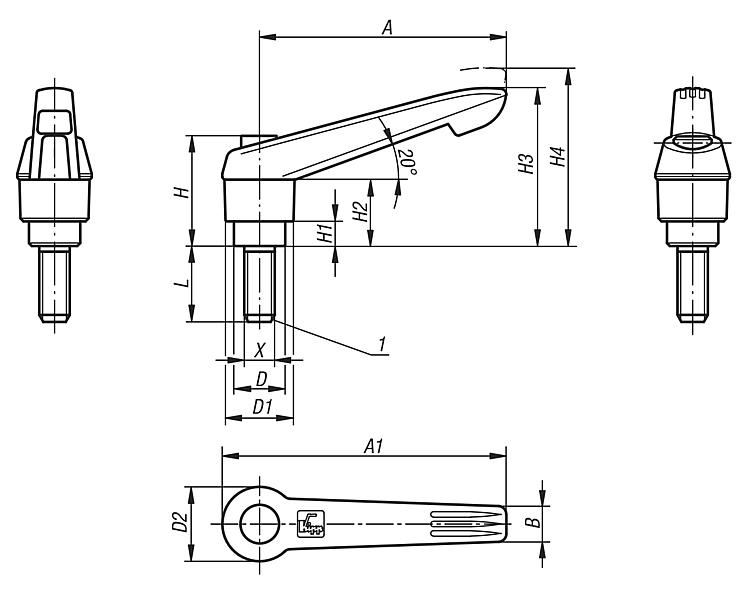

Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
K0269.71105X10	3,32 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10	CAD
K0269.71105X15	3,32 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15	CAD
K0269.71105X20	3,32 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20	CAD
K0269.71105X25	3,32 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25	CAD
K0269.71105X30	3,32 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30	CAD
K0269.71105X35	3,71 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	35	CAD
K0269.71105X40	3,71 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40	CAD
K0269.71105X45	3,71 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	45	CAD
K0269.71105X50	3,71 €		tmavošedá RAL 7021		M5	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50	CAD
K0269.71106X10	3,32 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	10	CAD
K0269.71106X15	3,32 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	15	CAD
K0269.71106X20	3,32 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	20	CAD
K0269.71106X25	3,32 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	25	CAD
K0269.71106X30	3,32 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	30	CAD
K0269.71106X35	3,71 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	35	CAD
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
K0269.71106X40	3,71 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	40	CAD
K0269.71106X45	3,71 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	45	CAD
K0269.71106X50	3,71 €		tmavošedá RAL 7021		M6	10	13mm	14,5mm	25,5mm	4mm	15mm	30mm	33,5mm	40mm	47mm	7,5mm	16	50	CAD
K0269.71206X15	3,96 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15	CAD
K0269.71206X20	3,96 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20	CAD
K0269.71206X25	3,96 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25	CAD
K0269.71206X30	3,96 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30	CAD
K0269.71206X35	4,31 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	35	CAD
K0269.71206X40	4,31 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40	CAD
K0269.71206X45	4,31 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	45	CAD
K0269.71206X50	4,31 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50	CAD
K0269.71206X55	4,31 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	55	CAD
K0269.71206X60	4,31 €		tmavošedá RAL 7021		M6	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60	CAD
K0269.71208X15	3,96 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15	CAD
K0269.71208X20	3,96 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20	CAD
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
K0269.71208X25	3,96 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25	CAD
K0269.71208X30	3,96 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30	CAD
K0269.71208X35	4,31 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	35	CAD
K0269.71208X40	4,31 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40	CAD
K0269.71208X45	4,31 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	45	CAD
K0269.71208X50	4,31 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50	CAD
K0269.71208X55	4,31 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	55	CAD
K0269.71208X60	4,31 €		tmavošedá RAL 7021		M8	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60	CAD
K0269.71210X15	3,96 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	15	CAD
K0269.71210X20	3,96 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	20	CAD
K0269.71210X25	3,96 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	25	CAD
K0269.71210X30	3,96 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	30	CAD
K0269.71210X35	4,31 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	35	CAD
K0269.71210X40	4,31 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	40	CAD
K0269.71210X45	4,31 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	45	CAD
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
K0269.71210X50	4,31 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	50	CAD
K0269.71210X55	4,31 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	55	CAD
K0269.71210X60	4,31 €		tmavošedá RAL 7021		M10	13,5	18mm	19,5mm	29,5mm	6,5mm	17,5mm	41,5mm	45,5mm	65mm	75mm	9,5mm	20	60	CAD
K0269.71308X15	4,83 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	15	CAD
K0269.71308X20	4,83 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	20	CAD
K0269.71308X25	4,83 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	25	CAD
K0269.71308X30	4,83 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	30	CAD
K0269.71308X35	5,31 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	35	CAD
K0269.71308X40	5,31 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	40	CAD
K0269.71308X45	5,31 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	45	CAD
K0269.71308X50	5,31 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	50	CAD
K0269.71308X55	5,31 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	55	CAD
K0269.71308X60	5,31 €		tmavošedá RAL 7021		M8	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	60	CAD
K0269.71310X15	4,83 €		tmavošedá RAL 7021		M10	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	15	CAD
K0269.71310X20	4,83 €		tmavošedá RAL 7021		M10	16	21,5mm	23mm	38,5mm	10mm	24mm	53,5mm	58mm	80mm	91,5mm	11mm	22	20	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
