Ploché zvieracie páky s vonkajším závitom, oceľové časti z nerezovej ocele

Popis tovaru

Kód:	K0738
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Ploché zvieracie páky s vonkajším závitom, oceľové časti z nerezovej ocele | K0738
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

flachklemmhebel-1280×720.mp4

Datový list K0738 Ploché svěrací páky s vnějším závitem, ocelové části z nerezové oceli

Varianty
Technické parametre

Material	Rukojeť páky zinkový tlakový odlitek podle DIN EN 12844. Ocelové části z nerezu 1.4305.
Na vyžádání	Další vnější závity, délky šroubů, barvy, jakož i nestandardní provedení. Rozměr „H1“ dodáváme za příplatek i v jiných délkách.

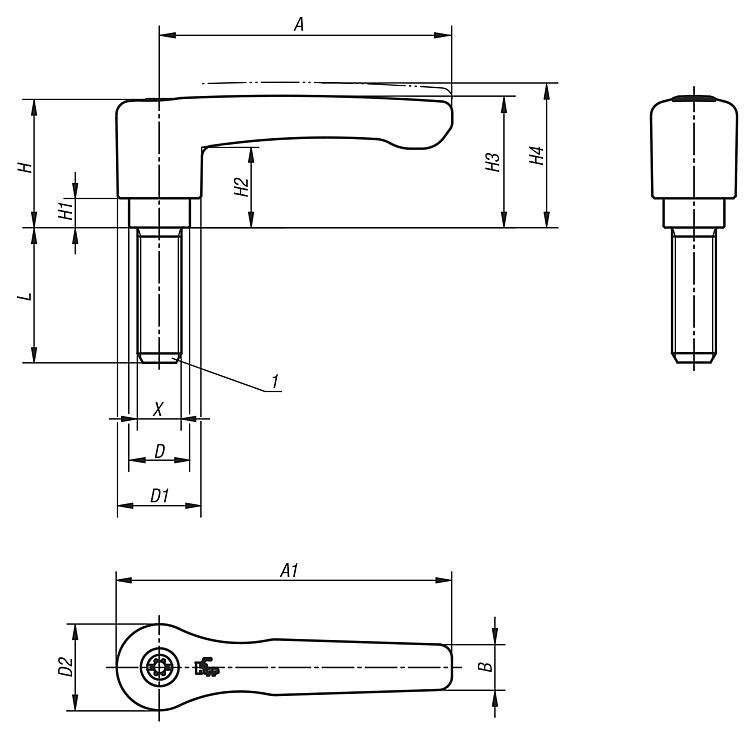

Odkaz na výkres	Zaoblené ukončení závitu podle DIN 78
Provedení:	Rukojeti páky potažené umělou hmotou. Ocelové části bez povrchové úpravy.
Upozornění	Sériově se dodává: černá polomatná, oranžová RAL 2004. Při L ≥ 60 mm činí délka závitu 60 mm.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
K0738.2061X15	9,38 €		černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	15	CAD
K0738.2061X20	9,38 €		černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20	CAD
K0738.2061X25	9,38 €		černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25	CAD
K0738.2061X30	9,38 €		černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30	CAD
K0738.2061X40	10,10 €		černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40	CAD
K0738.2061X50	10,10 €		černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50	CAD
K0738.2061X60	10,10 €		černá sametově matná		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60	CAD
K0738.2062X15	9,38 €		čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	15	CAD
K0738.2062X20	9,38 €		čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20	CAD
K0738.2062X25	9,38 €		čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25	CAD
K0738.2062X30	9,38 €		čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30	CAD
K0738.2062X40	10,10 €		čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40	CAD
K0738.2062X50	10,10 €		čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50	CAD
K0738.2062X60	10,10 €		čistě oranžová RAL 2004		M6	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60	CAD
K0738.2081X15	9,38 €		černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	15	CAD
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
K0738.2081X20	9,38 €		černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20	CAD
K0738.2081X25	9,38 €		černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25	CAD
K0738.2081X30	9,38 €		černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30	CAD
K0738.2081X40	10,10 €		černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40	CAD
K0738.2081X50	10,10 €		černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50	CAD
K0738.2081X60	10,10 €		černá sametově matná		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60	CAD
K0738.2082X15	9,38 €		čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	15	CAD
K0738.2082X20	9,38 €		čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20	CAD
K0738.2082X25	9,38 €		čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25	CAD
K0738.2082X30	9,38 €		čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30	CAD
K0738.2082X40	10,10 €		čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40	CAD
K0738.2082X50	10,10 €		čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50	CAD
K0738.2082X60	10,10 €		čistě oranžová RAL 2004		M8	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60	CAD
K0738.2101X20	9,38 €		černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20	CAD
K0738.2101X25	9,38 €		černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25	CAD
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
K0738.2101X30	9,38 €		černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30	CAD
K0738.2101X40	10,10 €		černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40	CAD
K0738.2101X50	10,10 €		černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50	CAD
K0738.2101X60	10,10 €		černá sametově matná		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60	CAD
K0738.2102X20	9,38 €		čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	20	CAD
K0738.2102X25	9,38 €		čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	25	CAD
K0738.2102X30	9,38 €		čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	30	CAD
K0738.2102X40	10,10 €		čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	40	CAD
K0738.2102X50	10,10 €		čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	50	CAD
K0738.2102X60	10,10 €		čistě oranžová RAL 2004		M10	13,5	18,5mm	19,1mm	28,5mm	6,5mm	17,8mm	3729,2mm	32,2mm	65mm	74,5mm	10,1mm	20	60	CAD
K0738.3081X20	10,77 €		černá sametově matná		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	20	CAD
K0738.3081X25	10,77 €		černá sametově matná		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	25	CAD
K0738.3081X30	10,77 €		černá sametově matná		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	30	CAD
K0738.3081X40	11,49 €		černá sametově matná		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	40	CAD
K0738.3081X50	11,49 €		černá sametově matná		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	50	CAD
Objednací kód	Základná cena bez DPH	Objednat	Barva základního tělesa	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
K0738.3081X60	11,49 €		černá sametově matná		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	60	CAD
K0738.3082X20	10,77 €		čistě oranžová RAL 2004		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	20	CAD
K0738.3082X25	10,77 €		čistě oranžová RAL 2004		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	25	CAD
K0738.3082X30	10,77 €		čistě oranžová RAL 2004		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	30	CAD
K0738.3082X40	11,49 €		čistě oranžová RAL 2004		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	40	CAD
K0738.3082X50	11,49 €		čistě oranžová RAL 2004		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	50	CAD
K0738.3082X60	11,49 €		čistě oranžová RAL 2004		M8	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	60	CAD
K0738.3101X20	10,77 €		černá sametově matná		M10	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	20	CAD
K0738.3101X25	10,77 €		černá sametově matná		M10	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	25	CAD
K0738.3101X30	10,77 €		černá sametově matná		M10	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	30	CAD
K0738.3101X40	11,49 €		černá sametově matná		M10	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	40	CAD
K0738.3101X50	11,49 €		černá sametově matná		M10	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	50	CAD
K0738.3101X60	11,49 €		černá sametově matná		M10	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	60	CAD
K0738.3102X20	10,77 €		čistě oranžová RAL 2004		M10	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	20	CAD
K0738.3102X25	10,77 €		čistě oranžová RAL 2004		M10	16	21,2mm	22mm	37mm	10mm	23,8mm	38mm	42mm	80mm	91mm	11,7mm	22	25	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
