Zvieracia páka s vonkajším závitom a nákružkom pre tesniacu podložku a podložku Hygienic USIT® Freudenberg Process Seals

Popis tovaru

Kód:	K1317
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Zvieracia páka s vonkajším závitom a nákružkom pre tesniacu podložku a podložku Hygienic USIT® Freudenberg Process Seals | K1317
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

kipp-hygienic-animation-2018-1280x720.mp4

kipp-hygienic-animation-2018–1280×720.mp4

Datový list K1317 Svěrací páka s vnějším závitem a nákružkem pro těsnicí podložku a podložku Hygienic USIT® Freudenberg Process Seals

Varianty
Technické parametre

Material	Ocelové díly nerezová ocel 1.4404. Těsnění dříku 70 EPDM 291.
Na vyžádání	Jiné délky závitů, palcový závit.
Provedení:	Leštěno do vysokého lesku.
Příslušenství	Těsnicí podložka a podložka Hygienic USIT® K1326.
Upozornění	Svěrací páky určené pro hygienické prostředí. Díky zcela uzavřené rukojeťové části a těsnění dříku je vyloučena kontaminace uvnitř páky. Navíc je šroubový nástavec opatřen kuželovým nákružkem, aby místo zašroubování mohlo být bezpečně hygienicky utěsněno těsnicí a vymezovací podložkou Hygienic USIT®. Díky velmi nízké hloubce drsnosti méně než Ra 0,8 µm na povrchu nepřilnou téměř žádné částečky nečistot. Prostřednictvím povrchu vyleštěného do vysokého lesku je zaručeno snadné čištění. Páka je v klidovém stavu volně otočná. Její náhodné otevření je vyloučeno. Při montáži na vibrující díly je ozubení chráněno před zvýšeným opotřebením.

Detail zavřít

Zruš filter

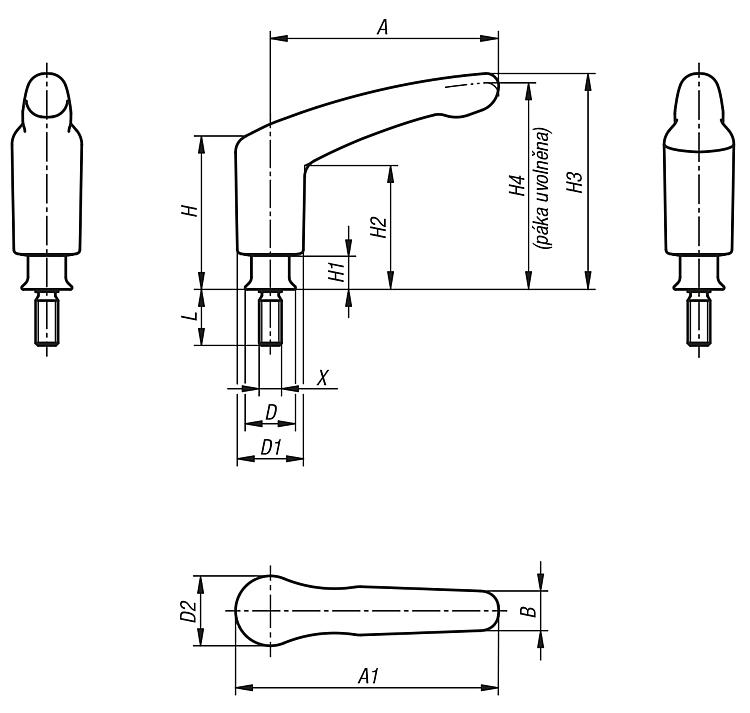

Objednací kód	Základná cena bez DPH	Objednat	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
K1317.106X20	37,80 €			M6	14,2	21mm	21,7mm	36,7mm	8,8mm	27mm	50,6mm	47,6mm	47,4mm	58,2mm	11,8mm	16	20	.step
K1317.106X30	38,32 €			M6	14,2	21mm	21,7mm	36,7mm	8,8mm	27mm	50,6mm	47,6mm	47,4mm	58,2mm	11,8mm	16	30	.step
K1317.106X40	39,05 €			M6	14,2	21mm	21,7mm	36,7mm	8,8mm	27mm	50,6mm	47,6mm	47,4mm	58,2mm	11,8mm	16	40	.step
K1317.106X50	39,82 €			M6	14,2	21mm	21,7mm	36,7mm	8,8mm	27mm	50,6mm	47,6mm	47,4mm	58,2mm	11,8mm	16	50	.step
K1317.206X20	39,20 €			M6	14,2	21mm	22,1mm	45,7mm	10,7mm	36,8mm	64,1mm	61,1mm	66,5mm	77,5mm	13mm	16	20	.step
K1317.206X30	39,73 €			M6	14,2	21mm	22,1mm	45,7mm	10,7mm	36,8mm	64,1mm	61,1mm	66,5mm	77,5mm	13mm	16	30	.step
K1317.206X40	40,47 €			M6	14,2	21mm	22,1mm	45,7mm	10,7mm	36,8mm	64,1mm	61,1mm	66,5mm	77,5mm	13mm	16	40	.step
K1317.206X50	41,24 €			M6	14,2	21mm	22,1mm	45,7mm	10,7mm	36,8mm	64,1mm	61,1mm	66,5mm	77,5mm	13mm	16	50	.step
K1317.208X20	40,01 €			M8	18	21mm	22,1mm	45,7mm	10,7mm	36,8mm	64,1mm	61,1mm	66,5mm	77,5mm	13mm	16	20	.step
K1317.208X30	40,68 €			M8	18	21mm	22,1mm	45,7mm	10,7mm	36,8mm	64,1mm	61,1mm	66,5mm	77,5mm	13mm	16	30	.step
K1317.208X40	41,40 €			M8	18	21mm	22,1mm	45,7mm	10,7mm	36,8mm	64,1mm	61,1mm	66,5mm	77,5mm	13mm	16	40	.step
K1317.208X50	42,30 €			M8	18	21mm	22,1mm	45,7mm	10,7mm	36,8mm	64,1mm	61,1mm	66,5mm	77,5mm	13mm	16	50	.step
K1317.208X60	43,21 €			M8	18	21mm	22,1mm	45,7mm	10,7mm	36,8mm	64,1mm	61,1mm	66,5mm	77,5mm	13mm	16	60	.step
K1317.308X16	43,69 €			M8	18	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	16	.step
K1317.308X20	44,17 €			M8	18	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	20	.step
Objednací kód	Základná cena bez DPH	Objednat	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
K1317.308X25	44,65 €			M8	18	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	25	.step
K1317.308X30	45,14 €			M8	18	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	30	.step
K1317.308X35	45,65 €			M8	18	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	35	.step
K1317.308X40	46,14 €			M8	18	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	40	.step
K1317.308X50	47,16 €			M8	18	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	50	.step
K1317.308X60	48,18 €			M8	18	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	60	.step
K1317.310X20	45,09 €			M10	22,3	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	20	.step
K1317.310X25	45,68 €			M10	22,3	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	25	.step
K1317.310X30	46,25 €			M10	22,3	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	30	.step
K1317.310X35	46,84 €			M10	22,3	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	35	.step
K1317.310X40	47,45 €			M10	22,3	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	40	.step
K1317.310X50	48,61 €			M10	22,3	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	50	.step
K1317.310X60	49,81 €			M10	22,3	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	60	.step
K1317.312X25	46,84 €			M12	26,6	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	25	.step
K1317.312X30	47,75 €			M12	26,6	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	30	.step
Objednací kód	Základná cena bez DPH	Objednat	Velikost	X	D	d1	d2	H	H1	H2	H3	H4	A	A1	B	počet zubů	L	CAD
K1317.312X35	48,65 €			M12	26,6	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	35	.step
K1317.312X40	49,56 €			M12	26,6	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	40	.step
K1317.312X50	51,37 €			M12	26,6	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	50	.step
K1317.312X60	53,18 €			M12	26,6	23,6mm	24,9mm	54,7mm	12,1mm	44mm	77mm	73,5mm	81,5mm	94mm	14,2mm	20	60	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
