Excentrická páka z plastu, nastavitelná, s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

Novinka

Popis tovaru

Kód:	K2127
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Excentrická páka z plastu, nastavitelná, s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli | K2127
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K2127 Excentrická páka z plastu, nastavitelná, s vnějším závitem, s plastovým přítlačným kotoučem a šroubem s úchytem z oceli nebo nerezové oceli

exzenterhebel-einstellbar-1280×720.mp4

Popis výrobku	Excentrická páka má technicky optimalizovanou tlačnou podložku z plastu. Tlačná podložka je vyrobena ze speciálního vysoce výkonného plastu, který zaručuje velmi dobrou odolnost proti opotřebení a tečení.
Materiál	Ovládací páka z plastu PA 6.6, vyztužená skelnými vlákny. Tlačná podložka z vysoce výkonného termoplastu vyztuženého uhlíkovými vlákny. Osové čepy, z nerezové oceli 1.4305. Šroub s úchytem z oceli, třída pevnosti 5.8 nebo nerezová ocel 1.4305.
Provedení	Manipulační páka, černá nebo bezpečnostní červená RAL3020. Tlačná podložka, černá. Osový čep, bez povrchové úpravy. Závitové šrouby, modře pasivované nebo z nerezové oceli, bez povrchové úpravy.
Upozornění	Excentrické nastavitelné páky se používají tam, kde je upínací páka vůči ose upínání jen v určité poloze (napříč). Přesná poloha upínací páky se nastavuje klíčem přes jemný závit na závitovém kolíku. Plasty mají tu vlastnost, že při zátěži u nich dochází k tečení (retardaci), což může snižovat upínací sílu.
Příslušenství	Pro mírně zakřivené kontaktní plochy lze volitelně objednat podložku z nerezové oceli K2130. Tuto podložku lze instalovat mezi axiální podložku a kontaktní plochu.

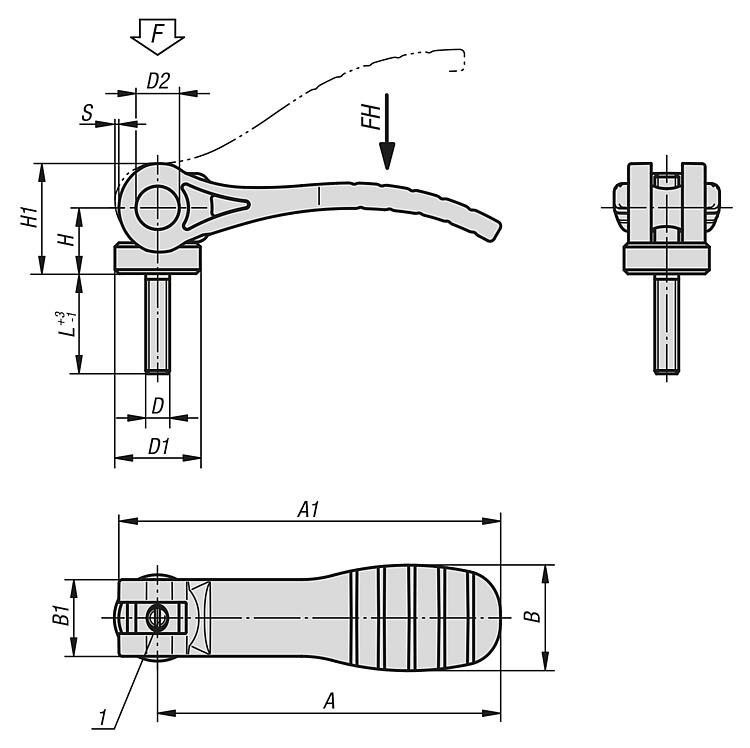

Odkaz na výkres	Kolík pro přesné nastavení upínací páky

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K2127.1521105X20	7,26 €		ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	3D
K2127.1521105X30	7,26 €		ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	3D
K2127.1521105X40	7,75 €		ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	3D
K2127.1521105X50	7,75 €		ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	3D
K2127.1521106X20	7,26 €		ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	3D
K2127.1521106X30	7,26 €		ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	3D
K2127.1521106X40	7,75 €		ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	3D
K2127.1521106X50	7,75 €		ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	3D
K2127.2521108X25	8,52 €		ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	3D
K2127.2521108X30	8,52 €		ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	3D
K2127.2521108X40	8,87 €		ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	3D
K2127.2521108X50	8,87 €		ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	3D
K2127.2521110X25	8,52 €		ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	3D
K2127.2521110X30	8,52 €		ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	3D
K2127.2521110X40	8,87 €		ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	3D
Objednací kód	Základná cena bez DPH	Objednat	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K2127.2521110X50	8,87 €		ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	3D
K2127.1531105X20	10,88 €		nerezová ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	3D
K2127.1531105X30	10,88 €		nerezová ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	3D
K2127.1531105X40	11,66 €		nerezová ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	3D
K2127.1531105X50	11,66 €		nerezová ocel	černá	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	3D
K2127.1531106X20	10,88 €		nerezová ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	3D
K2127.1531106X30	10,88 €		nerezová ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	3D
K2127.1531106X40	11,66 €		nerezová ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	3D
K2127.1531106X50	11,66 €		nerezová ocel	černá	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	3D
K2127.2531108X25	12,75 €		nerezová ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	3D
K2127.2531108X30	12,75 €		nerezová ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	3D
K2127.2531108X40	13,66 €		nerezová ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	3D
K2127.2531108X50	13,66 €		nerezová ocel	černá	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	3D
K2127.2531110X25	12,75 €		nerezová ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	3D
K2127.2531110X30	12,75 €		nerezová ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	3D
Objednací kód	Základná cena bez DPH	Objednat	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K2127.2531110X40	13,66 €		nerezová ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	3D
K2127.2531110X50	13,66 €		nerezová ocel	černá	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	3D
K2127.15218405X20	7,26 €		ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	3D
K2127.15218405X30	7,26 €		ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	3D
K2127.15218405X40	7,75 €		ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	3D
K2127.15218405X50	7,75 €		ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	3D
K2127.15218406X20	7,26 €		ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	3D
K2127.15218406X30	7,26 €		ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	3D
K2127.15218406X40	7,75 €		ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	3D
K2127.15218406X50	7,75 €		ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	3D
K2127.25218408X25	8,52 €		ocel	bezpečnostní červená RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	3D
K2127.25218408X30	8,52 €		ocel	bezpečnostní červená RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	3D
K2127.25218408X40	8,87 €		ocel	bezpečnostní červená RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	3D
K2127.25218408X50	8,87 €		ocel	bezpečnostní červená RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	3D
K2127.25218410X25	8,52 €		ocel	bezpečnostní červená RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	3D
Objednací kód	Základná cena bez DPH	Objednat	Materiál komponenty	Barva základního tělesa	D	D1	D2	B	B1	H	H1	A	A1	L	Zdvih S	Upínací síla F (kN)	Ruční síla FH N	CAD
K2127.25218410X30	8,52 €		ocel	bezpečnostní červená RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	3D
K2127.25218410X40	8,87 €		ocel	bezpečnostní červená RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	3D
K2127.25218410X50	8,87 €		ocel	bezpečnostní červená RAL 3020	M10	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	3D
K2127.15318405X20	10,88 €		nerezová ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	3D
K2127.15318405X30	10,88 €		nerezová ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	3D
K2127.15318405X40	11,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	3D
K2127.15318405X50	11,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M5	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	3D
K2127.15318406X20	10,88 €		nerezová ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	20	1,15	2,5	125	3D
K2127.15318406X30	10,88 €		nerezová ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	30	1,15	2,5	125	3D
K2127.15318406X40	11,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	40	1,15	2,5	125	3D
K2127.15318406X50	11,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M6	16	9	22	16	14	23,2	71,5	79,6	50	1,15	2,5	125	3D
K2127.25318408X25	12,75 €		nerezová ocel	bezpečnostní červená RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	25	1,5	5	170	3D
K2127.25318408X30	12,75 €		nerezová ocel	bezpečnostní červená RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	30	1,5	5	170	3D
K2127.25318408X40	13,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	40	1,5	5	170	3D
K2127.25318408X50	13,66 €		nerezová ocel	bezpečnostní červená RAL 3020	M8	25	11	33	24,2	16,3	27,9	100	110	50	1,5	5	170	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
