Šroubovací válce, hydraulické, dvojčinné

Novinka

Popis tovaru

Kód:	K1860
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Šroubovací válce, hydraulické, dvojčinné | K1860
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1860 Šroubovací válce, hydraulické, dvojčinné

Technické informace k hydraulickým upínacím prvkům

Varianty
Technické parametre

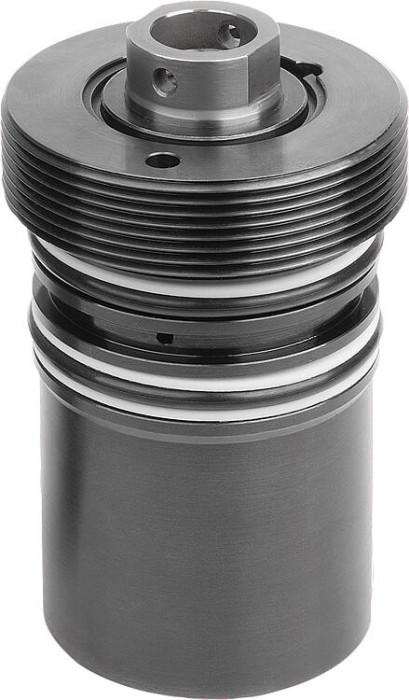

Popis výrobku	Se šroubovými válci s dvojčinnou funkcí jsou možné taktové, lineární zdvihy. U dvojčinných šroubových válců jsou oba směry zdvihu ovládány silou. Dvojčinné šroubovací válce lze použít jako tlačné nebo tažné válce. Tyto šroubovací válce se často používají v upínacích deskách a také v deskách pro nástroje ke vstřikování plastů. Integrovaný kovový stěrač zabraňuje poškození povrchu pístní tyče, protože třísky nemohou proniknout do šroubového válce. Ochrana těsnění zajišťuje dlouhou životnost výrobků.
Materiál	Pouzdro a píst z oceli. Těsnění z NBR.
Provedení	Těleso brynýrované. Píst kalený.
Upozornění	Díky kompaktní konstrukci šroubových válců není uvnitř instalován doraz pro zpětný zdvih pístu. Ujistěte se, že je dodržena předepsaná montážní hloubka šroubovacích válců, protože používají dno montážního otvoru jako doraz pro zpětný zdvih. Při výrobě vrtaných kanálů pro šroubovací válce je třeba dbát na to, aby ve vyvrtaných otvorech nezůstaly žádné třísky. Ty mohou poškodit těsnění šroubovacích válců, což může vést k netěsnosti výrobku. Aby nedošlo k poškození těsnění při montáži, dbejte na to, aby byly zaváděcí úkosy i příčné otvory pro přívod oleje dobře zaoblené. Tlačné prvky nejsou součástí dodávky. Respektujte bezpečnostní pokyny.
Způsob ovládání	Navrtané kanály.
Technické údaje	Max. provozní tlak: 500 bar.
Montáž	Viz montážní obrys.
Na vyžádání	Větší průměry a zdvihy pístu.
Příslušenství	Opěrné čepy K0307. Výkyvné opěrky K0282, K0302, K1164, K0287, K0288. Opěrné kameny ve tvaru šestihranu K0386.
Odkaz na výkres	Montážní obrys Zasunutí válce Alternativní přívod oleje, vysunutí válce Zaoblené hrany, maximálně R0,5

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Průměr pístu	Zdvih	Druh připojení	D	D1	D2	D3	G	G1	H	H1	H2	H3	H4	H5	H6	H7	L	SW	Tlačná síla při 100 bar (kN)	Tahová síla při 100 bar (kN)	Tlačná síla při 500 bar (kN)	Tahová síla při 500 bar (kN)	Potřeba oleje / 10 mm zdvih (cm³)	Potřeba oleje / 10 mm zpětný zdvih (cm³)	CAD
K1860.161613061	155,34 €		16	16	navrtané kanály	20	22	10	3,5	M30×1,5	M6×15	56	50	12	24	41	24	8	38	23	8	2	1,22	10	6,10	2	1,22	3D
K1860.163213061	161,87 €		16	32	navrtané kanály	20	22	10	3,5	M30×1,5	M6×15	72	66	12	24	41	24	8	38	23	8	2	1,22	10	6,10	2	1,22	3D
K1860.165013061	169,46 €		16	50	navrtané kanály	20	22	10	3,5	M30×1,5	M6×15	90	84	12	24	41	24	8	38	23	8	2	1,22	10	6,10	2	1,22	3D
K1860.201613061	157,52 €		20	16	navrtané kanály	26	28	12	4,2	M36×1,5	M8×16	57	51	12	25	43	25	10	40	28	10	3,14	2,02	15,70	10	3,14	2,02	3D
K1860.203213061	162,95 €		20	32	navrtané kanály	26	28	12	4,2	M36×1,5	M8×16	73	67	12	25	43	25	10	40	28	10	3,14	2,02	15,70	10	3,14	2,02	3D
K1860.205013061	170,55 €		20	50	navrtané kanály	26	28	12	4,2	M36×1,5	M8×16	91	85	12	25	43	25	10	40	28	10	3,14	2,02	15,70	10	3,14	2,02	3D
K1860.252013061	161,87 €		25	20	navrtané kanály	33	35	16	5,2	M42×1,5	M10×17	63	56	12	25	43	25	11	40	30	13	4,91	2,9	24,50	14,50	4,91	2,90	3D
K1860.255013061	172,73 €		25	50	navrtané kanály	33	35	16	5,2	M42×1,5	M10×17	93	86	12	25	43	25	11	40	30	13	4,91	2,9	24,50	14,50	4,91	2,90	3D
K1860.322513061	207,48 €		32	25	navrtané kanály	43	45	20	5,2	M56×2	M12×18	74	64	14,5	28	44	28	13	41	40	17	8,04	4,9	40,20	24,50	8,04	4,90	3D
K1860.325013061	227,05 €		32	50	navrtané kanály	43	45	20	5,2	M56×2	M12×18	99	89	14,5	28	44	28	13	41	40	17	8,04	4,9	40,20	24,50	8,04	4,90	3D
K1860.402513061	234,64 €		40	25	navrtané kanály	53	55	25	5,2	M64×2	M16×27	78	68	16,5	30	49	30	16	46	50	22	12,57	7,66	62,80	38,30	12,57	7,66	3D
K1860.405013061	253,11 €		40	50	navrtané kanály	53	55	25	5,2	M64×2	M16×27	103	93	16,5	30	49	30	16	46	50	22	12,57	7,66	62,80	38,30	12,57	7,66	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
