Otočné upínače, hydraulické, dvojčinné / jednočinné s návratem pomocí pružiny

Novinka

Popis produktu

Kód:	K1864
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Otočné upínače, hydraulické, dvojčinné / jednočinné s návratem pomocí pružiny | K1864
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1864 Otočné upínače, hydraulické, dvojčinné / jednočinné s návratem pomocí pružiny

Pomůcka pro volbu, otočný upínač, hydraulický

Technické informace k hydraulickým upínacím prvkům

Varianty
Technické parametre

Popis výrobku	Otočné upínače jsou určeny pro upínací zařízení, u nichž musí být upínací body při vyjímání nebo vkládání volné. Otočné upínače pracují jako jednočinné nebo dvojčinné tažné válce. Pro otočné upínače je možné vybírat ze tří typů krytů a různých způsobů ovládání. Upínací pohyb je iniciován překrývajícím se otočným a zvedacím pohybem. Vlastní upínací zdvih se pak provádí lineárním pohybem. K dispozici jsou různé verze s úhlem natočení 90° doleva nebo doprava. Otočné upínače jsou odolné, protože mají kovový stěrač, který chrání před vnikáním třísek. Kromě toho chrání ochrana proti přetížení otočný mechanismus před poškozením, pokud dojde k zablokování otočného procesu.
Materiál	Pouzdro a píst z oceli. Těsnění z NBR.
Provedení	Těleso brynýrované. Píst kalený.
Upozornění	Pokud je překročen přípustný objemový průtok na otočném upínači, musí být mezi ně připojen zpětný ventil škrticí klapky. Přípustný provozní tlak otočných upínačů závisí na délce upínacího ramene. Při montáži upínacích ramen je třeba je držet proti sobě, aby nedošlo k poškození kulového vedení otočných upínačů. V závislosti na připojení odvětrávání musí být sintrový filtr jednočinných otočných upínačů nahrazen šroubovým uzávěrem. Upínací rameno pro otočný upínač není součástí dodávky. Respektujte bezpečnostní pokyny.
Způsob ovládání	Závitová spojka. Přírubový spoj s O-kroužkem. Navrtané kanály.
Technické údaje	Max. provozní tlak: 500 bar.
Montáž	Viz montážní obrys.
Přednosti	Integrovaný kovový stěrač. Integrovaná ochrana proti přetížení. Bezkolizní přístup k obrobku. Mnoho variant. Přívod tlaku prostřednictvím různých možností připojení.
Na vyžádání	Větší průměry a zdvihy pístu, další otočný úhelník, různé držáky upínacích ramen, s kontrolou polohy.
Příslušenství	Upínací rameno pro otočný upínač K1865.
Rozsah dodávky	1 ks šroub a matice pro upínací přípravky jsou v dodávce.

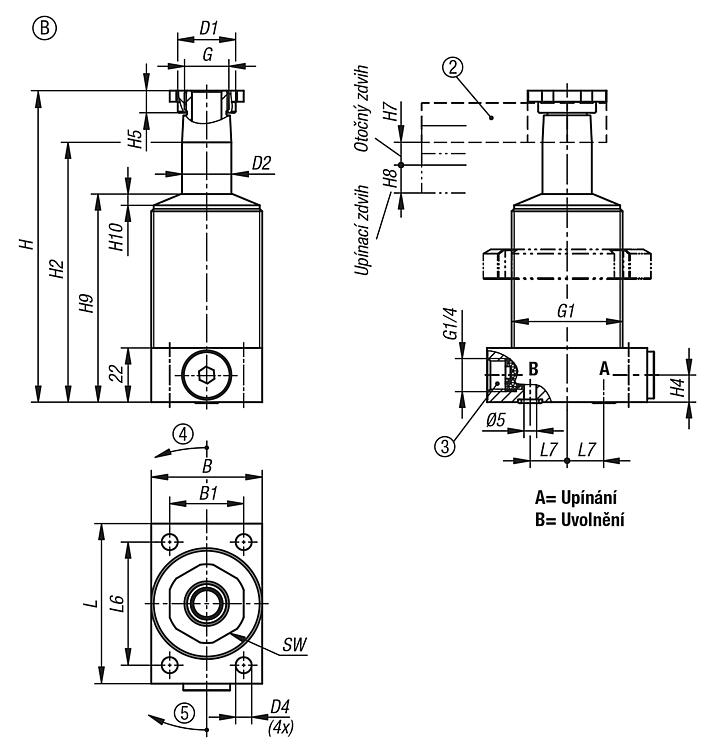

Odkaz na výkres	Provedení A: horní příruba Provedení B: dolní příruba Provedení C: šroubovací závit montážní obrys viz příslušenství U jednočinných válců je přípojka vybavena vestavěným sintrovým filtrem otáčení doleva otáčení doprava upnout Uvolnění nebo odvzdušnění pomocí jednočinného válce
