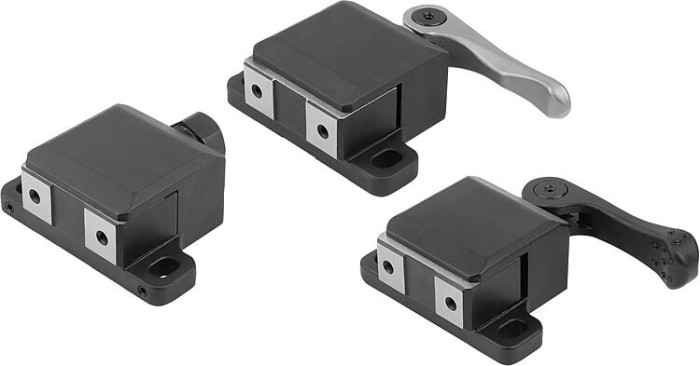

Boční upínač

Novinka

Popis tovaru

Kód:	K1697
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Boční upínač | K1697
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1697 Boční upínač

Varianty
Technické parametre

Materiál	Základní těleso, zušlechtěná ocel. Upínací páka ze zušlechtěné.
Provedení	Základní těleso, brynýrované. Upínací plocha, broušená. Upínací páka provedení B, brynýrována. Upínací páka, provedení C, poniklována.

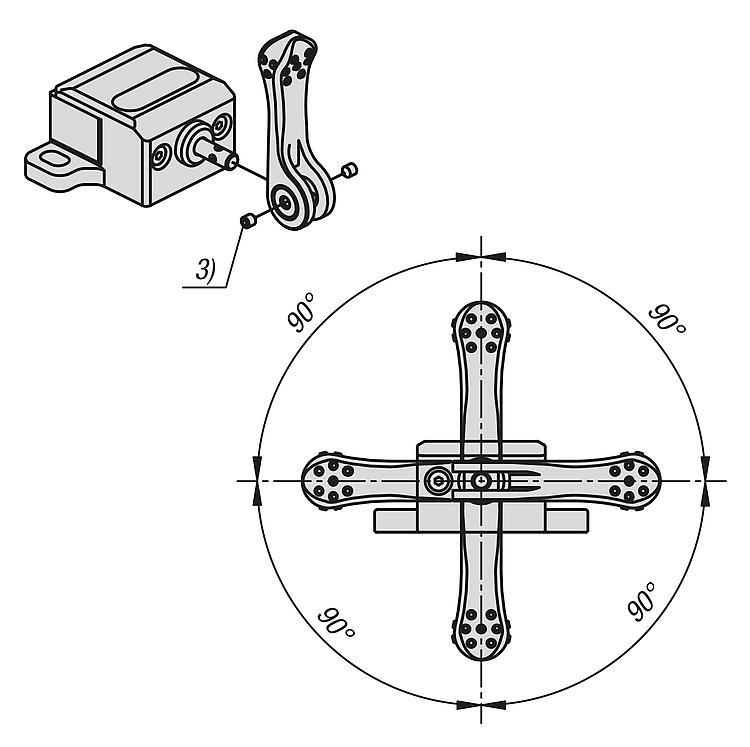

Upozornění	Dotáhněte stavěcí šroub, aby se zabránilo zpětnému skluzu bočního upínače při upínání. (provedení A) Upínací páku uživatelsky přívětivě nastavit v horizontálním a vertikálním směru v krocích po 90°, a to povolením hlavního šroubu. Obrobek lze upnout konstantní upínací silou díky opracovaným plochám ve tvaru upínací páky C.
Přednosti	Vysoké upínací síly Broušené upínací plochy Přítlačná síla zabraňuje zvednutí obrobku
Odkaz na výkres	Stavěcí šroub Šroub s válcovou hlavou Závitový kolík Uvolněná poloha Poloha předpětí 6 )Počáteční poloha upnutí Poloha napnuto

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	B	B1	B2	B3	B4	D	D1	D2	D3	H	H1	H2	H3	H4	H5	H6	L	L1	L2	L3	L4	L5	L6	R	SW	SW1	T	Zdvih S	Ruční síla FH N	S1= předběžný zdvih	Upínací síla (kN)	Utahovací moment max. Nm	CAD
K1697.1400	226,79 €		A	100	80	60	20	40	M5	8,6	M5×8	–	40	33	22	22	22	10	–	69	13	63	26	19	4	–	–	24	10	8	4	–	–	14	50	3D
K1697.0900	172,78 €		A	75	60	45	15	30	M4	6,6	M4×6	–	32	27	18	18	18	8	–	52	10	48	20	14	3	–	–	19	8	6	3	–	–	9	25	3D
K1697.03001	236,11 €		B	100	80	60	20	40	M5	8,6	–	M5×6	40	33	22	22	22	10	24	67	–	63	26	17	4	67	80	–	–	8	2,2	200	–	3	–	3D
K1697.02001	179,09 €		B	75	60	45	15	30	M4	6,6	–	M4×5	32	27	18	18	18	8	19	51	–	48	20	13	3	51,5	63	–	–	6	1,6	150	–	2	–	3D
K1697.01202	236,11 €		C	100	80	60	20	40	M5	8,6	–	M5×6	40	33	22	22	22	10	18	67	–	63	26	17	4	67	80	–	–	8	0,4	50	0,8	1,2	–	3D
K1697.00602	179,09 €		C	75	60	45	15	30	M4	6,6	–	M4×5	32	27	18	18	18	8	14	51	–	48	20	13	3	51,5	63	–	–	6	0,3	40	0,8	0,6	–	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
