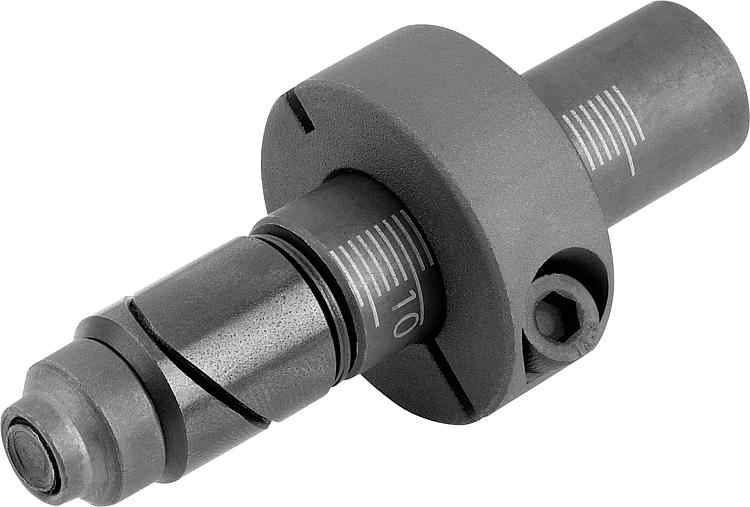

Upínací čap ocelový

Novinka

Popis tovaru

Kód:	K1503
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací čap ocelový | K1503
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1503 Upínací čep ocelový

Varianty
Technické parametre

Material	Ovládací páka ze zinkového tlakového odlitku podle DIN EN 12844. Středicí čep a klínové upínací čelisti z oceli 1.0715. Svěrací kroužek z oceli 1.0718.
Provedení	Ovládací páka černá, potažená umělou hmotou. Středicí čep a svěrací kroužek fosfátovány. Klínové čelisti brynýrovány. Měrná stupnice vypálená laserem.
Upozornění	Při dotahování šroubu nebo otáčení svěrací páky dojde k upnutí obou klínových čelistí v otvoru. Pomocí plynule stavitelného svěracího kroužku lze bezpečně zafixovat jeden nebo několik dorazových prvků různé tloušťky.
Použití	Upínací čepy se ideálně hodí k zafixování běžných dorazových prvků i různých tlouštěk materiálu na stolech s rastrovými otvory / svářecích stolech s děrami o průměru 16 mm nebo 28 mm.
Přednosti	Plynule nastavitelný rozsah upnutí od 0–36 mm a 0–75 mm. Necitlivý vůči průměru a jakosti povrchu otvoru (do H12). Rozsah upnutí lze snadno přednastavit pomocí stupnice. Utažení v otvoru chránící jeho povrch. Efekt přitažení i při malé tloušťce materiálu stolu (≥ 8 mm nebo ≥ 4 mm). Kompatibilní s běžnými dorazovými prvky.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	D	D1	H	H1	H2	SW	B upínací rozsah	CAD
K1503.0016	70,59 €		A	16	34	78mm	17,5	49	6	0–36	.step
K1503.0028	84,71 €		A	28/	48	129mm	28	90	6	0–75	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Provedení	D	D1	H	H1	H2	SW	B upínací rozsah	CAD
K1503.0116	76,85 €		B	65	16	34mm	109	17,5	80	0–36	.step
K1503.0128	90,98 €		B	80	28	48mm	168	28	129	0–75	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
