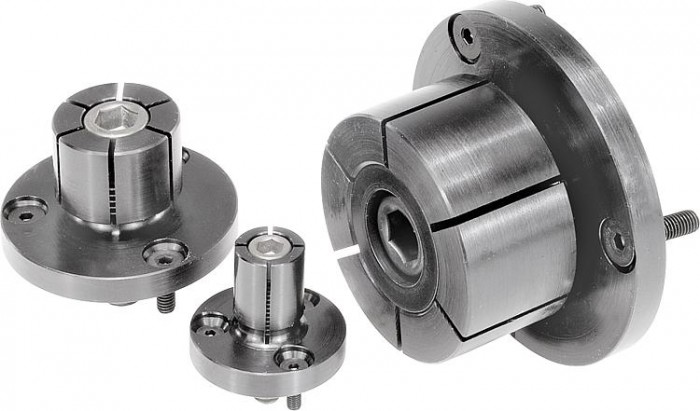

Upínacie tŕne

Popis tovaru

Kód:	K0357
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínacie tŕne | K0357
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K0357 Upínací trny

Varianty
Technické parametre

Material	Pouzdro z konstrukční oceli, šroub s kuželovou hlavou z cementační oceli.
Montáž	Upínací trn rozšířit cca o 0,1 mm (upínací dráha) vzhledem k průměru v klidovém stavu. Poté se upínací trn opracuje na soustruhu nebo frézce na vnitřní průměr obrobku. Přírubu lze v případě potřeby vystředit v díře nebo pomocí lícovaných kolíků.
Odkaz na výkres	Šroub s kuželovou hlavou
Provedení:	Kryt brynýrovaný. Šroub s kuželovou prvek zušlechtěn.
Upozornění	Upínací trn je zvláště vhodný pro druhé opracování soustružených dílů. Frézováním nebo soustružením se přizpůsobí průměr D průměru upínaného obrobku. Malá vestavná výška – žádné rušivé upínací patky. Upínání se provádí pomocí imbusového klíče nebo hydraulicky. * D min = Nejmenší přípustný průměr, na který smí být „D“ soustružen nebo frézován.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	D	D min.	D1	d2	D3 pro šroub se zápustnou hlavou ISO 10642	D4 Šroub s kuželovou hlavou	H	H1	H2	H3	SW Šroub s kuželovou hlavou	Utahovací moment max. Nm	Upínací síla max. kN	CAD
K0357.020407	91,14 €		7,4	4,1	20 h9	13,7mm	M2	M2	10,7mm	7,6mm	6,1mm	4,1mm	1,5	0,7	1,1	CAD
K0357.040812	92,70 €		12,4	8	29,72 h9	21mm	M3	M4	21,8mm	16mm	15mm	8mm	3	5	4,2	CAD
K0357.061214	94,55 €		14,2	12,2	31,5 h9	23,1mm	M3	M6	24,9mm	19mm	15mm	12mm	5	17	8,5	CAD
K0357.081420	96,66 €		20	13,5	37,5 h9	29mm	M3	M8	24,9mm	19mm	15mm	14mm	6	34	11,1	CAD
K0357.062027	125,61 €		27	18	50 h9	39,4mm	M4	M10	28,6mm	22,2mm	17,5mm	17mm	8	60	20	CAD
K0357.102535	154,69 €		35,3	23	56 h9	45,5mm	M4	M12	31,8mm	25,4mm	20,6mm	21mm	10	150	26,3	CAD
K0357.123442	197,29 €		42	29,3	69,5 h8	55,9mm	M5	M16	39,6mm	31,8mm	27mm	22mm	14	280	44,5	CAD
K0357.123452	204,79 €		51,5	29,3	75,5 h9	63,9mm	M5	M16	39,6mm	31,8mm	27mm	22mm	14	280	44,5	CAD
K0357.163077	331,00 €		77,7	29,3	107,5 h9	92,5mm	M6	M16	45,5mm	37,6mm	32,3mm	20mm	14	280	44,5	CAD
K0357.1630103	505,02 €		103	29,3	132,9 h9	118mm	M6	M16	45,5mm	37,6mm	32,3mm	20mm	14	280	44,5	CAD
K0357.1630175	983,47 €		175	29,3	132,9 h9	118mm	M6	M16	45,5mm	37,6mm	32,3mm	20mm	14	280	44,5	CAD
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
