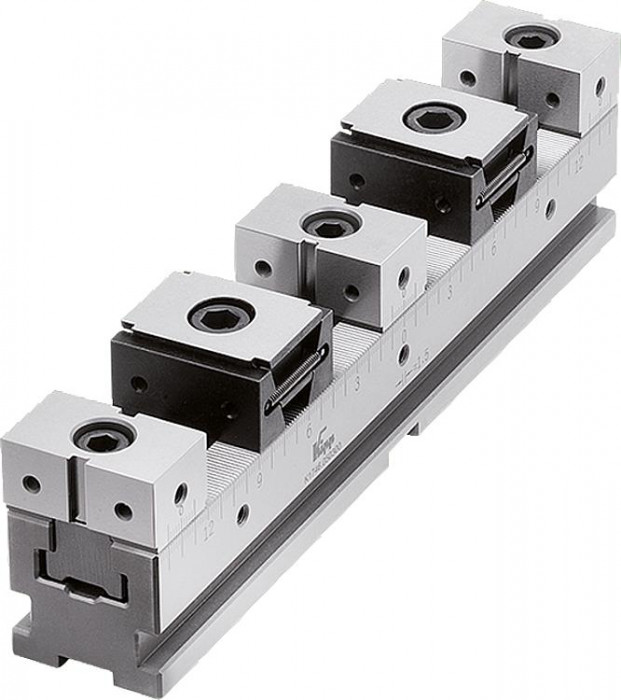

Vícenásobný upínací systém, dvojitý pevná čelist ES

Novinka

Popis produktu

Kód:	K1828
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Vícenásobný upínací systém, dvojitý pevná čelist ES | K1828
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1828 Vícenásobný upínací systém, dvojitý, pevná čelist ES

Varianty
Technické parametre

Materiál	Upínací lišta a pevný doraz z nástrojové oceli. Klínový upínač z cementační oceli.
Provedení	Upínací lišta a pevný doraz, kalený a broušený (HRC 55 ±2). Klínový upínač tvrzený a brynýrovaný.
Upozornění	Vícenásobný upínací systém lze připevnit pomocí různých rozhraní. Boční upínací okraj pro sadu upínek. Upínky lze připevnit na libovolném místě. Průchozí otvory pro šrouby s válcovou hlavou podle DIN. Polohovací otvory Ø 25 mm pro běžné upínací systémy nulového bodu se vzdálenostmi systému 200 mm. Polohovací otvory Ø 16 mm pro upínací systémy nulového bodu se vzdálenostmi systému 96 mm. Tři směrové drážky s 18H7 k podélnému a příčnému vyrovnání a na stolech s T-drážkou. Zalícované otvory Ø12F7 a Ø16F7 pro rastrové systémy s roztečí otvorů 40 a 50 mm. K dispozici jsou tři různá provedení: Vícenásobné upínací systémy oboustranné klínové upínače s pevnou čelistí ES / K1828. Vícenásobné upínací systémy oboustranné klínové upínače s pevnou čelistí DS / K1829. Vícenásobné upínací systémy jednostranné klínové upínače s pevnou čelistí ES / K1830.
Technické údaje	Systémová šířka 50 Maximální upínací síla: 10 kN Maximální utahovací moment: 30 Nm Systémová šířka 72 Maximální upínací síla: 20 kN Maximální utahovací moment: 50 Nm Systémová šířka 100 Maximální upínací síla: 30 kN Maximální utahovací moment: 65 Nm
Použití	Lze namontovat několik vícenásobných upínacích systémů s různou délkou za sebou nebo vedle sebe. Díky přesnému ozubení je možné velmi přesné polohování pevných čelistí. Díky postranní stupnici na upínacích lištách je možné každou polohu pevných čelistí zdokumentovat a v případě opakování identicky nastavit. Na boční závitové otvory lze namontovat dorazy. Ovládáním upínacího šroubu v klínových upínačích se upínací segmenty pohybují a přitlačují obrobky k pevným čelistem.
Přednosti	Univerzální a flexibilní. Pro malé a velké velikosti výrobní série. Lze upínat i velké díly na několika upínacích lištách vedle sebe.
Příslušenství	Upínací čepy K0967. Šrouby s válcovou hlavou K0869.10X30. Šrouby s válcovou hlavou K0869.12X25. Lícované šrouby K0815.12045 / K0815.16055. Opěrná lišta K1752. Nasazovací čelisti s přídavkem na opracování K1753. Nasazovací čelisti s prizmou K1754. Doraz obrobku K1755. Distanční prvek K1756. Sada upínek 4K1757. Kamen do T-drážky K1758. Kamen do vodicí drážky K0954.
Rozsah dodávky	1× upínací lišta. 2× klínový upínač, oboustranný. 3× pevná čelist ES.

Detail zavřít

Zruš filter

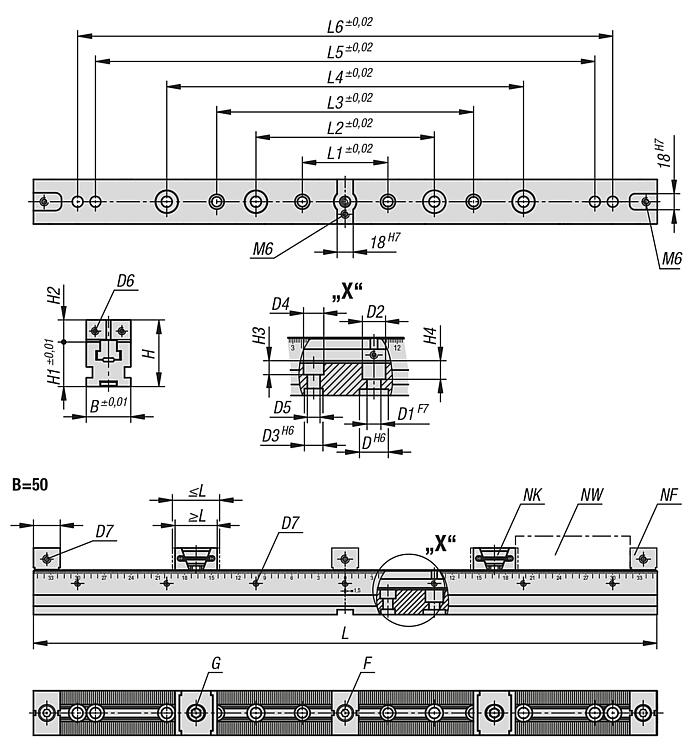

Objednávací kód	Základná cena bez DPH	Objednať	Provedení	L	B	H	L min.	L max.	L1	L2	L3	L4	L5	L6	L7	D	D1‎	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	F Válcovoý šroub DIN 912	G Šroub s válcovou hlavou DIN 912	NK = počet klínových upínačů	NF = počet pevných čelistí	NW = počet obrobků	CAD
K1828.05030001	1 264,19 €		hladké	300	50	75	44,5	50,5	96	200	–	–	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4	.step
K1828.05040001	1 403,18 €		hladké	400	50	75	44,5	50,5	96	200	288	300	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4	3D
K1828.05050001	1 607,26 €		hladké	500	50	75	44,5	50,5	96	20	288	400	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4	3D
K1828.05060001	1 724,19 €		hladké	600	50	75	44,5	50,5	96	200	288	400	500	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4	3D
K1828.05070001	1 865,39 €		hladké	700	50	75	44,5	50,5	96	200	288	400	560	600	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4	3D
K1828.05030002	1 393,25 €		s rýhováním	300	50	75	44,5	50,5	96	200	–	–	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4	3D
K1828.05040002	1 532,25 €		s rýhováním	400	50	75	44,5	50,5	96	200	288	300	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4	3D
K1828.05050002	1 737,43 €		s rýhováním	500	50	75	44,5	50,5	96	200	288	400	–	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4	3D
K1828.05060002	1 854,36 €		s rýhováním	600	50	75	44,5	50,5	96	200	288	400	500	–	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4	3D
K1828.05070002	1 993,36 €		s rýhováním	700	50	75	44,5	50,5	96	200	288	400	560	600	30	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10×30	M12×25	2	3	4	3D
K1828.07240001	1 674,55 €		hladké	400	72	112	61	68	96	200	288	300	–	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.07250001	1 930,48 €		hladké	500	72	112	61	68	96	200	288	400	–	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.07260001	2 055,13 €		hladké	600	72	112	61	68	96	200	288	400	500	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.07270001	2 270,24 €		hladké	700	72	112	61	68	96	200	288	400	560	600	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.07240002	1 774,94 €		s rýhováním	400	72	112	61	68	96	200	288	300	–	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
Objednávací kód	Základná cena bez DPH	Objednať	Provedení	L	B	H	L min.	L max.	L1	L2	L3	L4	L5	L6	L7	D	D1‎	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	F Válcovoý šroub DIN 912	G Šroub s válcovou hlavou DIN 912	NK = počet klínových upínačů	NF = počet pevných čelistí	NW = počet obrobků	CAD
K1828.07250002	2 030,86 €		s rýhováním	500	72	112	61	68	96	200	288	400	–	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.07260002	2 155,52 €		s rýhováním	600	72	112	61	68	96	200	288	400	500	–	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.07270002	2 369,52 €		s rýhováním	700	72	112	61	68	96	200	288	400	560	600	40	25	16	26	16	17,5	11	M6	M6	72	40	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.10040001	2 381,66 €		hladké	400	100	114,6	71	78	96	200	288	300	–	–	44	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.10050001	2 667,37 €		hladké	500	100	114,6	71	78	96	200	288	400	–	–	44	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.10060001	2 836,15 €		hladké	600	100	114,6	71	78	96	200	288	400	500	–	44	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.10070001	3 052,36 €		hladké	700	100	114,6	71	78	96	200	288	400	560	600	44	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.10040002	2 526,17 €		s rýhováním	400	100	114,6	71	78	96	200	288	300	–	–	44	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.10050002	2 811,88 €		s rýhováním	500	100	114,6	71	78	96	200	288	400	–	–	44	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.10060002	2 979,55 €		s rýhováním	600	100	114,6	71	78	96	200	288	400	500	–	44	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
K1828.10070002	3 196,87 €		s rýhováním	700	100	114,6	71	78	96	200	288	400	560	600	44	25	16	26	16	17,5	11	M6	M8	72	42,6	15	23,5	M14X1,5X50	M16×40	1	2	2	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
