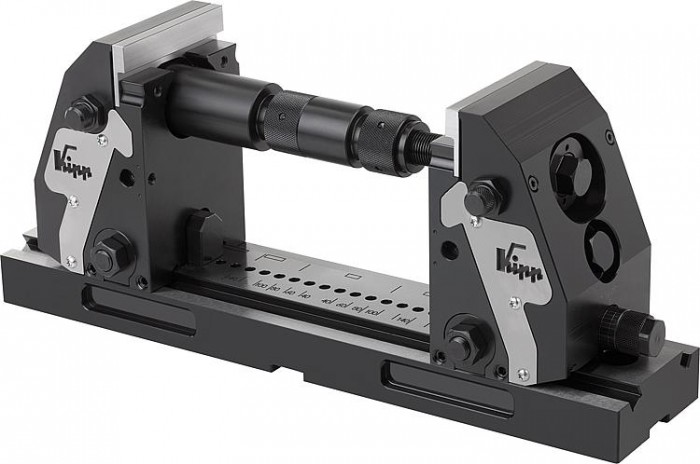

5osí kompaktný upínač Upínacie čeľuste hladké

Popis produktu

Kód:	K0973
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. {odkaz}.":/sk/faq-casto-kladene-otazky/
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: 5osí kompaktný upínač Upínacie čeľuste hladké | K0973
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Přehrát video

Datový list K0973 5osý kompaktní upínač upínací čelisti hladké

Přehrát video

5-ti osý upínač kompaktní

Varianty
Technické parametre

Material	Základní desky a čelisti cementační ocel. Upínací čelisti nástrojová ocel.
Montáž	5osý kompaktní upínač lze namontovat na stoly s T-drážkami, rastrové systémy s adaptérovou přírubou a na běžné upínací systémy s nulovým bodem.
Provedení:	Čelisti brynýrovány. Upínací čelisti bez povrchové úpravy.
Příslušenství	Opěrné lišty K0974 Upínací čelisti K0975 Výkyvná čelist K0988 Střední čelist K0987 Spojka pro křížové upnutí K0992 Opěrnou lištu a upínací čelisti s kolíky objednávejte zvlášť.
Rozsah dodávky	Základní deska K0994 Upínací čelisti K0976 Prodlužovací hřídel K0990.060 Prodlužovací hřídel K0990.120 Hřídel adaptéru K0991.060 Hřídel adaptéru K0991.120 Závitové vřeteno K0940.999.002 Vřetenová matice K0940.999.003
Upozornění	Snadná obsluha spolu s rychlým seřízením pomocí stupnice umožňují rychlou a bezpečnou úpravu upínacích čelistí na nové obrobky. Na základě symetrické konstrukce 5osého upínače se obrobek vystředí vždy do středu. Díky optimálnímu přístupu k obrobku lze používat běžné krátké standardní nástroje.Tím se značně sníží náklady na nástroje. Efekt přitažení při hloubce upnutí >5 mm. Šířky upnutí jsou možné od 20 mm do 320 mm.

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	A	B	C	L	Tahová síla max. kN	Příslušný zalícovaný šroub	Hmotnost kg	CAD
K0973.124000901500	3 193,82 €		70mm	90mm	8/3	57,5	52	K0815.12055	21,96	.step
K0973.124001251500	3 832,59 €		105mm	125mm	8/3	58	52	K0815.12055	30,16	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
