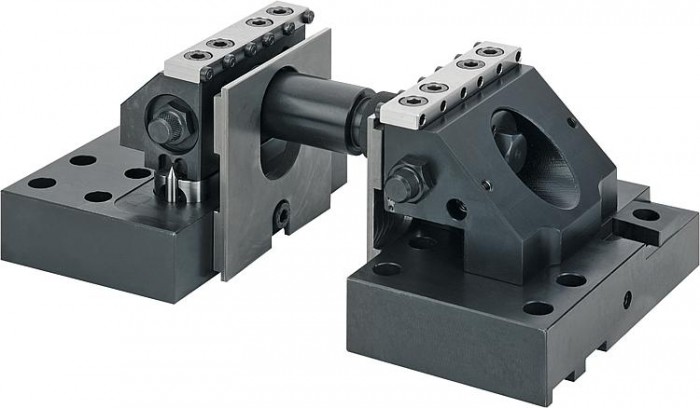

3osí upínač pre T-drážky

Popis tovaru

Kód:	K0940
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: 3osí upínač pre T-drážky | K0940
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K0940 3osý upínač pro T-drážky

TechnHinweis_5-Achs-Spanner_CZ

Varianty
Technické parametre

Material	Základní desky a čelisti cementační ocel. Opěrné lišty ocel. Upínací čelisti speciální ocel. Upínací kolíček nástrojová ocel.
Provedení:	Základní desky a čelisti brynýrované. Opěrné lišty kalené, bez povrchové úpravy. Upínací čelisti bez povrchové úpravy. Upínací kolíček kalený, bez povrchové úpravy.
Příslušenství	Dorazová sada K0948 Fixovací sada K0951
Upozornění	3osý upínač pro montáž na strojní stoly s T-drážkami. Upínací systém dovoluje bezkolizní obrábění z 3 stran při pouze 8mm hloubce upnutí. Tento upínací systém umožňuje upínání v šířkách 22 – 236 mm a díky alternativním prodlužovacím hřídelům K0947 je možné jej libovolně rozšířit. Zásluhou montáže tažného hřídele těsně pod uložením obrobku působí na obrobek upínací síla až 22 kN a nesnižuje se ohybem. Použití upínacích kolíčků se 4mm kruhovým břitem zaručuje tvarově přesné upnutí bez předznamenání. K upevnění upínače na stolech s drážkami doporučujeme fixovací sadu K0951. Sada upínačů zahrnuje po 1 prodlužovacím hřídeli s délkou L = 60 mm a L = 120 mm. * Upínací výška může být rozšířena zvyšovacími adaptéry K0941 a opěrnými lištami K0942.

Detail zavřít

Zruš filter

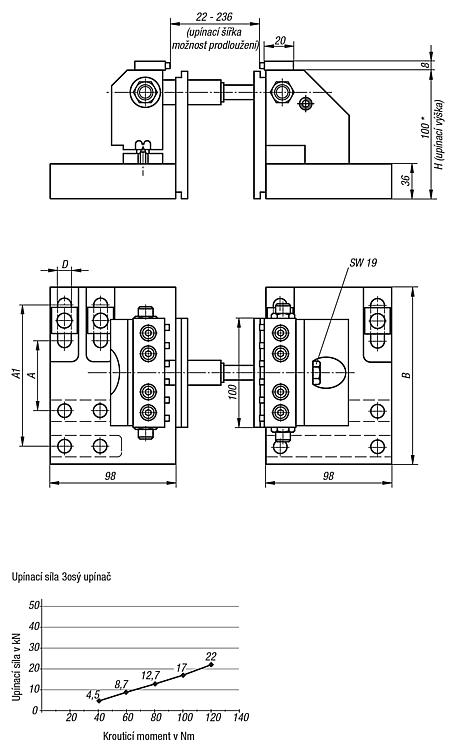

Objednací kód	Základná cena bez DPH	Objednat	Vhodné pro	A	A1	B	D	Upínací síla max. kN	Hmotnost kg	CAD
K0940.063100	2 059,18 €		Rozteč drážek 63 – 126	63mm	126mm	158mm	12,5	22	14,8	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
