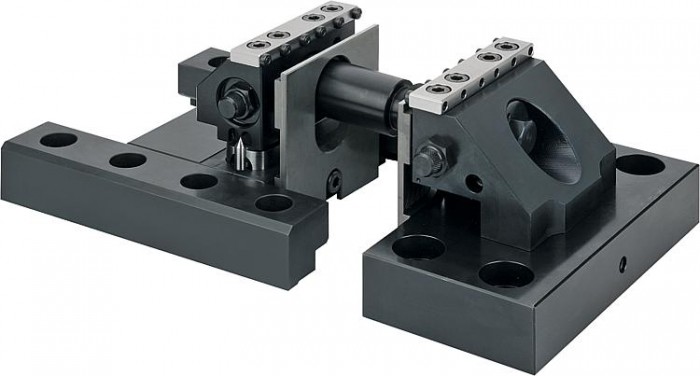

3osí upínač pre rastrové dosky

Popis produktu

Kód:	K0939
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. {odkaz}.":/sk/faq-casto-kladene-otazky/
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: 3osí upínač pre rastrové dosky | K0939
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K0939 3osý upínač pro rastrové desky

TechnHinweis_5-Achs-Spanner_CZ

Varianty
Technické parametre

Material	Základní desky a čelisti cementační ocel. Opěrné lišty ocel. Upínací čelisti speciální ocel. Upínací kolíček nástrojová ocel.
Provedení:	Základní desky a čelisti brynýrované. Opěrné lišty kalené, bez povrchové úpravy. Upínací čelisti bez povrchové úpravy. Upínací kolíček kalený, bez povrchové úpravy.
Příslušenství	Dorazová sada K0948 Lícované šrouby K0815
Upozornění	3osý upínač pro montáž na rastrové desky. Upínací systém dovoluje obrábění ze 3 stran při pouze 8mm hloubce upnutí. Tento upínací systém umožňuje upínání v šířkách 22 – 236 mm a díky alternativním prodlužovacím hřídelům K0947 je možné jej libovolně rozšířit. Zásluhou montáže tažného hřídele těsně pod uložením obrobku působí na obrobek upínací síla až 22 kN a nesnižuje se ohybem. Použití upínacích kolíčků se 4mm kruhovým břitem zaručuje tvarově přesné upnutí bez předznamenání. K upevnění upínače na děrovaných rastrových deskách doporučujeme lícované šrouby K0815. Sada upínačů zahrnuje po 1 prodlužovacím hřídeli s délkou L = 60 mm a L = 120 mm. * Upínací výška může být rozšířena zvyšovacími adaptéry K0941 a opěrnými lištami K0942.

Detail zavřít

Zruš filter

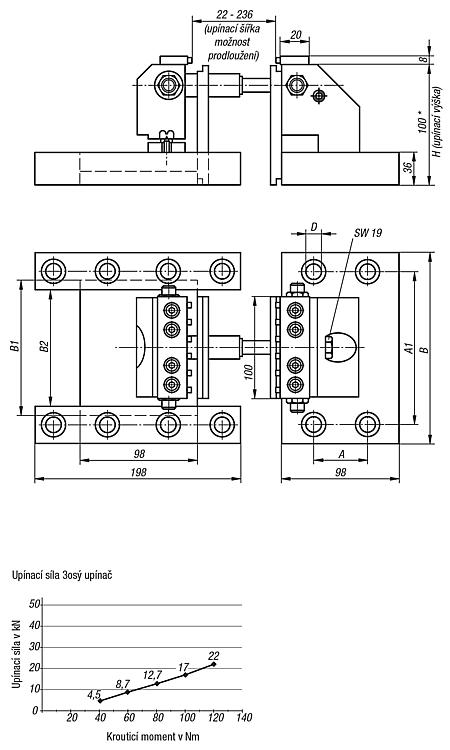

Objednávací kód	Základná cena bez DPH	Objednať	Vzdálenost otvorů	A	A1	B	B1	B2	D	Upínací síla max. kN	Hmotnost kg	CAD
K0939.4012100	2 306,07 €		40×40 (M12)	40mm	160mm	190mm	148	124	12	22	18,88	.step
K0939.5012100	2 335,48 €		50×50 (M12)	50mm	150mm	190mm	138	114	12	22	19,44	.step
K0939.5016100	2 335,48 €		50×50 (M16)	50mm	150mm	190mm	134	110	16	22	18,74	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
