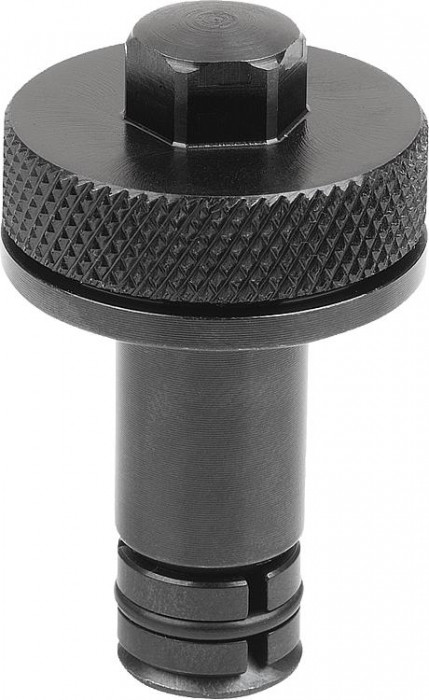

Polohovací válec s klínovým upínacím systémem

Novinka

Popis tovaru

Kód:	K1802
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Polohovací válec s klínovým upínacím systémem | K1802
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1802 Polohovací válec s klínovým upínacím systémem

Varianty
Technické parametre

Materiál	Zušlechtěná ocel.
Provedení	Brynýrováno.
Upozornění	Pomocí polohovacího válce lze obrobek snadno upevnit a vystředit v otvoru. Zvýšené upínací síly lze dosáhnout díky integrovanému axiálnímu jehlovému ložisku, které vytváří nízké povrchové tření na tuhých styčných plochách. Ložisko zaručuje svou vysokou nosností dlouhou životnost. Upínací válec s efektem přitažení.

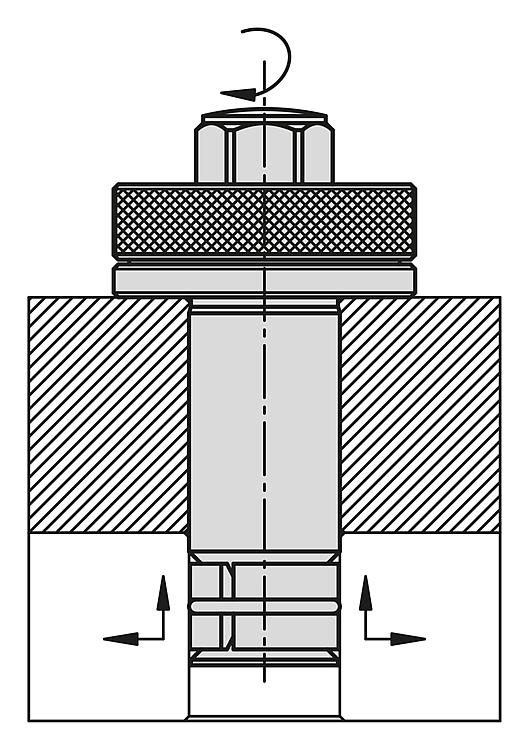

Montáž	Zasuňte polohovací válec přes upevňovaný obrobek do montážního otvoru. Šroub nejprve utáhněte ručně pomocí rýhovaného šroubu a poté vhodným klíčem. Rýhovaný díl může být také zapuštěn do příslušného otvoru.
Přednosti	Snadno nastavitelný upínací rozsah Nezávisle na průměru otvoru a povrchové úpravě (do H12) Efekt přitažení Značné zvýšení upínací síly při stejném utahovacím momentu, ve srovnání s provedením s kuličkami Vysoce kvalitní axiální jehlové ložisko s vysokou nosností a dlouhou životností
Použití	Ideální pro upevnění standardních prvků různých tlouštěk. Upínací válec lze použít i pro rychlovýměnné systémy.
Odkaz na výkres	Rozměr H se vztahuje na rozsah upínání. O-kroužek.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	D	D1	H Upínací rozsah	L	L1	L2	SW	Přídržná síla F kN	Moment utažení Nm	Objednací číslo opravná sada	CAD
K1802.1010	89,83 €		10	20	0–10	20	8	5	8	5,4	4,4	K1802.91010	3D
K1802.1215	91,62 €		12	26	0–15	27	10	6	10	8,8	10,5	K1802.91215	3D
K1802.1625	93,41 €		16	32	0–25	39	12	8	13	16,8	22	K1802.91625	3D
K1802.2030	95,23 €		20	38	0–30	49,5	15	9	17	22,6	31	K1802.92030	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
