Upínací prvek s gripovou vložkou pro stahovací upínací systém

Novinka

Popis tovaru

Kód:	K2195
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Upínací prvek s gripovou vložkou pro stahovací upínací systém | K2195
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K2195 Upínací prvek s gripovou vložkou pro stahovací upínací systém

Varianty
Technické parametre

Popis výrobku	Upínací prvek s gripovou vložkou a stahovacím účinkem pro přímé upínání před obráběním a pro obrábění polotovarů.
Materiál	Ocel.
Provedení	Základní těleso, brynýrované. Gripová vložka, tvrzená.
Upozornění	Díky mimořádně stabilní konstrukci, vysokým upínacím silám a kompaktní konstrukci je upínací prvek se stahovacím efektem vhodný pro přímé upínání před obráběním (OP10) s 5osým modulárním upínacím systémem i pro upínání neobrobených dílů jakýchkoli desek a jiných obrobků. Díky dvěma velikostem systému a plynulé posuvnosti upínacího systému lze upnout obrobek libovolné velikosti. Upínací výšku obrobku lze flexibilně nastavit pomocí různých polohovacích nožek a jemného nastavení. Rozhraní pro rastrové desky (rozměr roštu 40/50) a pro upínací systém nulového bodu UNILOCK jsou součástí standardní výbavy.
Přednosti	Efekt přitažení. Horizontální přestavení. Možnost různých výšek podepření obrobku. Integrované jemné nastavení upínací výšky.
Rozsah dodávky	1 kus upínací prvek s gripovou vložkou. 1 ks ustavovací nožka K0298.2081.
Příslušenství	Pozor: Nebezpečí deformace! V této oblasti nesmí být namontováno žádné chapadlo!

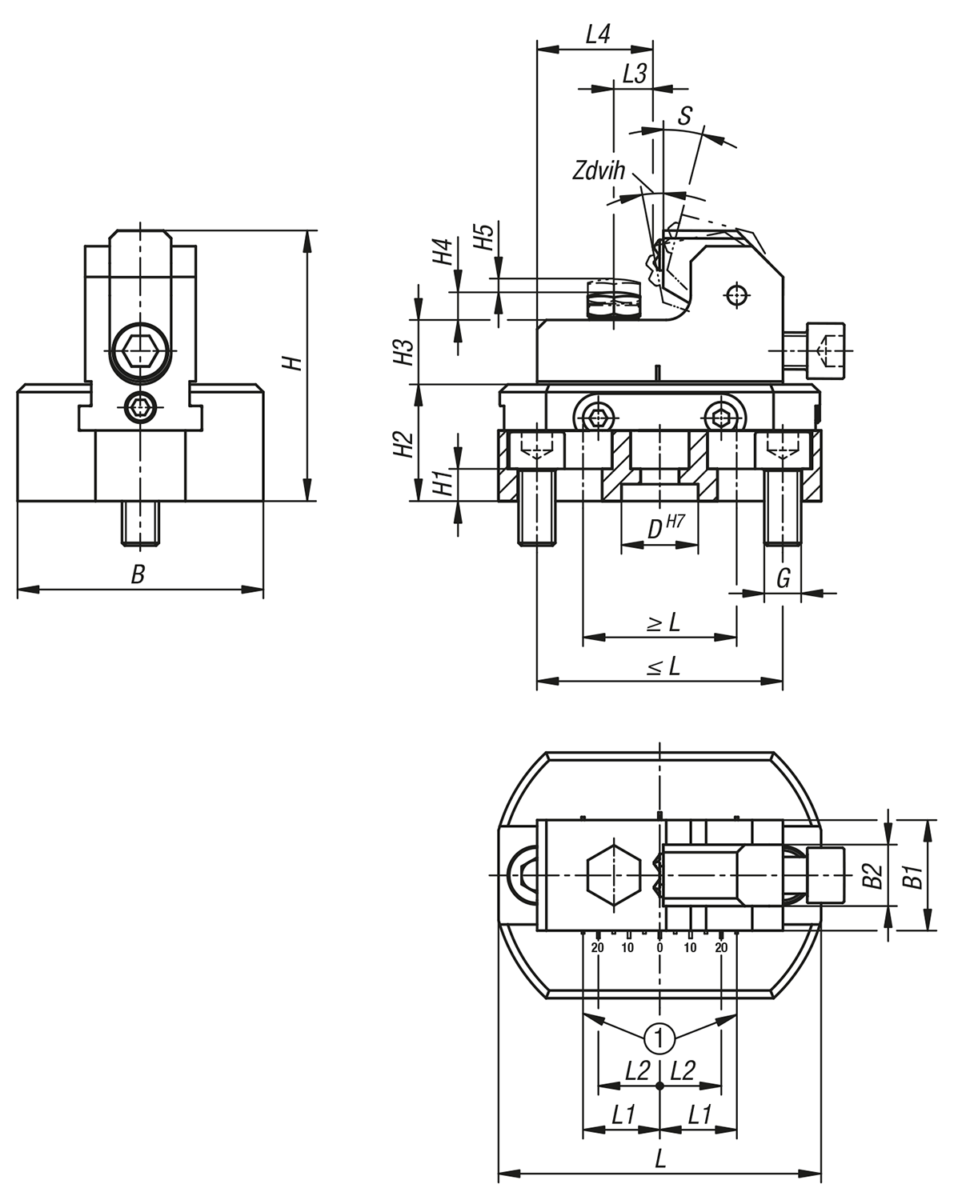

Odkaz na výkres	Ustavovací nožky K0298. Deska adaptéru pro stahovací upínací systém K2199. Adaptační kroužky K2200.

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Velikost	B	B1	B2	D	G	H	H1	H2	H3	H4	H5	L	L min.	L max.	L1	L2	L3	L4	Zdvih	Zdvih S	F max. kN	Utahovací moment max. Nm	CAD
K2195.121050801	na dotaz	Poptat cenu	S12	80	36	20	25	M12	88	10.5	38	21	8	5	105	50	80	25	22.5	13	38	12	6.2	20	40	3D
K2195.161301001	na dotaz	Poptat cenu	S16	100	45	25	25	M16	113	13.5	50	25	8	7	130	80	100	33	27.5	18.75	53.75	12	6.2	30	65	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
