Oceľové upínky prenastaviteľné

Popis produktu

Kód:	K1165
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variant produktu, alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, pokiaľ je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Oceľové upínky prenastaviteľné | K1165
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU

zavřít

Na stiahnutie

Datový list K1165 Ocelové upínky přestavitelné

Varianty
Technické parametre

Materiál	Ocel.

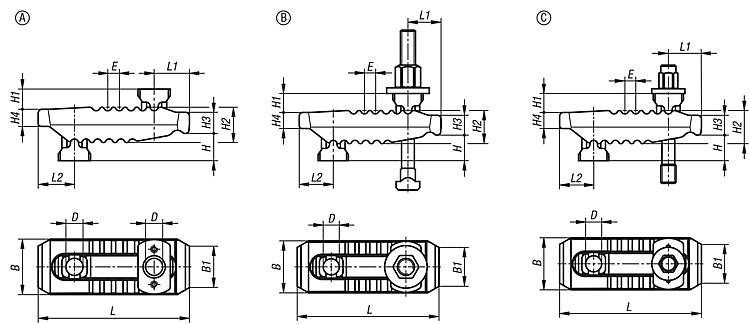

Provedení:	Provedení A: zušlechtěno a pozinkováno. Provedení B: zušlechtěno a pozinkováno. Kompletně se šroubem pro T drážky DIN 787, s podložkou DIN 6340 a s maticí DIN 6330B. Provedení C: zušlechtěno a pozinkováno. Kompletně se závrtným šroubem DIN 6379, s podložkou DIN 6340 a s maticí DIN 6330B.
Příslušenství	Opěrná prodloužení K1204
Upozornění	Ocelové přestavitelné upínací příložky mohou být rychle a plynule přizpůsobeny upínací situaci. Upínací příložky mají na koncích různé upínací hlavy a mohou se tak otáčet podle druhu použití. Tím je možné je použít velmi různorodým způsobem nejen v třískovém nebo beztřískovém obrábění, ale i v oblasti lisování a vstřikování.

Detail zavřít

Zruš filter
Objednávací kód	Základná cena bez DPH	Objednať	Provedení	B	Specifikace	B1	D	E	H Upínací rozsah	H1	H2	H3	H4	L	L1	L2	Jmenovitý rozměr drážky	Upínací síla (kN)	Upevňovací šroub(y)	CAD
K1165.113115	67,43 €		A	44mm		30	13	11mm	0–55	18mm	27mm	17mm	12mm	115	25	30	10–12–14	30		.step
K1165.117150	84,29 €		A	55mm		41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36	12–14–16–18	40		.step
K1165.121187	109,58 €		A	62mm		30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44	16–18–20–22	60		.step
K1165.125235	155,93 €		A	70mm		30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47	20–22–24–28	75		.step
K1165.125285	279,46 €		A	73mm		30	25	17mm	0–100	35mm	56mm	35mm	24mm	285	62	51	20–22–24–28	75		.step
K1165.210115100	80,08 €		B	44mm	s maticí do T-drážky	30	13	11mm	0–40	18mm	27mm	17mm	12mm	115	25	30	10	25	M10X100	.step
K1165.212115125	81,47 €		B	44mm	s maticí do T-drážky	30	13	11mm	0–55	18mm	27mm	17mm	12mm	115	25	30	12	30	M12X125	.step
K1165.212150160	95,52 €		B	55mm	s maticí do T-drážky	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36	12	35	M12X160	.step
K1165.214115125	82,88 €		B	44mm	s maticí do T-drážky	30	13	11mm	0–55	18mm	27mm	17mm	12mm	115	25	30	14	30	M12X125	.step
K1165.214150160	98,34 €		B	55mm	s maticí do T-drážky	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36	14	35	M12X160	.step
K1165.216150160	101,16 €		B	55mm	s maticí do T-drážky	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36	16	40	M16X160	.step
K1165.216187200	137,65 €		B	62mm	s maticí do T-drážky	30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44	16	55	M16X200	.step
K1165.218150160	101,16 €		B	55mm	s maticí do T-drážky	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36	18	40	M16X160	.step
K1165.218187200	139,07 €		B	62mm	s maticí do T-drážky	30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44	18	55	M16X200	.step
K1165.220187200	144,69 €		B	62mm	s maticí do T-drážky	30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44	20	60	M20X200	.step
Objednávací kód	Základná cena bez DPH	Objednať	Provedení	B	Specifikace	B1	D	E	H Upínací rozsah	H1	H2	H3	H4	L	L1	L2	Jmenovitý rozměr drážky	Upínací síla (kN)	Upevňovací šroub(y)	CAD
K1165.220235250	185,44 €		B	70mm	s maticí do T-drážky	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47	20	70	M20X250	.step
K1165.222187200	150,32 €		B	62mm	s maticí do T-drážky	30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44	22	60	M20X200	.step
K1165.222235250	199,48 €		B	70mm	s maticí do T-drážky	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47	22	70	M20X250	.step
K1165.224235250	207,89 €		B	70mm	s maticí do T-drážky	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47	24	75	M24X250	.step
K1165.228235250	217,74 €		B	70mm	s maticí do T-drážky	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47	28	75	M24X250	.step
K1165.312115100	78,67 €		C	44mm	se závrtným šroubem	30	13	11mm	0–30	18mm	27mm	17mm	12mm	115	25	30		30	M12X100	.step
K1165.312115125	84,29 €		C	44mm	se závrtným šroubem	30	13	11mm	0–55	18mm	27mm	17mm	12mm	115	25	30		30	M12X125	.step
K1165.312150125	87,12 €		C	55mm	se závrtným šroubem	41	17	12mm	0–50	20mm	36mm	21mm	17mm	150	35	36		40	M12X125	.step
K1165.312150160	87,12 €		C	55mm	se závrtným šroubem	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36		40	M12X160	.step
K1165.316150125	87,12 €		C	55mm	se závrtným šroubem	41	17	12mm	0–40	20mm	36mm	21mm	17mm	150	35	36		40	M16X125	.step
K1165.316150160	88,49 €		C	55mm	se závrtným šroubem	41	17	12mm	0–70	20mm	36mm	21mm	17mm	150	35	36		40	M16X160	.step
K1165.320187160	129,24 €		C	62mm	se závrtným šroubem	30	21	14mm	0–40	30mm	42mm	27mm	20mm	187	44	44		60	M20X160	.step
K1165.320187200	129,24 €		C	62mm	se závrtným šroubem	30	21	14mm	0–80	30mm	42mm	27mm	20mm	187	44	44		60	M20X200	.step
K1165.320235200	167,16 €		C	70mm	se závrtným šroubem	30	25	17mm	0–70	31mm	51mm	34mm	24mm	235	60	47		75	M20X200	.step
K1165.320235250	169,98 €		C	70mm	se závrtným šroubem	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47		75	M20X250	.step
Objednávací kód	Základná cena bez DPH	Objednať	Provedení	B	Specifikace	B1	D	E	H Upínací rozsah	H1	H2	H3	H4	L	L1	L2	Jmenovitý rozměr drážky	Upínací síla (kN)	Upevňovací šroub(y)	CAD
K1165.324235200	172,78 €		C	70mm	se závrtným šroubem	30	25	17mm	0–50	31mm	51mm	34mm	24mm	235	60	47		75	M24X200	.step
K1165.324235250	177,01 €		C	70mm	se závrtným šroubem	30	25	17mm	0–100	31mm	51mm	34mm	24mm	235	60	47		75	M24X250	.step
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
