Lineární kuličková ložiska s jezdci uloženými uvnitř, ocel, nosnost do 3.959 kg

Novinka

Popis tovaru

Kód:	K2022
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Lineární kuličková ložiska s jezdci uloženými uvnitř, ocel, nosnost do 3.959 kg | K2022
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K2022 Lineární kuličková ložiska s jezdci uloženými uvnitř, ocel, nosnost do 3.959 kg

Materiál	Kolejnička a jezdec z oceli na valivá ložiska. Kuličky z oceli na valivá ložiska. Klec kuliček z oceli.
Provedení	Kolejnička, jezdec a kuličková klec pozinkované. Oběžné dráhy indukčně kaleny. Kuličky kaleny.
Upozornění	Lineární kuličkové ložisko sestávající z vodicí kolejnice a jezdce, který jezdí uvnitř kuličkové klece ve vodicí kolejnici. Montážní poloha by měla být přednostně vodorovná. Vnitřní dorazy slouží k omezení klece. Pro zatížený systém instalujte prosím externí dorazy. K montáži kolejnice použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9. Maximální pojezdová rychlost činí 0,8 m/s. Teplota použití –30 °C až +170 °C.

Materiál

Kolejnička a jezdec z oceli na valivá ložiska.
Kuličky z oceli na valivá ložiska.
Klec kuliček z oceli.

Provedení

Kolejnička, jezdec a kuličková klec pozinkované.
Oběžné dráhy indukčně kaleny.
Kuličky kaleny.

Upozornění

Lineární kuličkové ložisko sestávající z vodicí kolejnice a jezdce, který jezdí uvnitř kuličkové klece ve vodicí kolejnici. Montážní poloha by měla být přednostně vodorovná.

Vnitřní dorazy slouží k omezení klece. Pro zatížený systém instalujte prosím externí dorazy.

K montáži kolejnice použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9.

Maximální pojezdová rychlost činí 0,8 m/s.

Teplota použití –30 °C až +170 °C.

Detail zavřít

Zruš filter

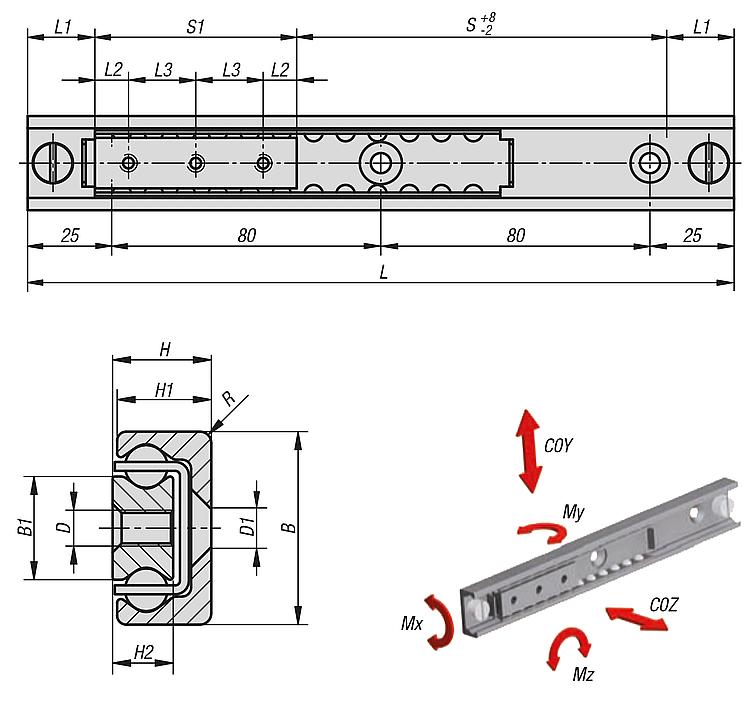

Objednací kód	Základná cena bez DPH	Objednat	Velikost	B	B1	Zdvih S	D pro šroub	D1	H	H1	H2	L	L1	L2	L3	R	S1=Sáně	C0Y N	C0Z N	Mx Nm	My Nm	Mz Nm	Počet otvorů	CAD
K2022.280600130	90,13 €		28	28	15	30	M5	M5	13	12,25	7,5	130	20	10	20	1	60	3480	2436	17,1	24	35	3	3D
K2022.280600210	99,49 €		28	28	15	110	M5	M5	13	12,25	7,5	210	20	10	20	1	60	3480	2436	17,1	24	35	3	3D
K2022.280600290	109,04 €		28	28	15	190	M5	M5	13	12,25	7,5	290	20	10	20	1	60	3480	2436	17,1	24	35	3	3D
K2022.280600370	118,59 €		28	28	15	270	M5	M5	13	12,25	7,5	370	20	10	20	1	60	3480	2436	17,1	24	35	3	3D
K2022.280800290	118,59 €		28	28	15	170	M5	M5	13	12,25	7,5	290	20	10	20	1	80	4640	3248	22,7	43	62	4	3D
K2022.280800370	127,95 €		28	28	15	250	M5	M5	13	12,25	7,5	370	20	10	20	1	80	4640	3248	22,7	43	62	4	3D
K2022.280800450	137,51 €		28	28	15	330	M5	M5	13	12,25	7,5	450	20	10	20	1	80	4640	3248	22,7	43	62	4	3D
K2022.280800610	156,60 €		28	28	15	490	M5	M5	13	12,25	7,5	610	20	10	20	1	80	4640	3248	22,7	43	62	4	3D
K2022.281300290	127,95 €		28	28	15	120	M5	M5	13	12,25	7,5	290	20	25	80	1	130	7540	5278	36,9	114	163	2	3D
K2022.281300370	137,51 €		28	28	15	200	M5	M5	13	12,25	7,5	370	20	25	80	1	130	7540	5278	36,9	114	163	2	3D
K2022.281300450	146,86 €		28	28	15	280	M5	M5	13	12,25	7,5	450	20	25	80	1	130	7540	5278	36,9	114	163	2	3D
K2022.281300610	165,74 €		28	28	15	440	M5	M5	13	12,25	7,5	610	20	25	80	1	130	7540	5278	36,9	114	163	2	3D
K2022.281300690	176,12 €		28	28	15	520	M5	M5	13	12,25	7,5	690	20	25	80	1	130	7540	5278	36,9	114	163	2	3D
K2022.282100450	158,70 €		28	28	15	200	M5	M5	13	12,25	7,5	450	20	25	80	1	210	12180	8526	59,7	298	426	3	3D
K2022.282100610	182,35 €		28	28	15	360	M5	M5	13	12,25	7,5	610	20	25	80	1	210	12180	8526	59,7	298	426	3	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	B	B1	Zdvih S	D pro šroub	D1	H	H1	H2	L	L1	L2	L3	R	S1=Sáně	C0Y N	C0Z N	Mx Nm	My Nm	Mz Nm	Počet otvorů	CAD
K2022.282101010	241,77 €		28	28	15	760	M5	M5	13	12,25	7,5	1010	20	25	80	1	210	12180	8526	59,7	298	426	3	3D
K2022.351300290	151,62 €		35	35	15,8	110	M6	M6	17	16	10	290	25	25	80	2	130	9750	6825	47,2	148	211	2	3D
K2022.351300450	185,08 €		35	35	15,8	270	M6	M6	17	16	10	450	25	25	80	2	130	9750	6825	47,2	148	211	2	3D
K2022.351300770	260,67 €		35	35	15,8	590	M6	M6	17	16	10	770	25	25	80	2	130	9750	6825	47,2	148	211	2	3D
K2022.352100450	198,98 €		35	35	15,8	190	M6	M6	17	16	10	450	25	25	80	2	210	15750	11025	76,3	386	551	3	3D
K2022.352100690	253,63 €		35	35	15,8	430	M6	M6	17	16	10	690	25	25	80	2	210	15750	11025	76,3	386	551	3	3D
K2022.352101010	327,15 €		35	35	15,8	750	M6	M6	17	16	10	1010	25	25	80	2	210	15750	11025	76,3	386	551	3	3D
K2022.352900610	246,36 €		35	35	15,8	270	M6	M6	17	16	10	610	25	25	80	2	290	21750	15225	105,3	736	1051	4	3D
K2022.352900930	315,30 €		35	35	15,8	590	M6	M6	17	16	10	930	25	25	80	2	290	21750	15225	105,3	736	1051	4	3D
K2022.352901330	431,20 €		35	35	15,8	990	M6	M6	17	16	10	1330	25	25	80	2	290	21750	15225	105,3	736	1051	4	3D
K2022.432100450	258,38 €		43	43	23	190	M8	M8	22	21	13,5	450	25	25	80	2,5	210	22470	15729	155,1	551	786	3	3D
K2022.432100690	310,54 €		43	43	23	430	M8	M8	22	21	13,5	690	25	25	80	2,5	210	22470	15729	155,1	551	786	3	3D
K2022.432101010	391,11 €		43	43	23	750	M8	M8	22	21	13,5	1010	25	25	80	2,5	210	22470	15729	155,1	551	786	3	3D
K2022.433700770	357,87 €		43	43	23	350	M8	M8	22	21	13,5	770	25	25	80	2,5	370	39590	27713	273,2	1709	2441	5	3D
K2022.433701010	424,15 €		43	43	23	590	M8	M8	22	21	13,5	1010	25	25	80	2,5	370	39590	27713	273,2	1709	2441	5	3D
Objednací kód	Základná cena bez DPH	Objednat	Velikost	B	B1	Zdvih S	D pro šroub	D1	H	H1	H2	L	L1	L2	L3	R	S1=Sáně	C0Y N	C0Z N	Mx Nm	My Nm	Mz Nm	Počet otvorů	CAD
K2022.433701490	530,82 €		43	43	23	1070	M8	M8	22	21	13,5	1490	25	25	80	2,5	370	39590	27713	273,2	1709	2441	5	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
