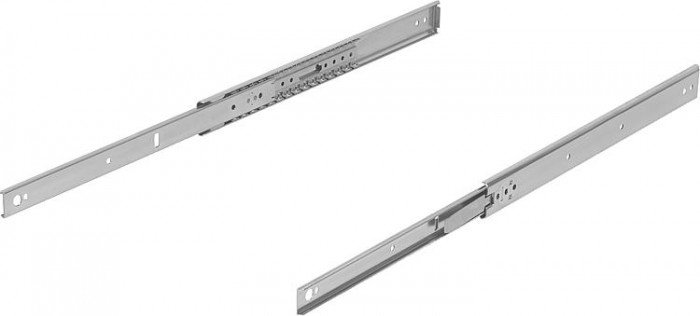

Teleskopické lišty, ocelové, pro boční montáž, částečné vysunutí, nosnost do 65 kg

Novinka

Popis tovaru

Kód:	K1711
Výrobca:	Kipp
Ceny:	sú uvedené dole na stránke v tabuľke variánt produktu alebo na dopyt cez formulár nižšie.
Termín dodania:	bežne cca 7 až 10 dní od objednania, v závislosti od množstva a aktuálnych zásob. Konkrétne termíny dodania overujeme a potvrdzujeme emailom, individuálne podľa zákazky. V prípade nedostupnosti tovaru je možné objednávku zrušiť. Viac informácií.
	Cenu dopravy zásielok dĺžky nad 1,7m zohľadňujeme podľa skutočných hodnôt a dodatočne, ak je to nutné upravujeme.

zavřít

3D modely

JMÉNO:
E-MAIL:
WWW:
TEXT:

Díl – objednací číslo: Teleskopické lišty, ocelové, pro boční montáž, částečné vysunutí, nosnost do 65 kg | K1711
Formát 3D:

Specifikujte prosím do pole níže konkrétní objednací kód, ke kterému žádáte zaslat 3D model nebo si jej stáhněte z tabulky dostupných variant v dolní části stránky produktu a to tlačítkem 3D nebo Stáhnout.

Objednací kód: Firma: Jméno: Příjmení: E-mail: Telefon: Text:

Vážení zákazníci, informujeme vás v súlade s nariadením EÚ, že poskytnuté informácie nie sú nami ďalej nijako používané ani uschované a slúžia len na vybavenie tejto žiadosti. Viac informácií TU.

zavřít

Na stiahnutie

Datový list K1711 Teleskopické lišty, ocelové, pro boční montáž, částečné vysunutí, nosnost do 65 kg

Technical information for telescopic slides

Overview of items telescopic slides

Varianty
Technické parametre

Materiál	Lišty z oceli. Kuličkové klece z oceli. Kuličky z oceli.
Provedení	Lišty pozinkované. Kuličkové klece pozinkované. Kuličky kalené.
Pokyny k objednání	Prodej po párech.
Upozornění	U teleskopických lišt s částečným vysunutím je zdvih menší než montážní délka. Zaskočení do otevřené polohy. Pohybem odjišťovací páky lze zásuvku snadno vyjmout a oddělit od vedení. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10.000 cyklů. U horizontální montáže je nosnost o 75% nižší. Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.
Teplotní rozsah	–20 °C až +70 °C.
Přednosti	Zaskočení v otevřené poloze Rychlé přední odpojení Vhodné pro plochou montáž

Detail zavřít

Zruš filter
Objednací kód	Základná cena bez DPH	Objednat	Montáž	Typ výrobku	Nosnost na jeden pár v kg	Druh balení	A	A1	A2	A3	A4	A5	A6	A7	B	H	Zdvih S	L	CAD
K1711.0305	69,22 €		boční montáž	standardní	65	1 kus = 1 pár	28,6	–	136,5	247,6	260,3	–	215,9	254	9,5	35,3	201,5	305	3D
K1711.0356	71,22 €		boční montáž	standardní	65	1 kus = 1 pár	28,6	–	187,3	298,4	311,1	–	266,7	304,8	9,5	35,3	252,5	356	3D
K1711.0406	74,61 €		boční montáž	standardní	60	1 kus = 1 pár	28,6	–	238,1	349,2	361,9	–	317,5	355,6	9,5	35,3	303	406	3D
K1711.0457	77,64 €		boční montáž	standardní	55	1 kus = 1 pár	28,6	200	288,9	400	412,7	203,2	342,9	406,4	9,5	35,3	329	457	3D
K1711.0508	80,79 €		boční montáž	standardní	50	1 kus = 1 pár	28,6	225,4	339,7	450,8	463,5	228,6	393,7	457,2	9,5	35,3	379,5	508	3D
K1711.0559	83,96 €		boční montáž	standardní	40	1 kus = 1 pár	28,6	250,8	390,5	501,6	514,3	254	419,1	508	9,5	35,3	405	559	3D
K1711.0610	87,20 €		boční montáž	standardní	35	1 kus = 1 pár	28,6	276,2	441,3	552,4	565,1	279,4	444,5	558,8	9,5	35,3	430,5	610	3D
K1711.0660	98,48 €		boční montáž	standardní	30	1 kus = 1 pár	28,6	301,6	492,1	603,2	615,9	304,8	495,3	609,6	9,5	35,3	481,5	660	3D
K1711.0711	102,84 €		boční montáž	standardní	30	1 kus = 1 pár	28,6	327	542,9	654	666,7	330,2	520,7	660,4	9,5	35,3	506,5	711	3D
Uvedené ceny sú základné pri odbere od 1 ks. V prípade väčšieho množstva Vám vypracujeme individuálnu cenovú ponuku.
